Resumen del artículo:Un sistema de energía auxiliar de CC confiable es esencial dondequiera que los relés de protección, los disyuntores, los equipos de automatización y los dispositivos de comunicación deban permanecer operativos. Este artículo explica cómo funciona un sistema GZDW, sus principales características técnicas, opciones de batería, funciones de monitoreo inteligente, escenarios de aplicación y factores clave a considerar al seleccionar una configuración específica del proyecto.
Tabla de contenido
- ¿Qué es un panel de fuente de alimentación de CC GZDW?
- ¿Cómo funciona el sistema?
- Parámetros técnicos clave
- ¿Cómo afectan las opciones de batería al diseño del sistema?
- ¿Por qué es importante la monitorización inteligente?
- ¿Dónde se utiliza el sistema?
- ¿Qué deberían considerar los compradores antes de realizar la selección?
- Fabricación, pruebas y garantía de calidad
- Preguntas frecuentes
- Conclusión

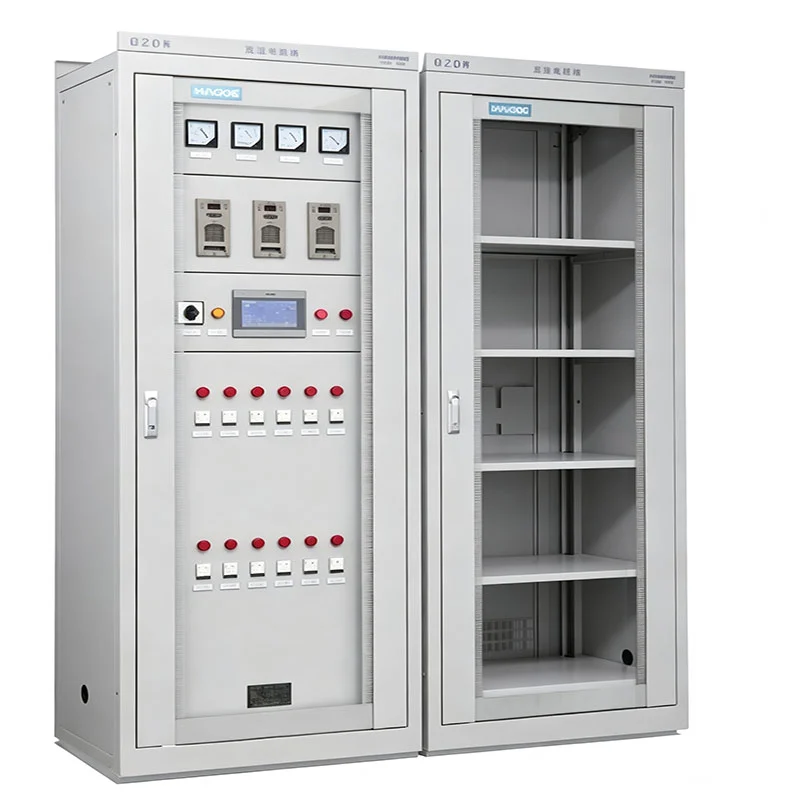

¿Qué es un panel de fuente de alimentación de CC GZDW?
Un sistema GZDW es una solución integrada de energía operativa de CC diseñada para mantener una fuente confiable de corriente continua para equipos eléctricos críticos. En lugar de funcionar únicamente como cargador de baterías, puede combinar rectificación, gestión de carga, inspección de baterías, distribución de CC, supervisión de aislamiento, alarmas, comunicación y monitoreo del sistema dentro de un gabinete coordinado.
En subestaciones y centrales eléctricas, la alimentación de CC suele ser necesaria para la protección de relés, el funcionamiento de disyuntores, la señalización, la automatización y otros circuitos secundarios. Si el sistema de CC auxiliar no está disponible, es posible que el equipo que depende de él no funcione según lo previsto durante la conmutación normal o en condiciones de funcionamiento anormales.
La configuración HAGOE admite requisitos comunes del sistema de CC, incluidos 110 V y 220 V, mientras que las configuraciones de 48 V también se pueden diseñar según los requisitos del proyecto. Las tecnologías de baterías pueden incluir soluciones de plomo-ácido, litio y Ni-Cd.
¿Cómo funciona el sistema?
Un sistema de alimentación de CC completo normalmente incluye varias secciones funcionales interconectadas. Cada sección realiza una tarea específica y al mismo tiempo contribuye a la disponibilidad y mantenibilidad general del sistema.
- Entrada y rectificación de CA:La energía CA se convierte en energía CC regulada a través de módulos de carga.
- Carga de batería:El sistema puede admitir funciones de gestión de carga, como carga flotante y de ecualización.
- Respaldo de batería:El banco de baterías proporciona energía CC almacenada cuando la entrada de CA normal no está disponible.
- Distribución CC:Los circuitos alimentadores independientes distribuyen energía CC a cargas de protección, control, automatización y otras cargas.
- Vigilancia del aislamiento:El sistema puede supervisar las condiciones de aislamiento de las ramas y generar alarmas cuando ocurren condiciones anormales.
- Supervisión inteligente:Los parámetros operativos, alarmas, estados de conmutación y eventos históricos se pueden monitorear desde una interfaz integrada.
La arquitectura de carga modular también permite configurar múltiples módulos de carga en paralelo. Este enfoque puede respaldar la redundancia y simplificar el mantenimiento en comparación con un sistema construido alrededor de una única unidad de carga.
Parámetros técnicos clave
Los requisitos del proyecto varían según la carga de CC, la capacidad de la batería, el tiempo de autonomía, la cantidad del alimentador, la arquitectura de comunicación y las condiciones de instalación. Las siguientes especificaciones representan la plataforma HAGOE disponible en lugar de una configuración universal para cada proyecto.
| Parámetro | Especificación típica de HAGOE |
|---|---|
| Voltaje de entrada nominal | CA 380 V ±20 % |
| Frecuencia nominal | 50Hz ±10% |
| Salida CC nominal | CC 110 V/CC 220 V |
| Rango de voltaje de salida | CC 90–130 V/CC 180–260 V |
| Corriente del módulo de carga | 5A, 10A, 20A o 30A según el módulo |
| Pantalla de monitoreo | HG-E5 de 7 pulgadas / HG-E6 de 10,4 pulgadas |
| Interfaces de comunicación | RS232/RS485/RJ45 |
| Protocolos de comunicación | MODBUS/IEC61850/CDT opcional |
| Registros históricos | Más de 500.000 registros de fallos y operaciones |
| Dimensiones del gabinete | 800 × 600 × 2260 mm / 2360 mm |
Para un proyecto EPC o de servicios públicos, la capacidad de carga final, la capacidad de la batería, la cantidad de alimentadores, los módulos de monitoreo y la disposición del gabinete deben calcularse a partir de la lista de carga de CC real y el diseño del sistema en lugar de seleccionarse únicamente a partir de las especificaciones nominales del gabinete.
¿Cómo afectan las opciones de batería al diseño del sistema?
La selección de la batería tiene una influencia directa en el rendimiento de la copia de seguridad, la disposición del gabinete, la planificación del mantenimiento, la adaptabilidad ambiental y las consideraciones del ciclo de vida. Por lo tanto, un proyecto debería evaluar la batería junto con el cargador y el sistema de monitorización en lugar de tratarla como un componente aislado.
Baterías de plomo-ácido
Las baterías de plomo-ácido siguen siendo una opción práctica para subestaciones convencionales y aplicaciones industriales debido a su tecnología madura y prácticas de mantenimiento establecidas. Se pueden integrar en sistemas GZDW donde las configuraciones de baterías convencionales sean apropiadas.
Baterías de litio
Se pueden considerar soluciones de baterías de litio cuando son importantes una mayor densidad de energía, una instalación compacta o requisitos de mantenimiento reducidos. Dependiendo de la arquitectura de la batería, también se puede especificar la integración del sistema de gestión de la batería.
Baterías Ni-Cd
La tecnología Ni-Cd puede considerarse para entornos exigentes donde la tolerancia a la temperatura y la larga vida útil son factores de diseño importantes. La solución adecuada debe determinarse a partir de las condiciones del proyecto y no únicamente del tipo de batería.
¿Por qué es importante la monitorización inteligente?
Los sistemas de alimentación de CC modernos requieren más que una conversión eléctrica. Los operadores también necesitan información oportuna sobre módulos de carga, baterías, condiciones de aislamiento, alarmas, estados de conmutación y eventos históricos.
Las plataformas de monitoreo HG-E5 y HG-E6 de HAGOE proporcionan interfaces de pantalla táctil industriales para gestión de parámetros, análisis de fallas y supervisión del sistema. Dependiendo de la configuración, la arquitectura de monitoreo puede soportar:
- Monitoreo del estado del módulo de carga
- Inspección de batería
- Monitoreo del aislamiento de derivaciones
- Supervisión del estado de conmutación
- Gestión de alarmas
- Registros históricos de fallas y operación.
- Gestión de comunicación externa.
Hay disponibles interfaces RS232, RS485 y RJ45, mientras que MODBUS, IEC61850 y CDT se pueden seleccionar según los requisitos del proyecto. Esto hace que el sistema sea adecuado para la integración en arquitecturas SCADA o automatización de energía más amplias cuando se especifica la configuración de comunicación requerida.
¿Dónde se utiliza el sistema?
El objetivo principal de un sistema GZDW DC es proporcionar energía CC auxiliar confiable donde el control, la protección y la operación eléctrica no pueden depender únicamente de la energía CA normal.
Subestaciones y Centrales Eléctricas
Las cargas típicas incluyen sistemas de protección de relés, mecanismos operativos de disyuntores, equipos de automatización, sistemas de señalización y otros circuitos secundarios. Se pueden utilizar configuraciones de 110 V y 220 V CC para requisitos comunes de subestaciones.
Instalaciones Industriales
Las fábricas, minas, instalaciones metalúrgicas, plantas químicas y otros sitios industriales pueden requerir energía de CC centralizada para equipos de protección y control eléctrico.
Infraestructura de transporte
Los proyectos ferroviarios y de otra infraestructura pueden requerir sistemas de CC centralizados para equipos de control, señalización y comunicaciones. La configuración modular permite que el sistema se adapte a los requisitos eléctricos específicos del proyecto.
Sistemas de comunicación y auxiliares
Las aplicaciones que requieren alimentación de CC de bajo voltaje se pueden configurar con especificaciones de cargador y batería adecuadas, incluidas soluciones diseñadas de 48 V cuando corresponda.
¿Qué deberían considerar los compradores antes de realizar la selección?
La selección de un panel de alimentación de CC debe comenzar con el diseño eléctrico y no solo con la apariencia del gabinete o el voltaje nominal. Los equipos de adquisiciones y los contratistas EPC deben evaluar el entorno operativo completo.
- Tensión del sistema CC:Confirme si el proyecto requiere 48 V, 110 V, 220 V u otra arquitectura de CC diseñada.
- Cargas continuas y de emergencia:Calcule la carga de CC real e identifique las cargas críticas que requieren respaldo de batería.
- Capacidad de la batería:Determine el tiempo de autonomía requerido, la tecnología de la batería, las condiciones ambientales y los requisitos de mantenimiento.
- Capacidad de carga:Seleccione la cantidad del cargador y la clasificación actual según la demanda de carga, los requisitos de carga de la batería y la redundancia.
- Requisitos del alimentador:Confirme el número y los requisitos de protección de los circuitos de CC salientes.
- Comunicación:Verifique si el proyecto requiere MODBUS, IEC61850, CDT u otra interfaz para la integración con el sistema de automatización existente.
- Dimensiones del gabinete:Verifique el espacio de instalación disponible, el enrutamiento de los cables, la disposición de las baterías y el acceso para mantenimiento.
- Documentación:Proporcionar al proveedor un SLD, lista de carga, requisitos de batería, requisitos de comunicación y especificaciones técnicas aplicables siempre que sea posible.
Para proyectos personalizados, revisar estos factores antes de la cotización ayuda a reducir los cambios de configuración posteriores y permite al proveedor desarrollar un sistema que coincida con la arquitectura eléctrica real.
Fabricación, pruebas y garantía de calidad
La confiabilidad no sólo depende de los componentes individuales, sino también de cómo se integran los módulos de carga, los dispositivos de protección, las unidades de monitoreo, las barras colectoras, las baterías y el cableado interno. HAGOE afirma que su proceso productivo abarca la fabricación de gabinetes, montaje eléctrico, verificación de cableado e inspección funcional.
HAGOE Electric Technology Co., Ltd. se estableció en 2008 en Wenzhou, China, y su alcance de productos incluye sistemas de energía de CC, sistemas de energía integrados de CA/CC, equipos UPS, aparamenta, subestaciones y conjuntos eléctricos relacionados. Sus sistemas de gestión están certificados según ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.
También hay evidencia de pruebas específicas del modelo para la configuración HG-GZDW-200AH/220V. Según la información de producto publicada por HAGOE, esta configuración fue probada en marzo de 2022 según el informe JW220252, con pruebas basadas en DL/T 459-2017 y GB/T 17626.18-2016. La conclusión informada establece que los artículos probados cumplían los requisitos aplicables.
Esta documentación puede resultar útil durante la evaluación técnica, especialmente cuando un contratista EPC o propietario de un proyecto necesita información rastreable para la adquisición. Los compradores siempre deben verificar que la configuración probada corresponda con la configuración real del proyecto que se suministra.
Preguntas frecuentes
1. ¿Qué tipos de baterías están disponibles?
La plataforma se puede configurar para baterías de plomo-ácido, litio y Ni-Cd. La selección debe considerar la carga de CC, el tiempo de respaldo, las condiciones ambientales, los requisitos de mantenimiento y las especificaciones del proyecto.
2. ¿Puede el sistema admitir 110 V y 220 V CC?
Sí. Las especificaciones publicadas por HAGOE incluyen sistemas DC 110V y DC 220V. También se pueden considerar configuraciones diseñadas de 48 V según los requisitos del cargador y la batería.
3. ¿Se puede personalizar un sistema GZDW para un proyecto EPC?
Sí. La capacidad de carga, la configuración de la batería, los circuitos alimentadores, los módulos de monitoreo, las interfaces de comunicación y las dimensiones del gabinete se pueden configurar de acuerdo con un SLD, una lista de carga y una especificación técnica aprobados.
4. ¿Puede el sistema de monitoreo comunicarse con SCADA?
Las opciones de comunicación incluyen interfaces RS232, RS485 y RJ45, con MODBUS, IEC61850 y CDT disponibles como opciones de protocolo según la configuración seleccionada y los requisitos del proyecto.
5. ¿Cómo se debe determinar la capacidad del cargador?
La capacidad del cargador debe calcularse a partir de la carga de CC, la capacidad de la batería, el tiempo de carga requerido y la redundancia deseada. Una lista de carga específica del proyecto proporciona una base más confiable que seleccionar un cargador únicamente a partir de las clasificaciones nominales del gabinete.
6. ¿Qué información se debe proporcionar al solicitar una cotización?
La información útil incluye voltaje de CC, lista de carga, tipo y capacidad de batería, tiempo de respaldo requerido, cantidad de alimentadores de CC, funciones de monitoreo, protocolo de comunicación, dimensiones de instalación y SLD o especificación técnica del proyecto.
Conclusión
Un sistema de energía auxiliar de CC bien diseñado respalda la continuidad de las funciones de protección, control, automatización y comunicación en subestaciones, plantas de energía, instalaciones industriales y proyectos de infraestructura. Con voltaje CC configurable, múltiples tecnologías de baterías, carga modular, monitoreo inteligente, opciones de comunicación e ingeniería basada en proyectos, la plataforma GZDW se puede adaptar a diferentes arquitecturas eléctricas. Para especificaciones específicas del proyecto, tamaño de la batería, configuración del cargador o requisitos de EPC/OEM, obtenga más información sobre la solución de alimentación de CC GZDW ycontáctanospara analizar su lista de carga de CC, SLD, requisitos técnicos y configuración personalizada del sistema de energía con HAGOE.
