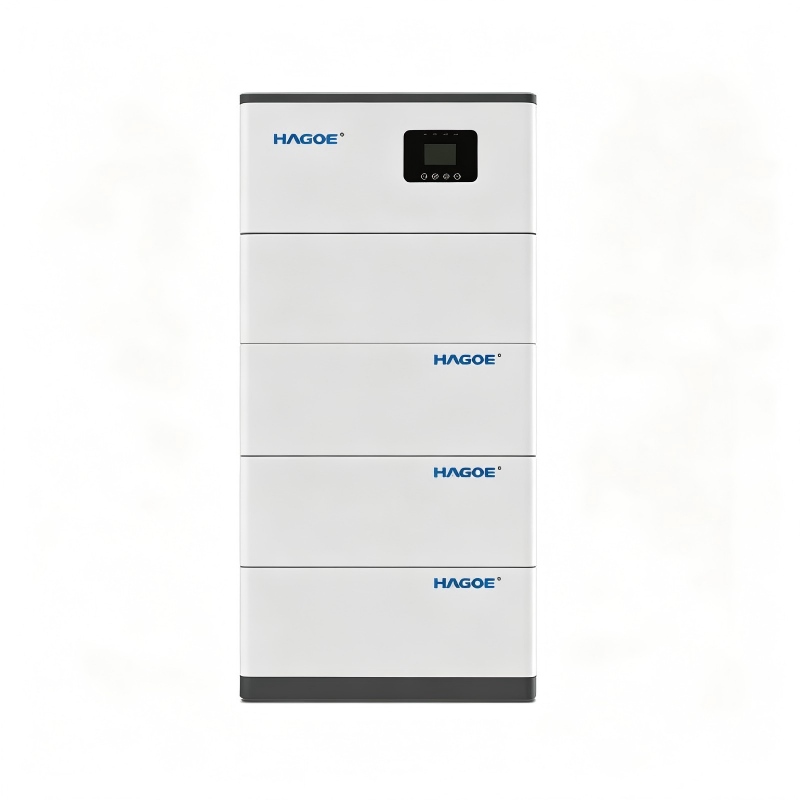

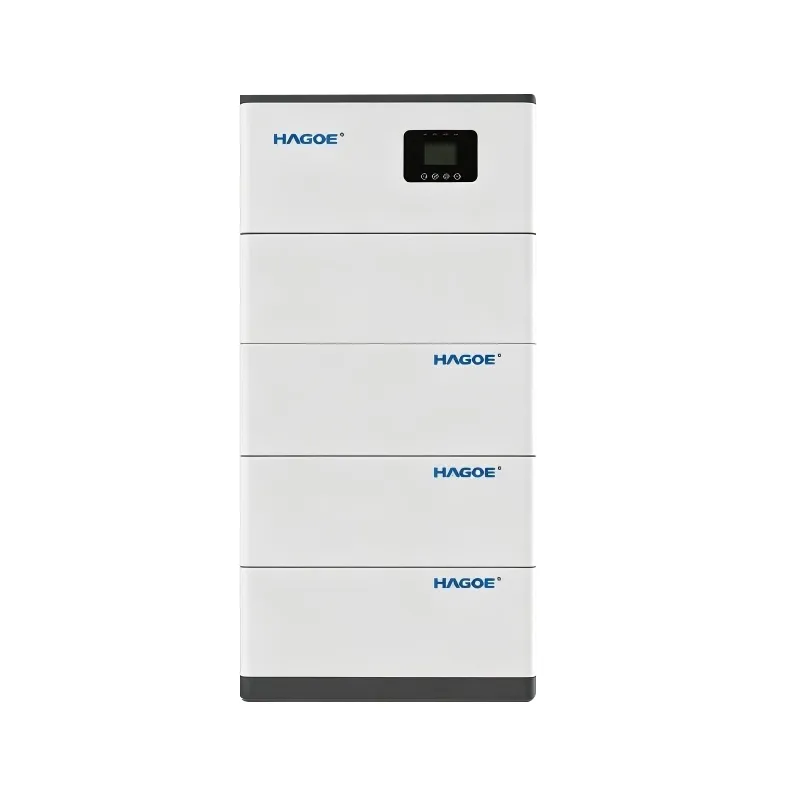

Una fuente de alimentación de almacenamiento de energía en el hogar es más que un paquete de baterías. Es un sistema energético integrado que combinaalmacenamiento de batería, BMS, conversión de energía y gestión de energía EMS.
Durante el día, el exceso de electricidad generado por un sistema solar fotovoltaico se puede almacenar en lugar de utilizarlo inmediatamente. La energía almacenada se puede descargar durante la noche, durante los períodos de mayor consumo eléctrico o cuando la red pública no esté disponible.
Por lo tanto, un sistema completo de almacenamiento de energía residencial debe gestionar tres funciones principales:
Almacenamiento de energía → Conversión de energía → Gestión de energía
HAGOE integra estas funciones en una plataforma modular, lo que permite que el sistema sirva como fuente de energía de respaldo doméstica y como solución inteligente de gestión de energía.
| Número de modelo | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| Tipo de batería | Fosfato de hierro y litio (LiFePO₄) | |||
| Capacidad de la batería | 100Ah/51,2V (5,12kWh) | 200Ah/51,2V (10,24kWh) | 300Ah/51,2V (15,36kWh) | 400Ah/51,2V (20,48kWh) |
| Salida de CA | 176-270 V | |||
| Potencia de salida | Potencia nominal: 3000W | Potencia nominal: 6000W | ||
| Entrada de carga solar | 125-500 V | |||
| Rango de voltaje de la batería | 40-58 V | |||
| Comunicación inalámbrica | Admite conexión WiFi/Bluetooth con aplicación móvil | |||
| Comunicación | RS485 / CAN | |||
| Vida útil de la batería | Después de 3000 ciclos, capacidad restante > 80% | |||
| Funciones de protección | Sobretemperatura, sobretensión, sobrecorriente, sobrecarga, sobredescarga, cortocircuito de carga, sobrecarga | |||
| Temperatura de descarga | -20°C ~ 50°C (Recomendado: 20°C ~ 30°C) | |||
| Temperatura de carga | -5°C ~ 50°C (Recomendado: 20°C ~ 30°C) | |||
| Temperatura de almacenamiento | Recomendado: 0°C ~ 45°C | |||
| Dimensiones (largo x ancho x alto) | 637×387×914 milímetros | 637×387×914 milímetros | 637×387×1236 milímetros | 637×387×1397 milímetros |
| Peso | 118 kilogramos | 169,8 kilogramos | 221,6 kilogramos | 273,4 kilos |
Estándares de certificación
CE, FCC, ROHS
El sistema de almacenamiento de energía doméstico HAGOE puede funcionar de acuerdo con la estructura energética del hogar y las condiciones de la tarifa eléctrica.
En una aplicación típica de energía solar más almacenamiento, la energía solar suministra primero las cargas domésticas durante el día. La energía fotovoltaica sobrante se dirige luego a la batería. Durante las horas nocturnas o de máxima tarifa, el EMS controla la descarga de la batería según la estrategia energética configurada.
Cuando la generación solar es insuficiente, también se puede utilizar la carga de la red dependiendo de la configuración del sistema.
Durante un corte de red, el sistema puede cambiar a operación de respaldo de acuerdo con el inversor y la configuración de carga, suministrando energía a cargas domésticas designadas.
La serie HAGOE utilizaTecnología de batería LiFePO4con una plataforma de batería nominal de 51,2 V. La capacidad de almacenamiento se puede configurar desde 5,12 kWh hasta 20,48 kWh.
Las configuraciones disponibles incluyen:
| Modelo | Configuración de la batería | Energía Nominal |
|---|---|---|
| HSP-5kWh | 100Ah/51,2V | 5,12 kWh |
| HSP-10kWh | 200Ah/51,2V | 10,24 kWh |
| HSP-15kWh | 300Ah/51,2V | 15,36 kWh |
| HSP-20kWh | 400Ah/51,2V | 20,48 kWh |
El sistema está especificado para≥80%capacidad restante después de 3.000 ciclos. La vida útil real depende de las condiciones operativas, como la profundidad de descarga, la temperatura ambiente, la tasa de carga/descarga y la estrategia de gestión de energía.
Almacene el excedente de energía solar durante el día y descárguelo por la noche para aumentar el autoconsumo solar doméstico.
Proporcionar energía de respaldo para cargas domésticas seleccionadas durante las interrupciones del servicio público.
Utilice estrategias de carga y descarga basadas en EMS para reducir el consumo de la red durante los períodos de tarifas altas.
Integre con la generación fotovoltaica residencial para coordinar la producción solar, el almacenamiento de baterías y las cargas domésticas.
La seguridad y eficiencia de un sistema de almacenamiento de energía residencial dependen de algo más que las propias celdas de la batería.
El sistema HAGOE utiliza el BMS para monitorear las condiciones de funcionamiento de la batería, incluido el voltaje, la corriente y el estado de protección. El EMS gestiona el flujo de energía a nivel del sistema y puede determinar estrategias de carga y descarga según la generación fotovoltaica, la demanda doméstica, el SOC de la batería y las tarifas eléctricas por tiempo de uso.
Esta arquitectura separaProtección de la batería desde la gestión de energía a nivel del sistema., permitiendo que cada capa de control realice su función prevista.
El sistema soportaComunicación RS485/CANy conectividad inalámbrica a través de Wi-Fi, Bluetooth y una APP móvil para monitoreo del sistema y estado de operación.
Cuando existen diferencias significativas en el precio del tiempo de uso, el almacenamiento de energía residencial se puede utilizar no sólo como energía de respaldo sino también para optimizar los costos de energía diarios.
Una estrategia operativa típica puede ser:
Periodo de menor actividad → Cargo
Alta producción solar → Almacenar el excedente de energía fotovoltaica
Período pico vespertino → Descarga
El EMS se puede configurar para reducir la dependencia de la electricidad de la red durante períodos de tarifas costosas.
Los beneficios económicos reales dependen de las tarifas eléctricas locales, la generación fotovoltaica, los perfiles de carga de los hogares, la eficiencia del sistema y la estrategia de ciclo de baterías. Por lo tanto, los ahorros deben calcularse según la instalación específica en lugar de presentarse como un valor fijo.
Una batería más grande no es necesariamente una mejor solución para todos los hogares.
Es posible que un sistema residencial más pequeño solo necesite admitir iluminación, refrigeración, equipos de comunicación y enchufes seleccionados. Las casas más grandes pueden requerir capacidad adicional para aire acondicionado, bombas, equipos de cocina y otras cargas domésticas.
HAGOE utiliza una plataforma de capacidad modular que va desde 5,12 kWh a 20,48 kWh, lo que permite configurar el sistema de acuerdo con la demanda de carga real y la duración de respaldo requerida.
El dimensionamiento del sistema debe considerar:
Potencia de carga real + Cargas críticas + Tiempo de respaldo requerido + Capacidad utilizable de la batería + Expansión futura
La seguridad de la batería requiere protección contra diferentes condiciones de funcionamiento anormales. El sistema HAGOE incorpora múltiples funciones de protección, entre ellas:
Protección contra sobretemperatura, sobretensión, sobrecorriente, sobrecarga, sobredescarga, cortocircuito de carga y sobrecarga.
Estas funciones abordan el voltaje anormal de la batería, la corriente de carga/descarga, el aumento de temperatura y las fallas del lado de salida.
Para el almacenamiento de energía residencial, la protección BMS no reemplaza la instalación correcta y la protección eléctrica externa. Se deben seleccionar interruptores, dispositivos de aislamiento, puesta a tierra y prácticas de instalación adecuados de acuerdo con los requisitos eléctricos locales.
Un sistema de almacenamiento de energía doméstico no debe seleccionarse únicamente por su capacidad principal de 5 kWh, 10 kWh o 20 kWh. Un mejor enfoque de ingeniería es identificar primero las cargas críticas y luego calcular la potencia y la capacidad de almacenamiento requeridas.
Las cargas de respaldo típicas pueden incluir:
Frigorífico + Iluminación + Router Wi-Fi + Sistema de Seguridad + Ordenador + Enchufes Seleccionados
Si se incluyen acondicionadores de aire, bombas, equipos de calefacción u otros aparatos de alta potencia, el sistema también debe evaluarse en cuanto a potencia nominal, corriente de arranque y capacidad de salida del inversor.
Establecida en 2008, Hagoe Electric Technology Co., Ltd. es una empresa nacional de alta tecnología que integra investigación y desarrollo, diseño de ingeniería, fabricación, ventas y servicio global.
Con más de 18 años de experiencia en electrónica de potencia, sistemas de distribución de energía y equipos eléctricos de nueva energía, la empresa tiene un capital registrado de 51 millones de RMB y posee más de 34 patentes nacionales.
La nueva cartera de energía de HAGOE incluye sistemas de almacenamiento de energía fotovoltaica, inversores solares, sistemas de CC inteligentes y sistemas de energía exterior integrados. Por lo tanto, la fuente de alimentación con almacenamiento de energía para el hogar forma parte de una capacidad más amplia de ingeniería eléctrica y gestión de energía en lugar de desarrollarse como un producto de batería aislado.
El control de calidad de un sistema de almacenamiento de energía debe abarcar la batería, la electrónica de potencia y el sistema completo en lugar de centrarse únicamente en las celdas individuales.

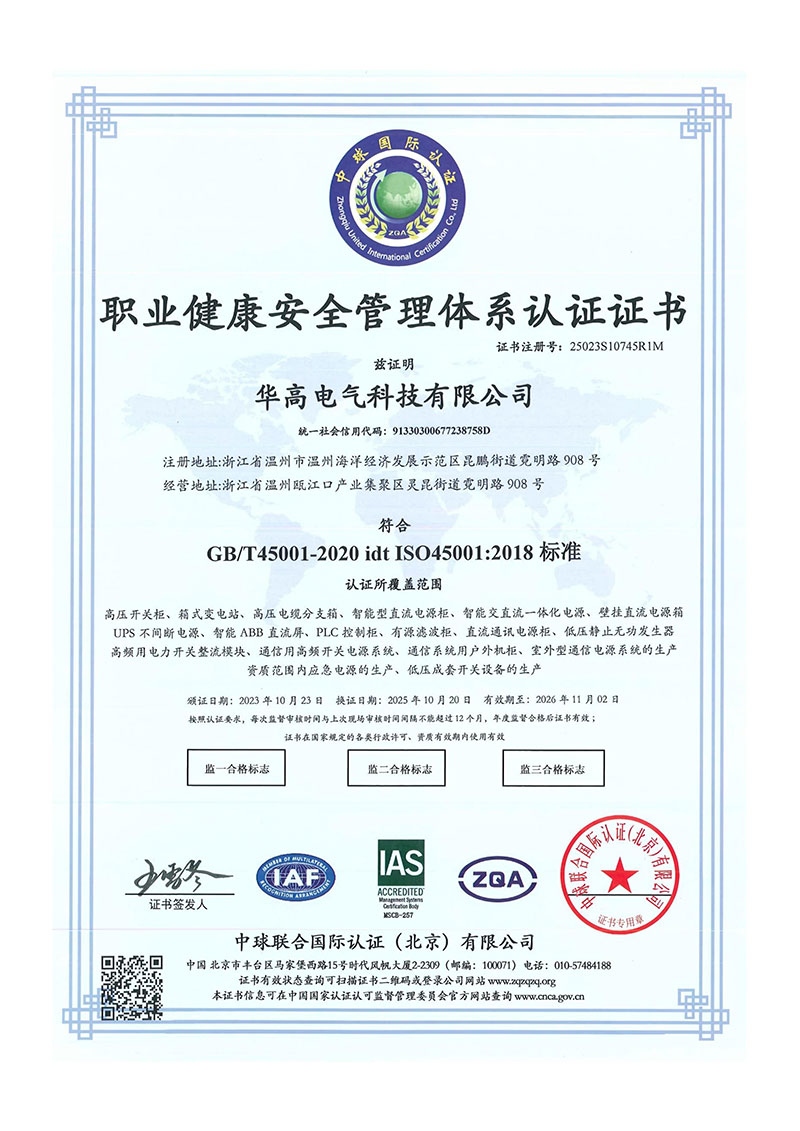

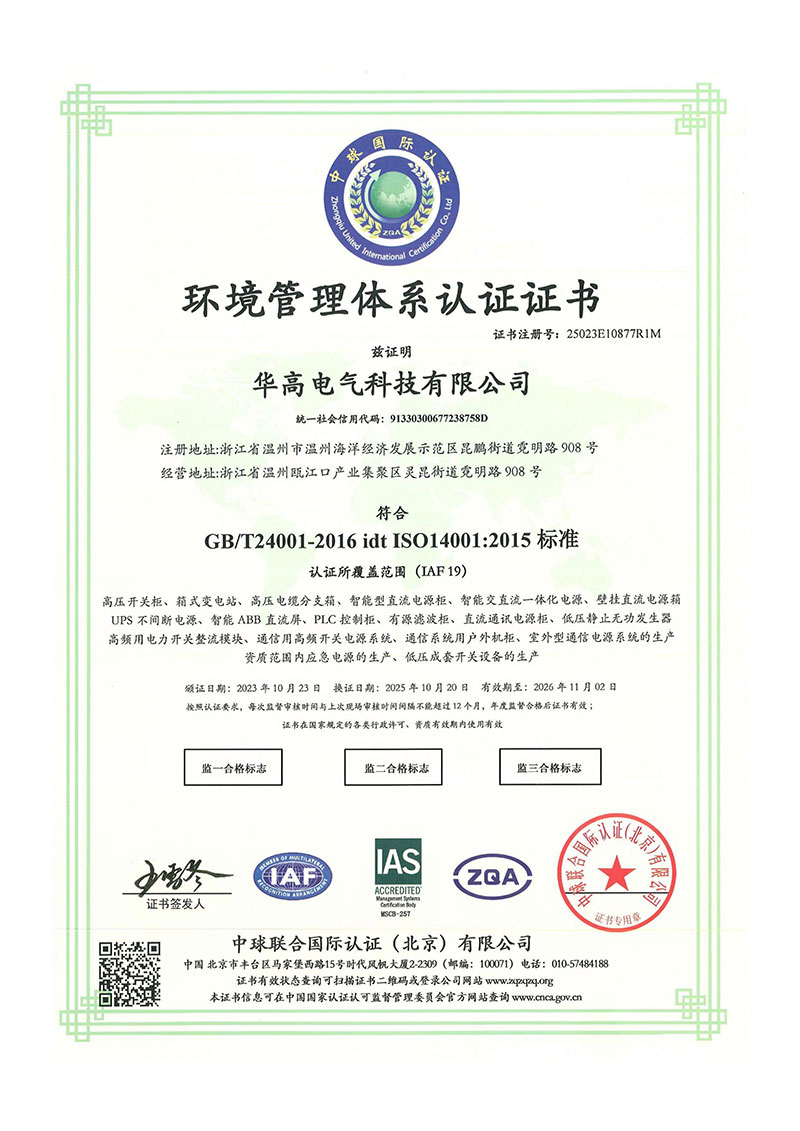

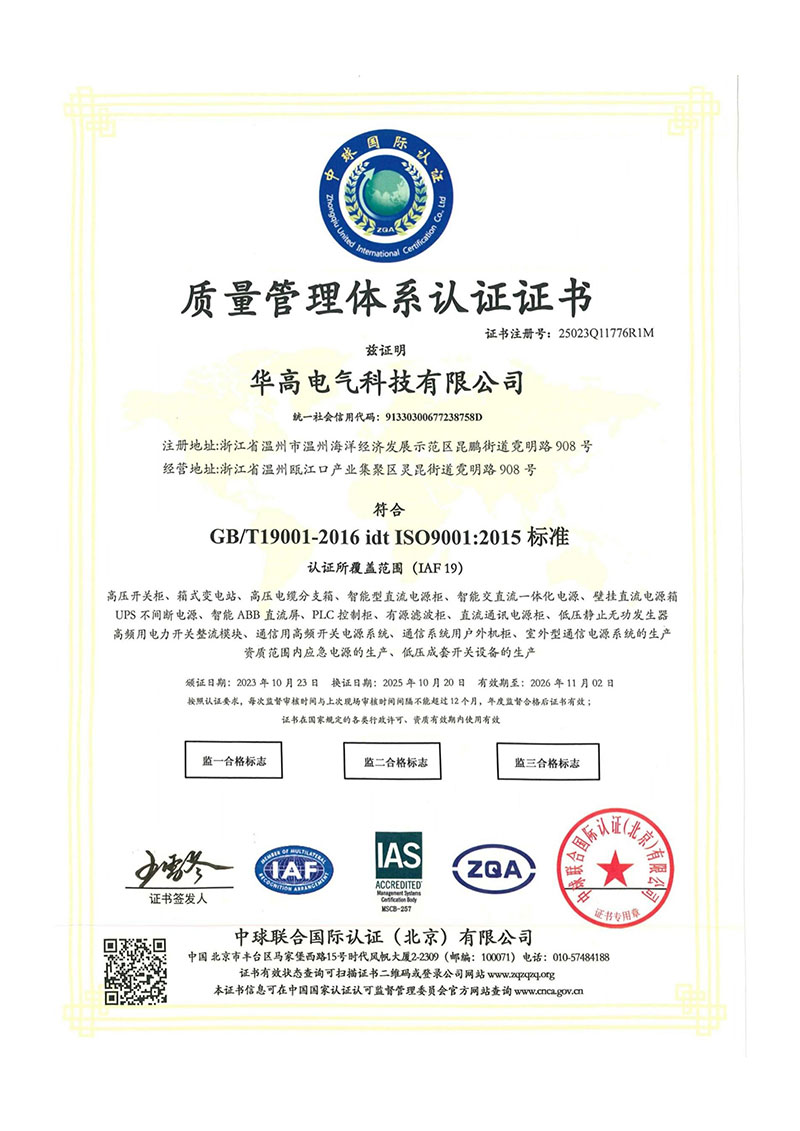

HAGOE opera sus procesos de fabricación y calidad bajo el sistema de gestión de calidad ISO9001, respaldado por las prácticas de gestión ISO14001 e ISO45001.
El proceso de producción incluye:
Inspección entrante → Conjunto del módulo de batería → Conexión y verificación de BMS → Conjunto eléctrico → Puesta en servicio del sistema → Verificación de protección → Prueba de envejecimiento → Inspección final
Para proyectos internacionales, HAGOE puede proporcionar especificaciones técnicas, documentación de inspección, documentos de certificación, manuales de instalación y documentación de exportación de acuerdo con los requisitos del proyecto.
HAGOE se dedica a sistemas de energía eléctrica y electrónica de potencia desde 2008, proporcionando una base de ingeniería más allá del montaje de baterías.
La cartera de productos cubre UPS, sistemas de CC inteligentes, inversores solares, almacenamiento de energía fotovoltaica y sistemas de energía integrados, lo que permite a HAGOE comprender la interacción entre almacenamiento, conversión, distribución y cargas.
El rango de configuración de 5,12 a 20,48 kWh permite adaptar la capacidad de almacenamiento a diferentes perfiles de carga doméstica.
El BMS integrado proporciona múltiples funciones de protección de la batería, mientras que el EMS gestiona el flujo de energía y las estrategias operativas a nivel del sistema.
HAGOE ofrece selección técnica, diseño de soluciones personalizadas, documentación, seguimiento de producción, documentos de inspección, orientación de instalación y soporte técnico remoto para clientes extranjeros.
Una batería almacena principalmente energía eléctrica CC. Un sistema completo de almacenamiento de energía en el hogar también integra funciones de administración de batería, conversión de energía, administración de energía, monitoreo y protección. Por lo tanto, el sistema completo puede interactuar con la generación solar, las cargas domésticas y la red pública.
Sí. El sistema proporciona una entrada de carga solar de 125 a 500 V y se puede configurar para aplicaciones residenciales de almacenamiento de energía fotovoltaica. La configuración fotovoltaica final debe coincidir con las especificaciones del inversor y las condiciones de instalación locales.
Depende de la carga real. Por ejemplo, una capacidad de energía teórica de 10 kWh correspondería a aproximadamente 2 kW de carga promedio durante cinco horas antes de considerar las pérdidas de conversión, el rango de SOC utilizable, los límites de protección de la batería y otras pérdidas del sistema.
Dependiendo de la configuración del inversor, el sistema se puede utilizar para aplicaciones de respaldo y carga de red sin fotovoltaica. Se puede agregar integración solar cuando el sistema está configurado para entrada fotovoltaica.
El rendimiento del producto especificado es al menos el 80 % de la capacidad restante después de 3000 ciclos. La duración real de la batería depende de la profundidad de la descarga, la temperatura de funcionamiento, la velocidad de carga/descarga y la estrategia operativa.
