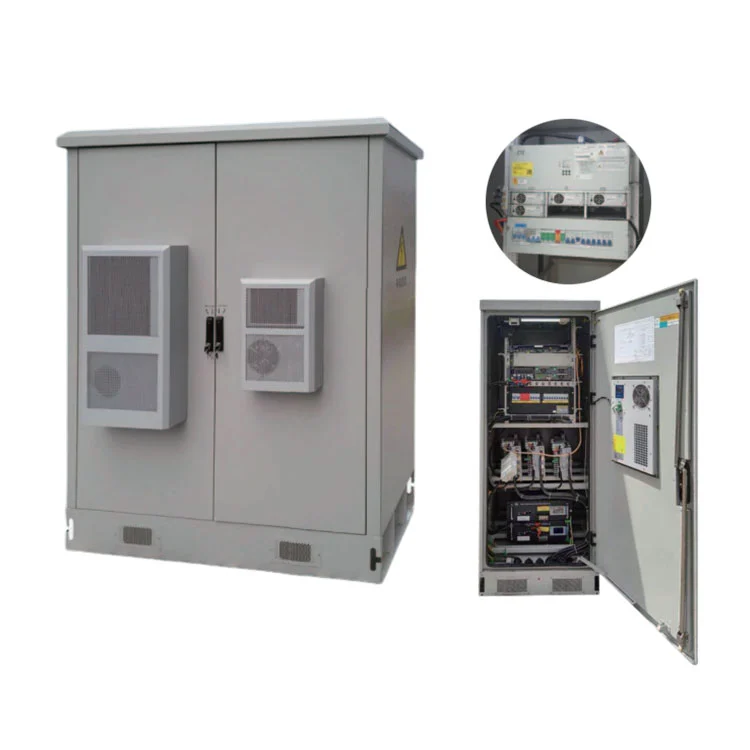

La serie HAGOE H5GYPanel de fuente de alimentación CC para exteriores 5Gintegra distribución CA/CC, conversión de energía de 48 VCC, administración de baterías, monitoreo, administración térmica y protección contra sobretensiones en un gabinete para exteriores. ConConfiguraciones de 200A y 300A, protección IP55, comunicación TCP/IP y monitoreo remoto, está diseñado para estaciones base 5G, FTTx, comunicación de datos y equipos de acceso donde se requiere alimentación de CC estable.
A Panel de fuente de alimentación CC para exteriores 5Ges más que un panel DC convencional instalado en exteriores. Los equipos de energía de telecomunicaciones deben mantener una salida de CC estable mientras enfrentan fluctuaciones de temperatura, humedad, polvo, sobretensiones, envejecimiento de la batería, espacio de instalación limitado y requisitos de mantenimiento remoto.
ElSerie HAGOE H5GYsigue una arquitectura integrada de un solo gabinete, que combina distribución de CA/CC, alimentación del rectificador, administración de baterías, monitoreo, administración térmica y funciones de protección dentro de un gabinete exterior. Esta configuración está destinada a simplificar la instalación del sitio y respaldar el funcionamiento continuo de5G, 4G, FTTxy otros equipos de comunicación.
Serie HAGOE H5GY— Solución integrada de alimentación de CC para exteriores para sitios de telecomunicaciones 5G/4G.
Combina distribución CA/CC, rectificador, administración de baterías, monitoreo y administración térmica en un gabinete IP55.
Fuente de alimentación de CC de 48 V CC montada en poste serie H5GYestá diseñado alrededor del48 VCCArquitectura de energía comúnmente utilizada por los equipos de telecomunicaciones. El sistema puede integrar elSerie H48SFuente de alimentación integrada DC48V, módulo de monitoreo, módulos rectificadores, distribución AC/DC y sistema de baterías según la configuración requerida.
Para los contratistas de telecomunicaciones e integradores de sistemas, esto significa que el gabinete de energía se puede configurar según el perfil de carga real en lugar de forzar cada proyecto a una configuración fija.
El compartimiento del equipo y el compartimiento de la batería adoptantecnología de aislamiento de conductos de airepara separar los entornos operativos de la electrónica de potencia y las baterías. Esto ayuda a reducir la influencia del calor generado por la sección de potencia en el compartimiento de la batería.
El sistema también se puede configurar con funciones de monitoreo ambiental y control de temperatura. Para proyectos expuestos a altas temperaturas ambientales o variaciones significativas de temperatura entre día y noche, la gestión térmica se convierte en una parte importante de la confiabilidad de la batería y del sistema.
La arquitectura de monitoreo integrada admite funciones comoCálculo de capacidad de la batería, compensación de temperatura, prueba de batería en línea, regulación automática de voltaje y limitación de corriente..
Estas funciones permiten a los operadores monitorear el estado operativo del sistema de CC y la batería en lugar de depender únicamente de la inspección local. Los parámetros relacionados con la batería se pueden incorporar al sistema de monitoreo general según la configuración seleccionada.
El sistema proporciona unafunción de ahorro de energía para dormirpara sitios de comunicación donde las condiciones de carga varían con el tiempo. El objetivo es reducir el consumo de energía innecesario manteniendo al mismo tiempo el suministro de energía requerido para los equipos de comunicación.
Esto es particularmente relevante para sitios de telecomunicaciones distribuidas donde muchos gabinetes funcionan continuamente y el consumo de energía se acumula en una gran cantidad de ubicaciones.
| Elementos | Parámetros técnicos | Requerido / Opcional |
|---|---|---|
| Voltaje de entrada nominal | CA 380 V ±20% | — |
| Frecuencia nominal | 50Hz ±10% | — |
| Tensión de salida nominal | CC 110 V/CC 220 V | — |
| Rango de voltaje de salida | CC 90–130 V/CC 180–260 V | — |
| Módulo de carga | HG-T, HG-Z, HG-F | Requerido |
| Corriente del módulo de carga | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Requerido |
| Módulo de inspección de batería | HG-X: Hasta 4 módulos (≤4) | Requerido |
| Módulo de aislamiento de rama | HG-I: Hasta 16 módulos (≤16) | Opcional |
| Módulo inversor | HG-N1K(1K, 2K, 3K, 5K) | Opcional |
| Módulo de valor de conmutación | HG-K: Hasta 16 módulos (≤16) | Opcional |
| Tamaño del cuerpo del gabinete | 800 × 600 × 2260 milímetros(o 2360 milímetros) | No estándar y personalizable |
| Módulo de monitoreo de batería | Hasta 32 módulos (≤32) | Opcional |
La configuración puede incorporar módulos de monitoreo, módulos rectificadores, distribución AC/DC, contactos secos y estructuras de rack según los requerimientos del proyecto.
La sección de distribución puede soportar hastaPosiciones de instalación del interruptor automático 24P AC/DC, con asignación específica de CA y CC según la configuración del gabinete seleccionada.
La arquitectura de monitoreo y control puede soportar6 entradas y 6 salidascon asignación personalizable, junto con medición de energía CA, detección de consumo de energía multiusuario, control de apagado de múltiples niveles yTCP/IPcomunicación.
Nota de ingeniería:La cantidad final del rectificador, la capacidad de la batería, la configuración de entrada/salida y la disposición del disyuntor deben confirmarse con el cálculo de carga del proyecto, el requisito de tiempo de respaldo y la configuración del equipo de telecomunicaciones antes de la cotización.
Antes de seleccionar unPanel de fuente de alimentación CC para exteriores 5G, los equipos de adquisiciones e ingeniería deben confirmar cinco parámetros:
Capacidad de carga:Determine la carga continua total de CC y la expansión futura esperada antes de seleccionar la configuración de 200 A o 300 A.
Requisito de copia de seguridad:La capacidad de la batería debe calcularse a partir del tiempo de respaldo requerido, la carga real y las condiciones operativas locales en lugar de seleccionarse únicamente según la capacidad del gabinete.
Acuerdo de distribución:Confirme las posiciones requeridas del disyuntor de CA/CC, la cantidad de entradas y salidas y si varios grupos de carga requieren un apagado por etapas.
Protocolo de comunicación:Confirme si la plataforma de administración del sitio requiereTCP/IP, RS485, RS232o interfaces de alarma de contacto seco.
Condiciones ambientales:Se deben considerar la temperatura ambiente, la humedad, la exposición solar, la ubicación de instalación y las condiciones de mantenimiento al seleccionar la configuración de gestión térmica del gabinete.
Este método de selección basado en proyectos ayuda a evitar sistemas de tamaño insuficiente y capacidad de equipo innecesaria.
Para sistemas de CC compactos o montados en la pared estándar, HAGOE proporciona documentación de instalación en inglés y orientación técnica remota.
Para paneles de CC de tamaño mediano y gabinetes eléctricos completos, los ingenieros pueden brindar soporte de instalación y puesta en servicio de acuerdo con el acuerdo del proyecto. Para proyectos de subestaciones, fotovoltaicos o EPC más grandes, HAGOE puede preparar un plan de instalación y puesta en servicio específico y coordinar la puesta en servicio del equipo con el cronograma general de construcción.
El soporte de instalación incluyeCapacitación operativa, orientación para la puesta en marcha y resolución remota de problemas., ayudando al equipo de mantenimiento del cliente a familiarizarse con la operación de rutina.
ElGabinete eléctrico de telecomunicaciones para exteriores serie H5GY / IOPUSe puede utilizar como plataforma de alimentación de CC al aire libre para sitios de comunicación celular donde el equipo requiere estabilidad.48 VCCrespaldo de energía y batería.
Para nodos distribuidos de comunicación y acceso a fibra, el diseño del gabinete integrado puede combinar conversión de energía, respaldo de batería, monitoreo y distribución dentro de una instalación exterior compacta.
El sistema puede soportar equipos de comunicación y acceso que requieran una instalación centralizada.48 VCCfuente de alimentación con monitoreo remoto e interfaces de alarma.
IP55Las opciones de protección, monitoreo ambiental, administración de baterías y antirrobo hacen que el sistema sea adecuado para sitios donde la inspección manual regular es limitada.
Para los sitios 3G/4G existentes que se actualizan a 5G, el sistema se puede configurar de acuerdo con los nuevos requisitos de carga, disposición de distribución y requisitos de respaldo de batería.
HAGOE se dedica a la fabricación de equipos eléctricos desde2008, con una cobertura de productos que se extiende desde sistemas de alimentación de CC y UPS/EPS hasta distribución de energía, control de automatización y equipos eléctricos de nueva energía. Esto permite coordinar proyectos de telecomunicaciones con sistemas eléctricos relacionados a través de un equipo de ingeniería.
La empresa opera su propia base de producción e integraServicios de I+D, ingeniería, fabricación, pruebas y exportación.. Los productos estándar se pueden suministrar junto con dimensiones de gabinete, disposiciones de distribución, interfaces de comunicación y configuraciones de monitoreo personalizadas.
HAGOE ha obtenidoMás de 34 patentes nacionalesy mantiene certificaciones y sistemas de gestión que incluyenISO9001, ISO14001, ISO45001, CCC, CE, CB y RoHS, según el producto aplicable y el alcance de la certificación.
Para adquisiciones internacionales, los documentos técnicos pueden incluir manuales de productos, planos eléctricos, informes de inspección, documentos de certificación, listas de empaque e instrucciones de instalación.
Para contratistas, distribuidores e integradores de sistemas EPC de telecomunicaciones, HAGOE ofrece selección técnica, diseño de soluciones personalizadas, soporte de cotizaciones, seguimiento de producción, documentación de inspección, coordinación logística y soporte de puesta en servicio remota.
Para la selección estándar y esquemas básicos de distribución de energía, el equipo de ingeniería normalmente puede proporcionar una configuración preliminar y una cotización dentro de1 día laborable. Los proyectos personalizados más complejos se evalúan según su alcance técnico.
HAGOE Tecnología eléctrica Co., Ltd.se estableció en2008en Wenzhou, Zhejiang, China, con capacidades de fabricación e ingeniería que abarcan distribución de energía, electrónica de potencia, nuevas energías y sistemas de energía inteligentes.
Para los sistemas de energía de telecomunicaciones para exteriores, la producción incluye la fabricación de gabinetes, el montaje eléctrico, la integración del sistema de monitoreo, la puesta en servicio del sistema y la inspección final. La base de producción está equipada conMáquinas de corte por láser TRUMPF, dobladoras CNC AMADA, equipos de punzonado de torreta automatizados, líneas de producción SMT y sistemas inteligentes de prueba de envejecimiento, junto con equipos para EMC, protección IP y pruebas ambientales.
La empresa opera bajoISO9001, ISO14001 e ISO45001sistemas de gestión y desarrolla productos de acuerdo con los requisitos aplicables de GB e IEC. Se pueden suministrar informes de inspección, certificados y documentación técnica específicos del proyecto según los requisitos del cliente.
ElSistema de alimentación de CC integrado para exteriores serie H5GYse puede adaptar para operadores de telecomunicaciones, contratistas EPC, distribuidores e integradores de sistemas que requieren una configuración específica del proyecto.
La personalización puede cubrirEstructura del gabinete, apariencia, logotipo, empaque, disposición de distribución, interfaces de monitoreo, configuración de comunicación y componentes eléctricos seleccionados.. HAGOE también ofrece servicios OEM/ODM para clientes internacionales y puede coordinar documentación técnica personalizada con el equipo suministrado.
Sí. ElSerie H5GYEl panel de fuente de alimentación CC para exteriores 5G está diseñado específicamente para aplicaciones de energía de comunicación en exteriores, incluidas5G, 4G, FTTx, equipos de comunicación y acceso a datos. El48 VCCLa arquitectura, la integración de la batería, el monitoreo y la protección del gabinete exterior lo hacen adecuado para la infraestructura eléctrica de sitios de telecomunicaciones.
La información de configuración H5GY/H48S suministrada incluye200A y 300Aconfiguraciones del sistema. La capacidad final debe seleccionarse de acuerdo con la carga de CC real, los requisitos de expansión y el diseño de respaldo de la batería.
La arquitectura del sistema admite un compartimento de batería y funciones de gestión de batería. El tipo, la capacidad y la cantidad reales de la batería deben confirmarse de acuerdo con el tiempo de respaldo requerido y el cálculo de carga del proyecto.
Sí. Dependiendo de la configuración seleccionada, las interfaces de comunicación incluyenTCP/IP, RS485, RS232y contactos secos. Se pueden configurar funciones de monitoreo para la plataforma de gestión remota del proyecto.
Sí. La configuración del producto admiteProtección contra rayos AC, DC y señal., con protección contra sobretensiones B+C disponible según configuración del proyecto.
Sí. HAGOE proporcionaOEM/ODMy personalización de ingeniería que cubre la estructura del gabinete, configuración eléctrica, interfaces de monitoreo, marca, empaque y documentación técnica relacionada.
La configuración suministrada especificaIP55Protección para el gabinete exterior.
Sí. HAGOE proporciona manuales de instalación en inglés, orientación técnica remota y soporte para la puesta en servicio. También se puede organizar soporte in situ para proyectos más grandes o más complejos según el alcance del proyecto.
Dependiendo del pedido y los requisitos del proyecto, HAGOE puede proporcionar manuales de productos, planos eléctricos, informes de inspección, documentos de certificación, listas de embalaje y otra documentación técnica necesaria para la entrega del proyecto.
Sí. HAGOE no impone una MOQ obligatoria universal.una unidadSe pueden solicitar productos estándar, mientras que los proyectos personalizados se evalúan según la configuración requerida.
HAGOE es unfabricantecon sede en Wenzhou, Zhejiang, China, establecida en2008. La empresa integra servicios de I+D, fabricación, pruebas, ventas y exportación y opera sus propias instalaciones de producción.
Para productos estándar en stock, el envío se puede organizar tan rápido como3 días laborablesdespués del pago, sujeto a disponibilidad de stock. Los pedidos por lotes estándar generalmente requieren7 a 10 días laborables, mientras que los pedidos personalizados normalmente requieren15 a 30 días laborables, dependiendo de la configuración y la complejidad del proyecto.
