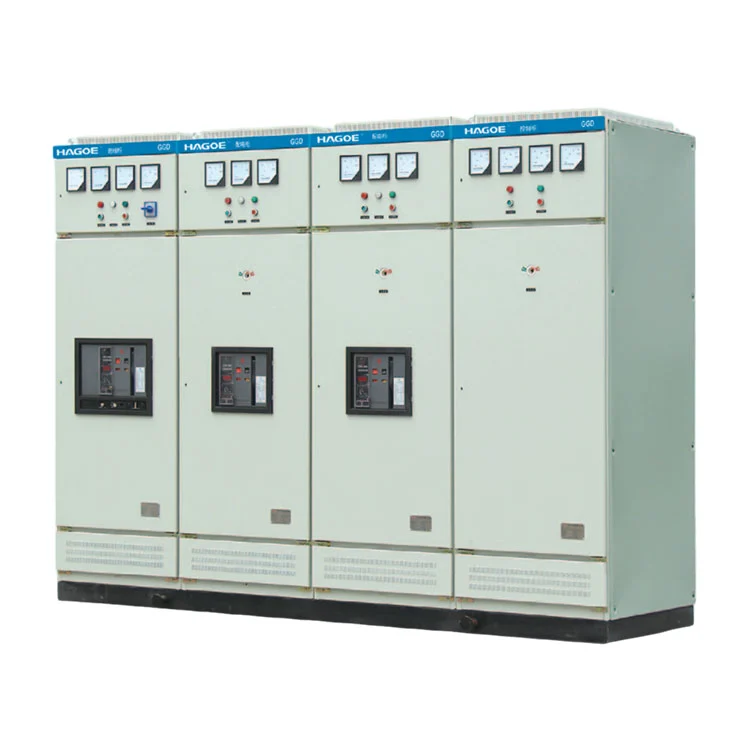

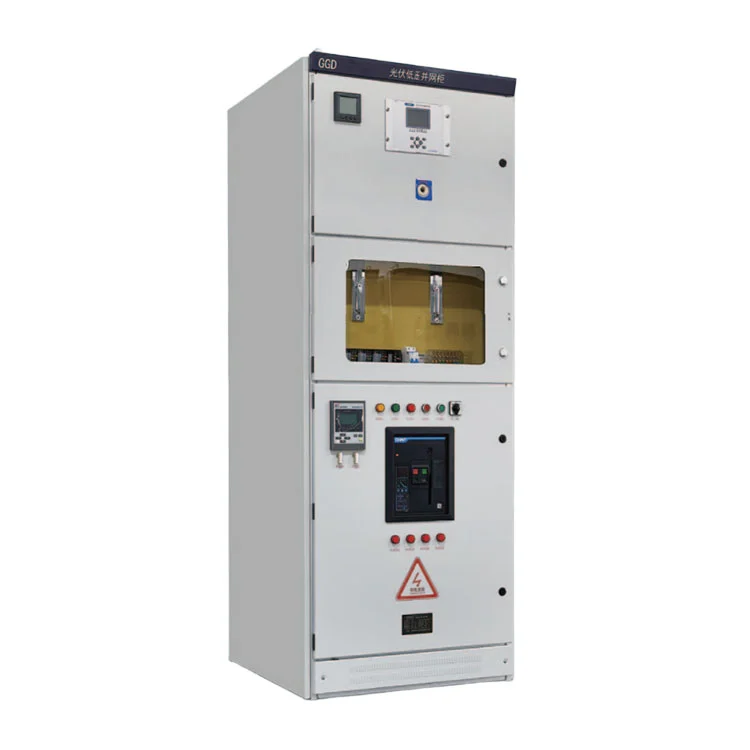

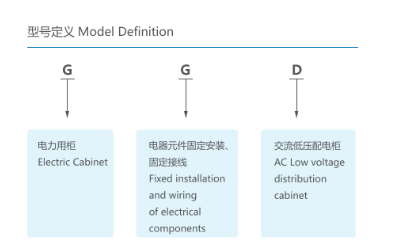

GGD no es simplemente una carcasa metálica. es unconjunto de aparamenta de baja tensiónque contiene disyuntores, barras colectoras, dispositivos de protección, instrumentos de medición y componentes de control.
En un sistema de distribución típico, la energía se reduce a través de un transformador antes de ingresar al tablero de distribución de bajo voltaje. El tablero de distribución de bajo voltaje GGD recibe energía a través del circuito entrante principal y la distribuye a iluminación, motores, equipos de producción y otras cargas de bajo voltaje a través de circuitos alimentadores individuales.
La ruta de poder básica se puede representar como:
Transformador → Circuito de entrada principal → Sistema de barras → Circuitos alimentadores → Cargas eléctricas
Por esta razón, la selección del tablero debe considerar más que la corriente nominal.Corriente de cortocircuito prevista, características de carga, número de circuitos de salida, disposición de barras, coordinación de protección y condiciones de instalación.todos afectan la configuración final.
El principal valor de ingeniería del tablero de distribución de bajo voltaje GGD es proporcionar una plataforma estructurada y mantenible para la distribución de energía de bajo voltaje.
Según las especificaciones del producto suministradas, las características clave incluyen:
Los diferentes modelos de GGD proporcionan diferentes niveles nominales de corriente de corte en cortocircuito, lo que permite seleccionar el tablero de acuerdo con el nivel de falla del sistema.
El gabinete y el sistema conductor deben resistir los efectos térmicos y las fuerzas electromagnéticas generadas durante condiciones de cortocircuito. Los parámetros relevantes incluyen la corriente admisible nominal de corta duración y la corriente admisible máxima nominal.
Los circuitos de entrada, salida, carga y distribución se pueden configurar según los requisitos del proyecto.
La arquitectura establecida del gabinete facilita la instalación de equipos, la inspección de circuitos y el mantenimiento posterior.
Hay diferentes clasificaciones de corriente disponibles en las configuraciones GGD1, GGD2 y GGD3 para adaptarse a diferentes capacidades de distribución.
Los tres grupos GGD no deben considerarse simplemente como tamaños de gabinete diferentes. Sus principales diferencias están asociadas conCorriente nominal y capacidad de resistencia a cortocircuitos..
| Modelo | Tensión nominal | Corriente nominal | Corriente de ruptura nominal de cortocircuito | Corriente nominal de resistencia de corta duración | Corriente nominal máxima soportada |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A/B: 1000A/C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Nota de Adquisición:El modelo final no debe seleccionarse únicamente según la corriente de carga. El nivel de cortocircuito del proyecto, la capacidad del transformador, la coordinación de protección y la configuración del alimentador también deben confirmarse antes de realizar el pedido.
En la selección de aparamenta de baja tensión, la corriente nominal de corte de cortocircuito, la corriente nominal soportada de corta duración y la corriente nominal soportada de pico describen diferentes aspectos del comportamiento de falla.
La corriente nominal de corte de cortocircuito se relaciona con la capacidad del interruptor para interrumpir una corriente de cortocircuito específica en condiciones definidas.
La corriente nominal soportada de corta duración indica la corriente que el equipo puede soportar durante un período específico durante un evento de cortocircuito, particularmente en relación con el estrés térmico.
La corriente nominal máxima soportada se relaciona con las fuerzas electromagnéticas asociadas con la corriente máxima de cortocircuito.
Por esta razón, estos parámetros deben cotejarse con la corriente de cortocircuito prevista calculada del proyecto en lugar de seleccionar un gabinete simplemente según su corriente de funcionamiento normal.
La aparamenta de baja tensión GGD se puede configurar de acuerdo con la topología de distribución del proyecto.
Las configuraciones típicas incluyen:
Conecta el gabinete al transformador o fuente de alimentación de bajo voltaje aguas arriba.
Proporciona circuitos alimentadores independientes para diferentes áreas o equipos.
Configurado con dispositivos de conmutación, protección y control adecuados para aplicaciones de motores.
Proporciona circuitos dedicados de bajo voltaje para sistemas de iluminación.
Se puede incorporar compensación de capacitores de acuerdo al factor de potencia y requerimientos de potencia reactiva del proyecto.
Se pueden incorporar funciones de monitoreo de voltaje, corriente, potencia, energía y otras según los requisitos del proyecto.
Según los datos del producto suministrados, la serie GGD está diseñada para las siguientes condiciones de funcionamiento típicas:
Para ambientes de gran altitud, alta humedad, altamente corrosivos, de alta vibración o de otro modo inusuales, las condiciones reales del sitio deben confirmarse durante la etapa de investigación técnica para que el equipo pueda configurarse adecuadamente.
La aparamenta de bajo voltaje GGD es adecuada para aplicaciones que requieren distribución y control centralizados de energía de bajo voltaje, que incluyen:
Plantas de energía y subestaciones
Para distribución de baja tensión y sistemas de energía auxiliar.
Manufactura Industrial
Para líneas de producción, maquinaria, bombas, ventiladores y otras cargas industriales.
Minería e industria pesada
Para sistemas de distribución de energía industrial y minera.
Proyectos de infraestructura
Para distribución de baja tensión en edificios, infraestructuras municipales e instalaciones públicas.
Proyectos de energías renovables
Como parte de la sección de distribución de CA de bajo voltaje de proyectos de energía renovable, sujeto a la arquitectura general del sistema.
Actualizaciones de la red de distribución
Para actualizar y ampliar los sistemas de distribución de bajo voltaje existentes.
| Consideración | Gabinete de distribución básico | Aparamenta de baja tensión GGD |
|---|---|---|
| Aplicación del sistema | Distribución sencilla | Distribución industrial y eléctrica. |
| Configuración actual | Generalmente limitado | Múltiples niveles actuales |
| Parámetros de cortocircuito | Puede ser limitado | Claramente especificado |
| Configuración eléctrica | relativamente simple | Flexible |
| Configuración de protección | Básico | Configurable según sistema |
| Idoneidad del proyecto | Instalaciones pequeñas/simples | Proyectos industriales y de infraestructura. |
| Personalización de ingeniería | Limitado | Disponible según proyecto |
Para una distribución residencial sencilla o de pequeña escala, una caja de distribución básica puede ser suficiente. Las plantas industriales, subestaciones y proyectos de infraestructura generalmente requieren definiciones más claras.capacidad de cortocircuito, capacidad de la barra colectora, cantidad de alimentador, configuración de protección y requisitos de mantenimiento.
Aquí es donde un conjunto de aparamenta de bajo voltaje GGD se vuelve más apropiado para aplicaciones de distribución de ingeniería.
GGD es un conjunto eléctrico completo, lo que significa que la calidad del producto depende no sólo de los componentes individuales sino también deprecisión de fabricación del gabinete, conexiones de barras colectoras, espacios libres de conductores, continuidad de puesta a tierra, instalación de componentes y cableado completo del gabinete.
HAGOE gestiona la producción bajo el sistema de gestión de calidad ISO9001 y aplica control de calidad desde la inspección de materiales y componentes entrantes hasta pruebas de gabinete completo.
Un proceso de fabricación típico incluye:
Inspección entrante → Procesamiento de chapa metálica → Montaje de gabinetes → Instalación de barras colectoras → Instalación de componentes → Cableado → Inspección eléctrica → Pruebas funcionales → Inspección final
Para proyectos de ingeniería, HAGOE puede proporcionar documentación técnica, registros de inspección, documentos de certificación, diagramas de cableado y documentos relacionados con la instalación de acuerdo con los requisitos de adquisición.
La aparamenta de bajo voltaje GGD se utiliza principalmente para distribución, iluminación, control y protección de energía de CA de bajo voltaje en plantas de energía, subestaciones, instalaciones industriales, empresas mineras y proyectos de infraestructura.
La selección debe basarse en la corriente nominal, la posible corriente de cortocircuito, los requisitos del alimentador y la configuración del sistema.
Sí. HAGOE puede personalizar configuraciones eléctricas según circuitos de entrada, alimentadores de salida, medición, protección, compensación, requisitos de control y dimensiones de instalación.
Las condiciones de funcionamiento estándar suministradas están destinadas principalmente a instalaciones típicas. El uso en exteriores requiere la confirmación de la protección del gabinete, la temperatura, la humedad, la radiación solar y otros requisitos ambientales antes de la configuración.
