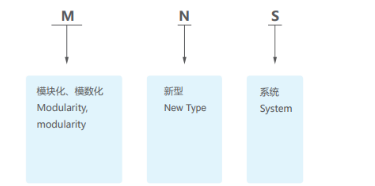

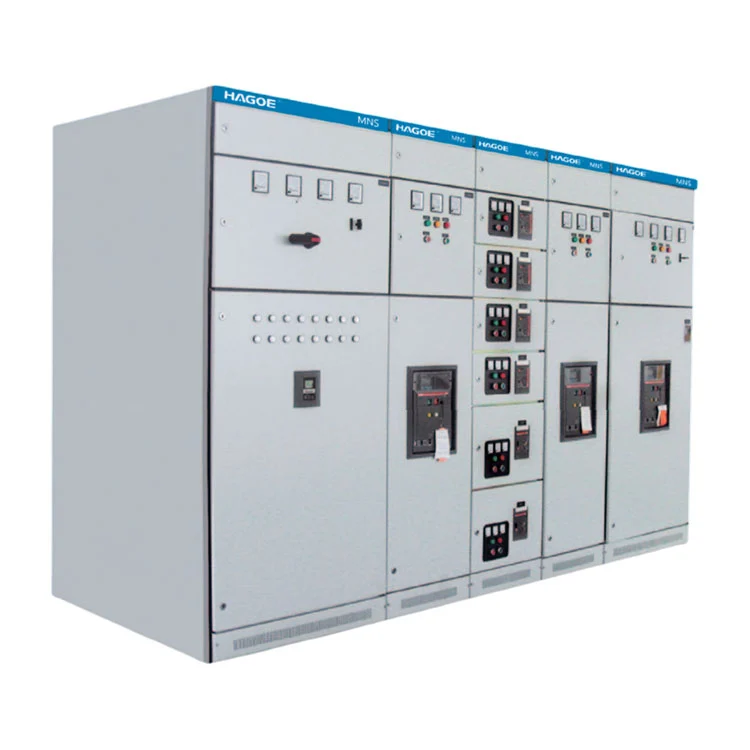

MNS Low Voltage Switchgear es un sistema completo de aparamenta de baja tensión centrado en unidades funcionales modulares y una arquitectura extraíble.
En lugar de configurar un armario sólo según su capacidad total, MNS hace hincapié en la combinación estandarizada de unidades funcionales. Los alimentadores de entrada, los circuitos de salida, las unidades de control de motores y los circuitos de compensación se pueden organizar de acuerdo con el diseño eléctrico del proyecto, lo que permite que la línea de aparamenta se adapte a diferentes estructuras de carga.
HAGOE MNS está diseñado para sistemas de alimentación de CA con tensión nominal de funcionamiento de hasta 660 V, cubriendo funciones de conversión, distribución y control de energía.
Para proyectos industriales que requieren múltiples circuitos de distribución, circuitos de control de motores MCC y control eléctrico centralizado, la arquitectura modular proporciona una forma más estructurada de organizar las funciones internas del tablero.
El gabinete de PC se utiliza para distribución y energía entrante primaria de bajo voltaje. Dependiendo de las calificaciones actuales y los requisitos del proyecto, puede adaptarseDisyuntores series Emax, MT, 3WN, AH y MEpara conexión, protección y distribución de energía entrante.
El gabinete MCC está diseñado principalmente para cargas de motores industriales. De acuerdo con las dimensiones de la cajonera y los requisitos del circuito, cada circuito funcional puede utilizar un disyuntor de caja moldeada de alta capacidad de corte o un interruptor de carga giratorio con protección de fusible para control y protección centralizados del motor.
El gabinete de compensación de potencia reactiva puede equiparse conFunciones de compensación de potencia reactiva manual, automática y remota.de acuerdo al diseño del proyecto, apoyando la gestión del factor de potencia dentro del sistema de distribución.
La combinación de PC, MCC y funciones de compensación permite que MNS sirva como un sistema completo de control de motores y distribución de energía de bajo voltaje en lugar de un gabinete de distribución independiente.
MNS utiliza unidades funcionales extraíbles. Los sistemas de distribución industrial suelen contener una gran cantidad de circuitos alimentadores y de motores. Con equipos de montaje fijo, el mantenimiento de un circuito individual puede requerir trabajos y desconexión de campo más extensos.
La arquitectura extraíble organiza cada circuito funcional en una unidad independiente, lo que permite dirigir las actividades de mantenimiento de forma más específica.
Durante la configuración de ingeniería, se pueden seleccionar cajoneras apropiadas según el tipo de circuito y la clasificación y luego ensamblarse a través de módulos estandarizados.
Este diseño es especialmente adecuado para:
Distribución industrial multicircuito
Centros de control de motores
Grandes sistemas de energía para líneas de producción
Cuartos eléctricos centralizados
Instalaciones industriales en funcionamiento continuo
La ventaja clave de la aparamenta de baja tensión MNS no es sólo su estructura extraíble sino también sudiseño modular estandarizado.
Un proyecto industrial puede incluir alimentadores de entrada de alta capacidad, alimentadores de energía general, circuitos de motores pequeños, circuitos de control y circuitos de compensación reactiva dentro de un mismo sistema de baja tensión. Estos circuitos tienen diferentes clasificaciones de corriente, requisitos de protección y métodos de control.
Por tanto, la configuración de MNS debería basarse en:
Capacidad del transformador
Corriente entrante
Cantidad de alimentador
Carga del motor
Método de arranque del motor
Requisitos de protección
Demanda de potencia reactiva
Requisitos de control y comunicación
HAGOE puede configurar la disposición del gabinete y las unidades funcionales de acuerdo con el diagrama unifilar, lista de carga o especificación técnica del proyecto del cliente.
El tablero de distribución de bajo voltaje MNS está diseñado para sistemas industriales que requieren distribución centralizada de bajo voltaje y control de motores en lugar de limitarse a una industria específica.
Las aplicaciones típicas incluyenCentrales eléctricas, subestaciones, instalaciones petroquímicas, metalurgia y laminación de acero, sistemas de energía para el transporte, industria ligera y plantas textiles..
|
Rendimiento eléctrico |
||
|
Tensión nominal de aislamiento |
660V (1000)V |
|
|
Tensión de funcionamiento nominal |
380V、660V |
|
|
Corriente máxima de trabajo del bus principal. |
6300A |
|
|
Corriente soportada a corto plazo de la barra colectora principal |
100kA/1s |
|
|
Corriente nominal máxima soportada de la barra colectora principal |
220kA/1s |
|
|
Corriente máxima de trabajo de la barra colectora vertical de distribución |
2000A |
|
|
Corriente de pico de la barra colectora vertical de distribución |
|
|
|
|
Tipo estándar |
105 kA/0,1 s 105 Ka máx. / 0,1 s |
|
|
tipo reforzado |
176 kA/0,1 s 176 Ka máx./0,1 s |
|
Cumple con las normas IEC 529 y Din 40050. |
|
IP30 para protección fija mayor a 25mm |
|
IP40 para protección fija superior a 1,0 mm |
|
IP54 protege contra el polvo y las salpicaduras en cualquier dirección |
|
Se deberá consultar al fabricante al realizar el pedido del grado de protección IP54. |
Las condiciones de servicio estándar para MNS deben confirmarse de acuerdo con los requisitos de diseño del equipo. Las condiciones típicas incluyen:
El transporte y el almacenamiento generalmente se realizan dentro de-25°C a +55°C. Se pueden considerar temperaturas más altas a corto plazo siempre que no se produzcan daños irreversibles.
Para aplicaciones especiales comoplataformas de extracción de petróleo en alta mar y plantas de energía nuclear, se debe establecer un acuerdo técnico separado con el fabricante para definir los requisitos ambientales, de aislamiento, estructurales, de materiales y de prueba.
Hagoe Electric Technology Co., Ltd. se estableció en2008y cuenta con más de 18 años de experiencia en transmisión de energía, sistemas de distribución y electrónica de potencia.
Para sistemas completos de bajo voltaje, como los tableros de distribución de bajo voltaje MNS, HAGOE ofrece más que la fabricación de gabinetes estándar. Nuestro alcance cubrediseño de esquemas eléctricos, configuración de unidades funcionales, fabricación de gabinetes, ensamblaje de componentes, pruebas de gabinete completo y entrega internacional.
la empresa sostienemás de 34 patentes nacionalesy opera instalaciones de producción equipadas con máquinas de corte por láser Trumpf de Alemania, máquinas dobladoras CNC AMADA de Japón, equipos de punzonado CNC automatizados, líneas de producción SMT y sistemas de prueba inteligentes.
Estas capacidades de fabricación respaldan la precisión de la fabricación del gabinete, la consistencia estructural y la estabilidad de la producción, mientras que el equipo de ingeniería se concentra en la configuración del sistema de acuerdo con las cargas del proyecto, la cantidad de circuitos y los requisitos de control.
HAGOE opera bajoGestión de Calidad ISO9001, Gestión Ambiental ISO14001 y Sistemas de Gestión de Seguridad y Salud Ocupacional ISO45001.
El control de calidad de MNS cubre:
Inspección de material entrante
Verificación de los principales componentes eléctricos, materiales de gabinetes y piezas relacionadas con los requisitos de adquisiciones y del proyecto.
Fabricación de gabinetes
Se utilizan procesos de corte por láser y doblado CNC para mantener la precisión dimensional y la consistencia de la fabricación.
Conjunto de unidad funcional
Inspección de estructura de cajonera, funcionamiento mecánico y conexiones eléctricas.
Inspección de barras y cableado
Inspección de instalación de barras, conexiones, aislamientos y cableado secundario.
Pruebas eléctricas
La inspección de fábrica y las pruebas de rendimiento eléctrico se llevan a cabo de acuerdo con las normas aplicables y las especificaciones técnicas del proyecto.
Este enfoque basado en procesos ayuda a reducir los riesgos de calidad causados por la variación de componentes, diferencias de ensamblaje e inconsistencias en el cableado durante la producción por lotes.
Para un proyecto de aparamenta de baja tensión MNS, el rendimiento final del sistema depende de algo más que la apariencia del gabinete.Configuración del sistema, coincidencia de componentes, diseño de cajoneras, disposición de barras, control secundario y prueba final.todos deben trabajar juntos como un solo proceso de ingeniería.
HAGOE proporciona una capacidad integrada desde I+D y fabricación hasta la entrega de proyectos y puede configurar sistemas MNS según las necesidades del cliente:
Diagrama unifilar
Lista de carga
Especificación técnica
Entorno de instalación
Requisitos de protección
Para proyectos estándar, HAGOE puede proporcionar selección de productos y confirmación de parámetros técnicos. Para proyectos de automatización industrial, petroquímica, metalurgia y distribución a gran escala, el equipo de ingeniería también puede brindar soporte a la configuración del sistema y la documentación técnica.
