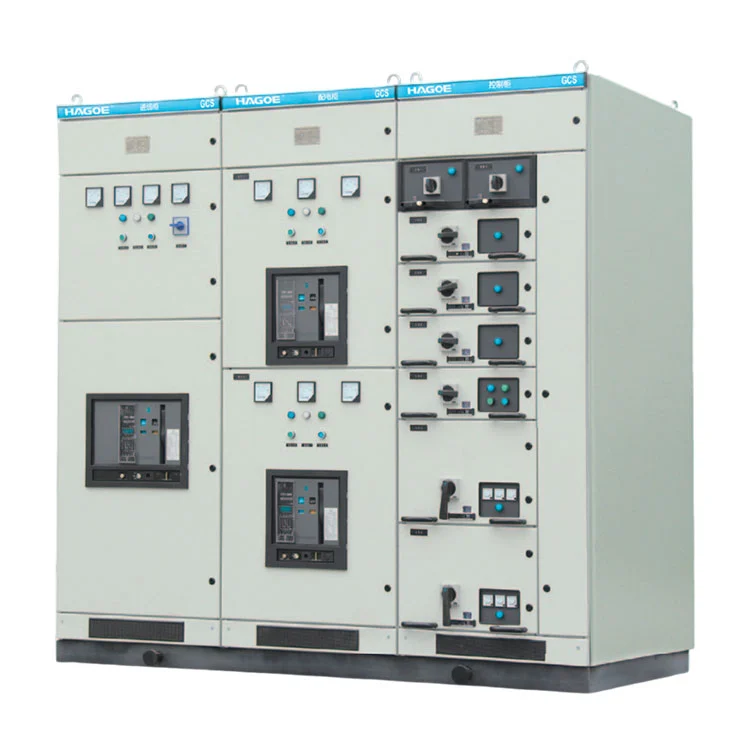

Aparamenta de baja tensión GCS

El tablero de distribución de bajo voltaje GCS es más que un gabinete de distribución de bajo voltaje convencional. Es un completo sistema de aparamenta desarrollado paraaplicaciones de distribución de alta capacidad, multicircuito y altamente automatizadas.

En grandes centrales eléctricas, instalaciones petroquímicas, líneas de producción metalúrgica y edificios de gran altura, es posible que se requiera que el sistema de bajo voltaje maneje la distribución de energía entrante, los alimentadores de salida, el control centralizado de motores y la compensación de energía reactiva dentro de la misma infraestructura eléctrica.

GCS utiliza unidades funcionales extraíbles para organizar diferentes funciones eléctricas dentro de una disposición estructurada de gabinete, lo que permite configurar los circuitos de acuerdo con los requisitos de carga reales.

Con corriente nominal hasta4000A, GCS es particularmente adecuado para grandes sistemas de distribución de bajo voltaje en lugar de la distribución convencional para el usuario final únicamente.

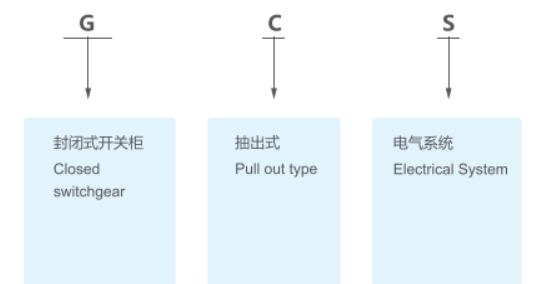

Definición del modelo

Tres funciones eléctricas básicas en un solo sistema

GCS se puede configurar en torno a tres funciones eléctricas principales:

Distribución de energía de bajo voltaje
Se utiliza para energía entrante, distribución de barras colectoras y múltiples circuitos alimentadores de salida.

Control centralizado de motores
Diseñado para el control centralizado de maquinaria de producción, bombas, ventiladores, compresores y otras cargas de motores industriales.

Compensación de potencia reactiva
Se pueden incorporar funciones de compensación reactiva según el diseño del sistema para respaldar la gestión del factor de potencia y una utilización más eficiente de la energía eléctrica.

Para instalaciones industriales altamente automatizadas, GCS también se puede configurar para la integración de interfaz con computadoras de supervisión, PLC y otros sistemas de control, lo que permite que el tablero funcione como parte de una arquitectura de automatización industrial más amplia.

Arquitectura extraíble para sistemas de alta densidad de circuitos

GCS utiliza unarquitectura extraíble de bajo voltaje, permitiendo disponer las unidades funcionales según el esquema de distribución.

Los grandes proyectos industriales pueden requerir múltiples circuitos con diferentes clasificaciones y funciones dentro de la misma línea de tableros. Con una configuración completamente fija, el mantenimiento del circuito, la modificación del sistema y el servicio del equipo pueden volverse más restrictivos.

GCS organiza los circuitos a través de unidades funcionales extraíbles, creando una disposición más estructurada para las funciones de distribución, control y protección.

Esta arquitectura es particularmente adecuada para:

Sistemas de distribución de múltiples alimentadores.

Aplicaciones MCC centralizadas

Grandes proyectos de automatización industrial

Sistemas de producción que requieren un mantenimiento eficiente de los equipos.

Diseñado para sistemas de energía industriales automatizados

GCS es particularmente adecuado para sistemas de distribución que requieren interfaces informáticas y niveles más altos de automatización.

Los sistemas de energía industriales modernos necesitan más que una distribución de energía básica. Los operadores también pueden necesitar acceso al estado operativo, a los parámetros del circuito y a la información de control. Por lo tanto, las aparamentas de baja tensión deben interactuar de manera efectiva con la arquitectura de control industrial más amplia.

Dependiendo de los requisitos del proyecto, GCS puede incorporar componentes adecuados de medición, protección y control e interactuar con PLC, sistemas de supervisión o computadoras industriales.

Esta combinación de control y distribución de energía hace que GCS sea adecuado para industrias de producción continua como la petroquímica, la metalurgia, la generación de energía y la fabricación textil.

Parámetro técnico

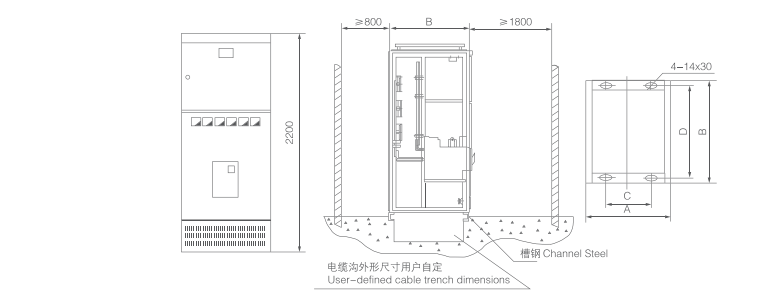

Diagrama de instalación

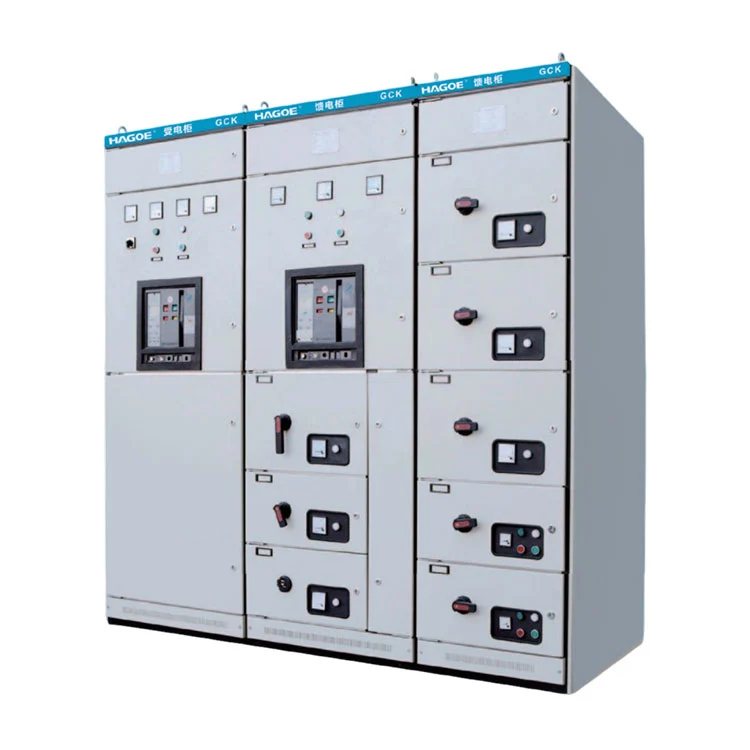

Aparamenta de baja tensión GCS frente a GCK

Tanto GCS como GCK utilizan arquitecturas extraíbles, pero sus aplicaciones de ingeniería típicas son diferentes.

GCK se utiliza comúnmente paraDistribución industrial de baja tensión y control de motores., con énfasis en aplicaciones para PC y MCC.

GCS está más orientado haciaSistemas de distribución de bajo voltaje de alta capacidad, alta densidad y altamente automatizados.. Con una corriente nominal de hasta 4000 A, está diseñado para aplicaciones integradas que involucran distribución a gran escala, control centralizado de motores y compensación de potencia reactiva.

Por lo tanto, la selección del producto debe considerar:

Capacidad del sistema → Número de circuitos entrantes/salientes → Cargas de motor → Requisitos de automatización → Compensación reactiva → Espacio de instalación → Requisitos de mantenimiento

Industrias aplicables

Plantas de energía

GCS se puede utilizar en sistemas de energía auxiliar de bajo voltaje en plantas de energía, proporcionando distribución y control centralizados para equipos auxiliares, cargas de motores y otras cargas de bajo voltaje.

Instalaciones petroquímicas

Las instalaciones petroquímicas suelen implicar un funcionamiento continuo y altos niveles de automatización. GCS se puede aplicar a la distribución de energía y al control centralizado de motores dentro de estos entornos.

Metalurgia e Industria Pesada

Para grandes líneas de producción y cargas de motores de alta potencia, GCS proporciona una solución estructurada para distribución de bajo voltaje de múltiples circuitos y control centralizado.

Edificios de gran altura

GCS se puede integrar en sistemas de distribución de bajo voltaje en edificios grandes para la distribución centralizada de energía, iluminación y otras cargas de bajo voltaje.

Estándares de diseño y cumplimiento

El sistema GCS está diseñado de acuerdo con las normas aplicables para aparamenta y control de baja tensión, que incluyen:

• IEC 439-1: Dispositivos de distribución y control de baja tensión
• GB/T 7251 — Aparamenta de distribución y control de baja tensión
• ZBK 36001 — Cuadro completo extraíble de baja tensión
• GB/T 7251.12-2013

Los estándares aplicables del proyecto, la configuración de los componentes y los requisitos de prueba se pueden definir de acuerdo con el mercado objetivo y las especificaciones técnicas del proyecto.

Control de calidad

HAGOE opera la producción bajoISO9001, ISO14001 e ISO45001sistemas de gestión y aplica control de calidad basado en procesos a equipos eléctricos completos.

Las etapas clave de control de calidad de GCS incluyen:

Calidad de los componentes : Verificación de modelos de componentes, clasificaciones y coincidencia de circuitos de entrada, salida, control y protección.

Fabricación de gabinetes: Control de precisión de corte por láser, plegado CNC y ensamblaje de gabinetes.

Sistema de barras colectoras: Verificación de especificaciones de barras, conexiones, calidad de instalación y requisitos de aislamiento.

Unidades funcionales: Inspección del conjunto extraíble, estructura mecánica y conexiones eléctricas.

Control secundario: Inspección de cableado de control, terminales, circuitos de medida y señal.

Pruebas de gabinete completo: Inspección previa a la entrega y pruebas de rendimiento eléctrico de acuerdo con los requisitos aplicables del proyecto.

Preguntas frecuentes

¿Para qué se utiliza la aparamenta de baja tensión GCS?

GCS se utiliza principalmente para distribución de energía de bajo voltaje, control centralizado de motores y compensación de energía reactiva en plantas de energía, instalaciones petroquímicas, metalurgia, plantas textiles, edificios de gran altura y otras aplicaciones industriales.

¿Cuál es la corriente nominal máxima de GCS?

GCS se puede configurar con una corriente nominal de hasta 4000 A, y la clasificación final está determinada por el diseño de entrada, barra colectora y alimentador.

¿Qué clasificaciones de voltaje están disponibles?

El sistema está diseñado para sistemas de CA de bajo voltaje de 380 V, 400 V y 660 V con frecuencias nominales de 50 Hz o 60 Hz.

¿Se puede utilizar GCS para el control de motores?

Sí. GCS se puede configurar con unidades funcionales relacionadas con MCC para control, distribución y protección centralizados de motores industriales.

¿Puede GCS incluir compensación de potencia reactiva?

Sí. Se pueden incorporar funciones de compensación de potencia reactiva de acuerdo con los requisitos de diseño del proyecto y gestión del factor de potencia.
