A medida que las redes 5G se expanden hacia una mayor capacidad, una cobertura más amplia y una infraestructura más distribuida, la energía confiable se ha convertido en una parte fundamental del rendimiento de los sitios de telecomunicaciones. El5GPanel de fuente de alimentación CC para exterioresdeHAGOEestá diseñado para proporcionar una solución de energía exterior integrada que combina conversión de energía de CC, distribución de CA/CC, administración de baterías, monitoreo, administración térmica y protección en un solo gabinete.
Un sitio de telecomunicaciones moderno necesita más que un gabinete de distribución eléctrica convencional. Los equipos 5G para exteriores deben funcionar continuamente mientras enfrentan cambios de temperatura, humedad, polvo, sobretensiones, envejecimiento de la batería, espacio de instalación limitado y requisitos de mantenimiento remoto. Un panel de fuente de alimentación de CC para exteriores 5G integrado puede abordar estos desafíos combinando múltiples funciones de administración de energía en un sistema exterior coordinado.

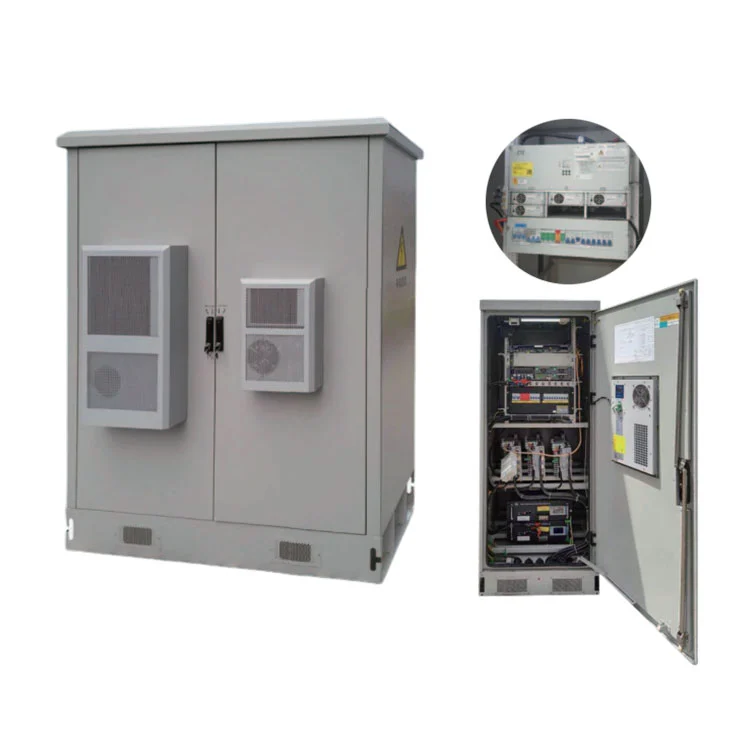

La serie H5GY de HAGOE es una solución de alimentación integrada de 48 V CC para exteriores diseñada para estaciones base 5G y 4G, redes FTTx, equipos de comunicación de datos, redes de acceso y sitios de telecomunicaciones desatendidos. El sistema admite configuraciones de 200 A y 300 A, protección de gabinete IP55, múltiples interfaces de comunicación, administración de baterías, monitoreo y arreglos de distribución personalizables.
La infraestructura 5G depende de una gran cantidad de sitios de comunicación distribuidos en ciudades, áreas industriales, redes de transporte, zonas comerciales y ubicaciones remotas. A diferencia de las salas de equipos interiores, los sitios de telecomunicaciones exteriores están directamente expuestos a condiciones ambientales que pueden afectar el rendimiento de los equipos eléctricos y de las baterías.
Por lo tanto, una arquitectura de energía exterior confiable debe abordar varios desafíos simultáneamente:
Por estas razones, un gabinete de energía integrado puede ser más práctico que ensamblar múltiples componentes independientes de administración de energía en cada ubicación de telecomunicaciones.
Un panel de fuente de alimentación de CC para exteriores 5G es un sistema de energía de telecomunicaciones para exteriores diseñado para suministrar, distribuir, monitorear y proteger energía de CC para equipos de comunicación. Dependiendo de la configuración del proyecto, el gabinete puede combinar distribución CA/CC, módulos rectificadores, sistemas de baterías, funciones de monitoreo, gestión térmica y protección contra sobretensiones.
La serie HAGOE H5GY utiliza una arquitectura de gabinete integrada destinada a sitios de comunicación 5G y 4G. Su arquitectura de alimentación de 48 V CC se puede configurar según los requisitos reales de los equipos de telecomunicaciones en lugar de depender de una única configuración fija.
Este enfoque es particularmente útil para contratistas de telecomunicaciones, empresas de EPC, distribuidores e integradores de sistemas que necesitan equilibrar la capacidad de energía, los requisitos de respaldo, las dimensiones del gabinete, las condiciones ambientales y los requisitos de monitoreo remoto.
En lugar de instalar gabinetes separados para cada función de administración de energía, un sistema exterior integrado puede reunir los componentes principales en un gabinete coordinado. Esto puede simplificar la instalación, mejorar la utilización del espacio y hacer que el mantenimiento a nivel del sitio sea más sencillo.
Los equipos de telecomunicaciones suelen depender de arquitecturas de alimentación de CC, lo que hace que la salida de CC estable sea una consideración esencial para las estaciones base y los nodos de comunicación. La serie H5GY puede integrar componentes de fuente de alimentación de 48 VCC, módulos rectificadores, distribución de CA/CC, sistemas de baterías y módulos de monitoreo según los requisitos del proyecto.
Los gabinetes de telecomunicaciones exteriores deben diseñarse de manera diferente a los paneles eléctricos interiores. La serie H5GY proporciona una configuración de gabinete exterior IP55 para ayudar a proteger los componentes eléctricos internos de la exposición ambiental común.
La batería de respaldo permite que los equipos de telecomunicaciones continúen funcionando durante interrupciones de energía seleccionadas. La arquitectura de monitoreo integrada puede admitir el cálculo de la capacidad de la batería, la compensación de temperatura, las pruebas de batería en línea, la regulación automática de voltaje y la limitación de corriente.
La gestión del calor es importante porque los componentes electrónicos y las baterías pueden responder de forma diferente a la temperatura. La serie H5GY utiliza tecnología de aislamiento de conductos de aire entre el compartimiento del equipo y el compartimiento de la batería para ayudar a reducir el efecto del calor generado por la electrónica de potencia en el área de la batería.
Los operadores de telecomunicaciones modernos requieren cada vez más acceso remoto a la información del sistema eléctrico. Dependiendo de la configuración seleccionada, el sistema admite interfaces de comunicación RS232, RS485, TCP/IP, RJ45 y de contacto seco. Los protocolos de comunicación CDT, Modbus e IEC 61850 también se pueden configurar como opciones.
El sistema se puede configurar con una memoria de gran capacidad capaz de almacenar más de 500.000 registros históricos de fallas y operaciones. Esto puede proporcionar información útil para el análisis de mantenimiento y la resolución de problemas.
La elección de un gabinete de energía para telecomunicaciones debe basarse en los cálculos de carga reales y los requisitos del sitio, en lugar de basarse únicamente en la capacidad del gabinete. Las siguientes especificaciones ilustran la arquitectura configurable disponible para el sistema HAGOE.
| Elemento de configuración | Parámetro técnico | Configuración |
|---|---|---|
| Tipo de sistema | Sistema de alimentación CC integrado para exteriores | Arquitectura estándar |
| Opciones de capacidad | 200A / 300A | Dependiente del proyecto |
| Protección al aire libre | IP55 | Protección estándar del gabinete |
| Voltaje de entrada | CA 380 V ±20 % | Estándar |
| Frecuencia nominal | 50Hz ±10% | Estándar |
| Comunicación | RS232 / RS485 / TCP/IP / Contacto seco | Configurable |
| Módulos de carga | 10A, 20A, 30A u otras configuraciones especificadas | Requerido |
| Inspección de batería | Hasta 4 módulos | Requerido |
| Monitoreo de batería | Hasta 32 módulos | Opcional |
| Módulo inversor | 1K / 2K / 3K / 5K | Opcional |
| Tamaño del gabinete | 800 × 600 × 2260 mm o 2360 mm | Personalizable |
La cantidad final del rectificador, la capacidad de la batería, la disposición del disyuntor, la configuración de entrada/salida y la duración del respaldo deben confirmarse mediante los cálculos de carga del proyecto antes de la adquisición.
La aplicación principal es la infraestructura celular al aire libre. Un gabinete de alimentación de CC centralizado para exteriores puede proporcionar conversión de energía, respaldo de batería, distribución y monitoreo para equipos de comunicación.
Las redes de acceso a fibra suelen incluir numerosos nodos de comunicación distribuidos. Un gabinete exterior integrado puede combinar conversión de energía, energía de respaldo, monitoreo y distribución en una solución compacta.
Los equipos de comunicación y acceso que requieren una fuente de alimentación de CC centralizada pueden beneficiarse del monitoreo remoto, la administración de baterías y la distribución configurable.
Los sitios remotos pueden resultar difíciles y costosos de inspeccionar con frecuencia. La protección exterior, el monitoreo ambiental, la administración de baterías y la comunicación remota ayudan a reducir la dependencia de la inspección manual continua.
Cuando los sitios 3G o 4G existentes se actualizan a 5G, es posible que el sistema de energía deba adaptarse a requisitos de carga más altos o diferentes. Un gabinete de alimentación de CC configurable permite a los ingenieros evaluar juntos el nuevo perfil de carga, los requisitos de la batería y la disposición de distribución.
Para los operadores de telecomunicaciones, contratistas EPC e integradores de sistemas, seleccionar el sistema correcto requiere más que comparar el amperaje nominal. Se deben evaluar cinco factores clave antes de realizar un pedido.
Determine la carga operativa continua y considere la expansión futura. Esto ayuda a establecer si es apropiada una configuración de 200 A, 300 A u otra.
La capacidad de la batería debe calcularse según la carga real, la duración requerida del respaldo, las características de la batería y las condiciones operativas locales.
Identifique la cantidad requerida de circuitos de CA y CC, posiciones de disyuntores, grupos de entrada/salida y requisitos de apagado por etapas.
Confirme si la plataforma de administración del sitio existente requiere TCP/IP, RS485, RS232, contactos secos, Modbus u otro método de comunicación.
Durante la selección del sistema se deben considerar la temperatura ambiente, la humedad, la radiación solar, la ubicación de la instalación, la ventilación y la accesibilidad para el mantenimiento.
Un proceso de selección basado en proyectos puede ayudar a evitar sistemas de tamaño insuficiente y capacidad de equipo innecesaria, mejorando el valor general de la inversión.
HAGOE Electric Technology Co., Ltd. se dedica a la fabricación de equipos eléctricos desde 2008, con una cobertura de productos que abarca sistemas de energía de CC, UPS/EPS, distribución de energía, control de automatización, equipos eléctricos de nueva energía y sistemas de energía inteligentes relacionados.
Para los compradores internacionales que buscan un fabricante o proveedor de China, el modelo de ingeniería basado en fábrica de la empresa puede proporcionar un proceso de adquisición más integrado que cubra la selección técnica, la fabricación, las pruebas, la documentación y el soporte de exportación.
HAGOE integra servicios de I+D, ingeniería, fabricación, pruebas y exportación. Sus capacidades de producción incluyen la fabricación de gabinetes, montaje eléctrico, integración de sistemas de monitoreo, puesta en servicio del sistema e inspección final.
De acuerdo con el alcance de certificación y producto aplicable, HAGOE mantiene los sistemas de gestión ISO9001, ISO14001 e ISO45001 y cuenta con certificaciones que incluyen CCC, CE, CB y RoHS. La empresa también reporta más de 34 patentes nacionales.
Para los contratistas, distribuidores e integradores de sistemas EPC de telecomunicaciones, HAGOE puede respaldar la selección técnica, el diseño de soluciones personalizadas, la preparación de cotizaciones, el seguimiento de la producción, la documentación de inspección, la coordinación logística y la puesta en servicio remota.
Sí. Los proyectos de telecomunicaciones a menudo difieren en las dimensiones del gabinete, los requisitos de carga, la capacidad de la batería, los protocolos de comunicación, la arquitectura de distribución y las condiciones ambientales. Por lo tanto, un gabinete estandarizado puede requerir ajustes de ingeniería antes de su implementación.
La serie H5GY se puede adaptar a requisitos específicos del proyecto, incluidos:
HAGOE también ofrece servicios OEM y ODM para clientes internacionales, lo que permite a los contratistas de telecomunicaciones e integradores de sistemas desarrollar un gabinete de energía según las especificaciones de su proyecto en lugar de adaptar su proyecto a una configuración estándar rígida.
Se utiliza para proporcionar, distribuir, monitorear y proteger energía CC para infraestructuras de telecomunicaciones exteriores, como estaciones base 5G y 4G, redes FTTx, redes de acceso y equipos de comunicación de datos.
La serie HAGOE H5GY admite configuraciones de 200A y 300A. La capacidad final debe seleccionarse de acuerdo con la carga de CC real, los requisitos de expansión futuros y las necesidades de respaldo de batería.
Sí. La arquitectura del sistema admite un compartimento de batería y funciones de gestión de batería. El tipo, la capacidad y la cantidad de la batería deben determinarse de acuerdo con el tiempo de respaldo requerido y la carga del proyecto.
Sí. Dependiendo de la configuración, el sistema puede admitir interfaces TCP/IP, RS485, RS232, RJ45 y de contacto seco. También se pueden configurar protocolos de comunicación adicionales como Modbus.
La serie H5GY utiliza una configuración de protección de gabinete para exteriores IP55, lo que ayuda al sistema a cumplir con los requisitos ambientales de las instalaciones de telecomunicaciones al aire libre.
Sí. HAGOE admite la personalización OEM y ODM que cubre la estructura del gabinete, la configuración eléctrica, las interfaces de monitoreo, la marca, el empaque y la documentación técnica relacionada.
HAGOE proporciona documentación de instalación en inglés, orientación técnica remota, asistencia para la puesta en servicio, capacitación operativa y solución de problemas remota. El soporte para proyectos más grandes se puede coordinar de acuerdo con los requisitos del proyecto.
HAGOE es un fabricante con sede en Wenzhou, Zhejiang, China. Fundada en 2008, la empresa integra servicios de I+D, fabricación, pruebas, ventas y exportación.
Una infraestructura eléctrica confiable es fundamental para mantener estables los servicios de comunicación 5G. Un diseño adecuadoPanel de fuente de alimentación CC para exteriores 5Gpuede combinar conversión de energía, distribución, respaldo de batería, monitoreo, gestión ambiental y protección en una solución exterior coordinada. Este enfoque integrado puede simplificar la implementación del sitio y al mismo tiempo respaldar los requisitos de confiabilidad de las redes de telecomunicaciones modernas.
Con capacidad configurable, protección exterior IP55, gestión de baterías, comunicación remota, distribución personalizable y soporte de ingeniería orientado a proyectos, la serie H5GY de HAGOE ofrece una opción práctica para operadores de telecomunicaciones, contratistas EPC, distribuidores e integradores de sistemas. Si está planificando un nuevo sitio 5G, actualizando una red de telecomunicaciones existente o comprando un sistema de alimentación de CC para exteriores personalizado de un fabricante chino,contáctanospara analizar sus requisitos de carga, tiempo de respaldo de la batería, configuración del gabinete, protocolo de comunicación y especificaciones del proyecto con el equipo de ingeniería de HAGOE.
