Resumen del artículo: Aparamenta de baja tensión GCSestá diseñado para sistemas de energía de baja tensión automatizados, multicircuitos y de alta capacidad. Con unidades funcionales extraíbles, control centralizado de motores, distribución de energía y capacidades de compensación de energía reactiva, puede soportar aplicaciones exigentes en plantas de energía, instalaciones petroquímicas, metalurgia, plantas textiles y edificios de gran altura.HAGOEproporciona soluciones GCS para proyectos que requieren distribución eléctrica confiable, configuración de circuitos flexibles e integración con sistemas de control industrial modernos.
Tabla de contenido
¿Qué es la aparamenta de bajo voltaje GCS?
¿Cuáles son las funciones clave de los conmutadores GCS?
¿Por qué es importante el diseño extraíble?
¿Cuáles son los principales parámetros técnicos?
¿Dónde se utiliza habitualmente la aparamenta GCS?
¿Cómo se compara GCS con el tablero de distribución GCK?
¿Cómo se debe seleccionar un sistema de aparamenta GCS?
¿Cómo apoya HAGOE la calidad y el cumplimiento?

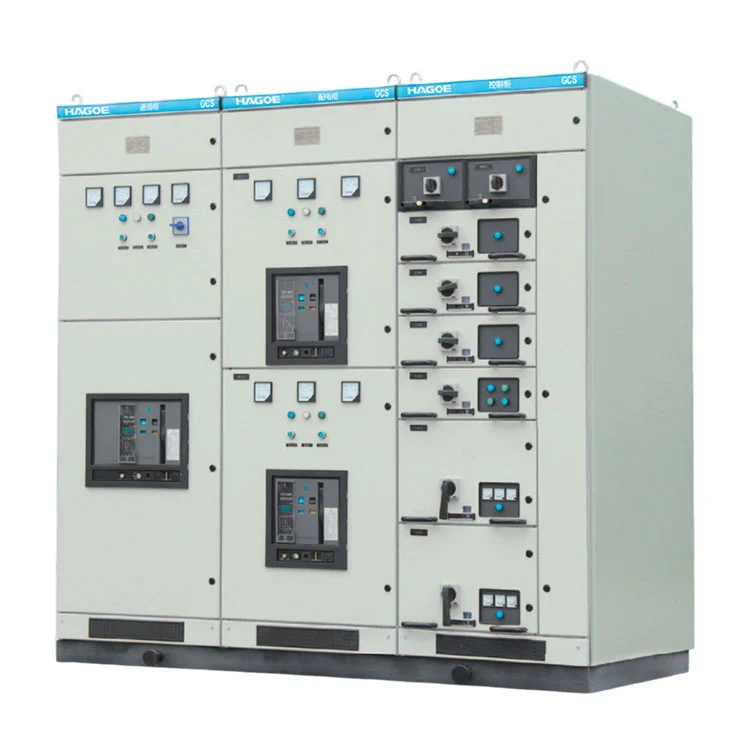

¿Qué es la aparamenta de bajo voltaje GCS?
La aparamenta de bajo voltaje HAGOE GCS es un sistema de aparamenta de baja tensión extraíble desarrollado para distribución de energía a gran escala, control centralizado de motores y compensación de potencia reactiva. Es adecuado para sistemas de alimentación de CA trifásicos que funcionan a 50 Hz o 60 Hz, con voltajes de trabajo nominales típicos de 380 V, 400 V y 660 V.
A diferencia de un gabinete de distribución básico diseñado para una cantidad limitada de circuitos, GCS está diseñado para sistemas eléctricos donde se deben organizar múltiples alimentadores entrantes y salientes, cargas de motor y funciones de control dentro de una línea estructurada de tableros de distribución.
El sistema puede manejar corrientes nominales de hasta 4000 A, lo que lo hace adecuado para grandes instalaciones industriales y otras aplicaciones con cargas eléctricas sustanciales de bajo voltaje.
Su arquitectura también puede admitir conexiones con PLC, computadoras de supervisión y otros sistemas de control industrial. Esto hace que GCS sea particularmente relevante para instalaciones donde la distribución eléctrica y la automatización deben operar como parte de una infraestructura integrada.
¿Cuáles son las funciones clave de los conmutadores GCS?
El valor de un sistema GCS proviene de su capacidad para combinar varias funciones eléctricas importantes dentro de una configuración coordinada de aparamenta de bajo voltaje.
Distribución de energía de bajo voltaje
GCS se puede configurar para energía entrante, distribución de barras colectoras y múltiples circuitos alimentadores de salida. Esta disposición permite distribuir la energía eléctrica desde la sección principal de entrada a diferentes líneas de producción, grupos de equipos y cargas auxiliares.
Control centralizado de motores
Las instalaciones industriales suelen contener una gran cantidad de motores que accionan bombas, ventiladores, compresores, transportadores y equipos de producción. GCS puede incorporar unidades funcionales para control y protección centralizados de motores, ayudando a organizar estas cargas dentro de una arquitectura estructurada de control de motores.
Compensación de potencia reactiva
Se puede incorporar compensación de potencia reactiva según los requisitos del proyecto. Cuando se diseñan adecuadamente como parte del sistema eléctrico, los equipos de compensación pueden respaldar la gestión del factor de potencia y mejorar la utilización de la energía eléctrica.
Integración de automatización industrial
Para entornos de producción altamente automatizados, GCS se puede configurar con componentes de medición, protección, control y comunicación. Estas funciones permiten que el tablero interactúe con PLC, computadoras de supervisión y sistemas de automatización industrial más amplios.
- Distribución de energía entrante y saliente.
- Control centralizado de motores
- Protección y medición de circuitos.
- Compensación de potencia reactiva
- Integración de PLC y sistema de supervisión
- Gestión eléctrica multicircuito.
¿Por qué es importante el diseño extraíble?
Una de las características importantes de GCS es su arquitectura de unidad funcional extraíble. En lugar de tratar todo el gabinete como un conjunto eléctrico fijo, se pueden organizar diferentes circuitos a través de unidades funcionales según sus funciones eléctricas y requisitos de carga.
Este enfoque puede resultar valioso en grandes proyectos industriales donde las cargas eléctricas tienen diferentes clasificaciones de corriente, requisitos de control y programas de mantenimiento.
Por ejemplo, una instalación de producción puede necesitar circuitos separados para motores, bombas, ventiladores, equipos auxiliares y alimentadores de salida. Una configuración extraíble proporciona un método estructurado para organizar estas funciones dentro del sistema de aparamenta.
Beneficios clave de la arquitectura extraíble
- Organización de circuitos flexibles:Las unidades funcionales se pueden disponer según el diseño de distribución.
- Alta densidad de circuito:Se pueden organizar múltiples funciones eléctricas dentro de una alineación coordinada.
- Comodidad de mantenimiento:La estructura extraíble puede simplificar el acceso a unidades funcionales individuales durante el mantenimiento.
- Flexibilidad de aplicación:La arquitectura es adecuada para distribución, control de motores y proyectos orientados a la automatización.
- Ampliación del sistema:La configuración estructurada se puede adaptar a los requisitos del circuito específicos del proyecto.
Para instalaciones con numerosos alimentadores y requisitos de producción continua, estas características pueden hacer que el tablero extraíble sea una consideración importante durante la planificación del sistema eléctrico.
¿Cuáles son los principales parámetros técnicos?
Las especificaciones técnicas siempre deben confirmarse con el diseño final del proyecto, el cronograma de carga eléctrica y las normas aplicables. Los siguientes parámetros resumen las especificaciones clave proporcionadas para el sistema GCS.
| Parámetro | Especificación |
|---|---|
| Tensión nominal del circuito principal | 380 V/400 V/660 V CA |
| Frecuencia nominal | 50Hz/60Hz |
| Tensión nominal de aislamiento | 690V / 1000V |
| Corriente nominal de barra horizontal | Hasta 4000A |
| Corriente nominal de barra vertical | 1000A |
| Corriente soportada de corta duración de la barra colectora | 50kA/80kA, 0,1s |
| Corriente soportada máxima de la barra colectora | 105kA/176kA |
| Voltaje de prueba de frecuencia de alimentación del circuito principal | 2500V / 1min |
| Voltaje de prueba de frecuencia de potencia del circuito auxiliar | 1760 V / 1 minuto |
| Nivel de protección | IP30/IP40 |
Estos parámetros demuestran por qué GCS generalmente se considera para aplicaciones industriales de bajo voltaje de alta capacidad en lugar de una simple distribución para el usuario final. La configuración final debe seleccionarse según las características de carga, los requisitos de cortocircuito, las condiciones ambientales y las especificaciones del proyecto.
¿Dónde se utiliza habitualmente la aparamenta GCS?
GCS está diseñado para aplicaciones donde la distribución eléctrica involucra múltiples circuitos, cargas sustanciales y requisitos de control centralizado. Su rango de aplicaciones cubre varios entornos industriales y comerciales exigentes.
Plantas de energía
En las instalaciones de generación de energía, el GCS se puede utilizar dentro de sistemas de energía auxiliar de bajo voltaje para distribuir electricidad a equipos auxiliares, motores y otras cargas de bajo voltaje.
Instalaciones petroquímicas
Las plantas petroquímicas suelen funcionar de forma continua y dependen en gran medida de equipos automatizados. GCS puede admitir distribución de bajo voltaje y control centralizado de motores para bombas, ventiladores, compresores y equipos de producción relacionados.
Metalurgia e Industria Pesada
Las grandes líneas de producción pueden requerir múltiples circuitos de motores y alimentadores de alta potencia. GCS proporciona una plataforma estructurada para organizar estos circuitos y al mismo tiempo respalda el control y la protección centralizados.
Fabricación Textil
Las plantas textiles pueden contener numerosas máquinas accionadas eléctricamente que operan dentro de procesos de producción coordinados. Un sistema de aparamenta centralizado de bajo voltaje puede ayudar a organizar los circuitos de distribución y control de motores.
Edificios de gran altura
Los edificios grandes también pueden requerir distribución centralizada de bajo voltaje para iluminación, equipos y otras cargas eléctricas. Se puede considerar GCS cuando el sistema de distribución requiere mayor capacidad y múltiples circuitos coordinados.
¿Cómo se compara GCS con el tablero de distribución GCK?
Tanto GCS como GCK están asociados con aplicaciones de aparamenta extraíble de bajo voltaje, pero los requisitos del proyecto deben determinar qué arquitectura es apropiada. GCK se asocia comúnmente con la distribución industrial de bajo voltaje y el control de motores, mientras que GCS está orientado hacia aplicaciones de alta capacidad, alta densidad y altamente automatizadas.
| Consideración | GCS | GCK |
|---|---|---|
| Aplicación típica | Sistemas orientados a la automatización y distribución a gran escala. | Distribución industrial y control de motores. |
| Arquitectura | Unidades funcionales extraíbles | Unidades funcionales extraíbles |
| Capacidad del sistema | Configuración de corriente nominal de hasta 4000 A | Seleccionado según la configuración del proyecto. |
| Control de motores | Apoyado | Aplicación común |
| Integración de automatización | Adecuado para integración de PLC y sistemas de supervisión | Depende de la configuración del proyecto |
| Compensación de potencia reactiva | Se puede incorporar según diseño. | Dependiente del proyecto |
La comparación no debe considerarse como una regla universal de selección de equipos. Los ingenieros eléctricos deben evaluar el perfil de carga completo, la disposición del circuito, los requisitos de automatización, las condiciones de instalación y los estándares aplicables antes de elegir una arquitectura de aparamenta.
¿Cómo se debe seleccionar un sistema de aparamenta GCS?
Elegir una configuración de GCS adecuada requiere más que verificar la corriente nominal. Un sistema diseñado adecuadamente debe hacer coincidir el tablero con la arquitectura de distribución eléctrica completa.
1. Determine el voltaje del sistema
Confirme si el proyecto opera a 380V, 400V o 660V y verifique la frecuencia requerida, el nivel de aislamiento y otras características eléctricas.
2. Calcule la carga y la corriente
Analice la energía entrante, las cargas del alimentador, las cargas del motor y los requisitos de capacidad futuros. Las capacidades de la barra colectora y de la unidad funcional deben seleccionarse de acuerdo con el diseño eléctrico real.
3. Definir el número de circuitos
Enumere los alimentadores de entrada, los alimentadores de salida, los circuitos de control de motores, los circuitos auxiliares y otros requisitos funcionales antes de finalizar la disposición del gabinete.
4. Evaluar los requisitos de automatización
Si la instalación utiliza PLC, computadoras industriales o sistemas de supervisión, definir las interfaces de medición, protección, control y comunicación requeridas durante la etapa de diseño del tablero.
5. Considere los requisitos de mantenimiento
Para instalaciones de producción continua, la accesibilidad al mantenimiento y la organización de la unidad funcional pueden ser factores importantes para determinar la configuración extraíble adecuada.
- Tensión y frecuencia nominales
- Corriente total e individual del circuito.
- Requisitos de resistencia a cortocircuitos
- Número y tipo de unidades funcionales.
- Requisitos de control del motor
- Requisitos de compensación reactiva
- Interfaces de automatización y comunicación.
- Dimensiones del gabinete y espacio de instalación.
- Requisitos medioambientales y de protección.
¿Cómo apoya HAGOE la calidad y el cumplimiento?
En el caso de los equipos de distribución industriales, la calidad de fabricación está estrechamente relacionada con la seguridad eléctrica, la confiabilidad y el rendimiento operativo a largo plazo. HAGOE afirma que su producción opera bajo los sistemas de gestión ISO9001, ISO14001 e ISO45001 y aplica un control de calidad basado en procesos en toda la producción de equipos eléctricos.
Las actividades de control de calidad para GCS incluyen verificación de componentes, fabricación de gabinetes, inspección de barras colectoras, ensamblaje de unidades funcionales, inspección de control secundario y pruebas de gabinete completo.
| Etapa de control de calidad | Enfoque primario |
|---|---|
| Verificación de componentes | Modelo, clasificación y compatibilidad de componentes eléctricos. |
| Fabricación de gabinetes | Corte por láser, plegado CNC y precisión de montaje. |
| Inspección de barras colectoras | Especificaciones de barras, conexiones, instalación y aislamiento. |
| Inspección de unidades funcionales | Estructura mecánica, montaje y conexiones eléctricas. |
| Inspección de control secundario | Cableado de control, terminales, circuitos de medición y señal. |
| Pruebas de gabinete completo | Inspección previa a la entrega y pruebas de rendimiento eléctrico. |
El sistema GCS está diseñado con referencia a los estándares aplicables de aparamenta y control de baja tensión, incluidos IEC 439-1, GB/T 7251, ZBK 36001 y GB/T 7251.12-2013. Los estándares exactos, la selección de componentes y los requisitos de prueba deben confirmarse de acuerdo con el mercado de destino y las especificaciones del proyecto.
Para más información sobre HAGOESoluciones de aparamenta de baja tensión., los compradores pueden revisar la gama de productos y comparar diferentes configuraciones de gabinetes según los requisitos de su aplicación.
Preguntas frecuentes
¿Para qué se utiliza principalmente la aparamenta de baja tensión GCS?
GCS se utiliza principalmente para distribución de energía de bajo voltaje, control centralizado de motores y compensación de potencia reactiva en grandes sistemas eléctricos industriales y comerciales. Las aplicaciones típicas incluyen plantas de energía, instalaciones petroquímicas, metalurgia, plantas textiles y edificios de gran altura.
¿Cuál es la corriente nominal máxima de GCS?
El sistema GCS se puede configurar para una corriente nominal de hasta 4000 A. La clasificación de corriente final depende del circuito entrante, el diseño de la barra colectora, la configuración del alimentador y los requisitos generales del proyecto.
¿Qué clasificaciones de voltaje están disponibles para GCS?
GCS está diseñado para sistemas de CA de bajo voltaje de 380 V, 400 V y 660 V, con frecuencias nominales de 50 Hz o 60 Hz.
¿Se puede utilizar GCS para el control centralizado de motores?
Sí. GCS puede incorporar unidades funcionales relacionadas con el control de motores para distribución, control y protección centralizados de motores industriales como bombas, ventiladores y compresores.
¿Se puede incorporar la compensación de potencia reactiva al GCS?
Sí. Se puede incorporar compensación de potencia reactiva de acuerdo con los requisitos de diseño eléctrico y gestión del factor de potencia del proyecto.
¿Se puede integrar GCS con PLC o sistemas de control industrial?
Sí. Dependiendo de la configuración del proyecto, GCS puede incorporar componentes de medición, protección y control e interactuar con PLC, computadoras de supervisión y otros sistemas de automatización industrial.
