Panel de fuente de alimentación CC HAGOE GZDWProporciona energía auxiliar de CC confiable para subestaciones, plantas de energía y sistemas industriales, con salida de 110 V/220 V, carga modular y monitoreo inteligente.
Panel de fuente de alimentación CC HAGOE GZDWes un sistema de energía auxiliar de CC integrado diseñado para subestaciones, plantas de energía, instalaciones industriales e infraestructura eléctrica crítica. Desarrollado porHAGOE Tecnología eléctrica Co., Ltd., un fabricante de equipos de suministro de energía establecido en2008, elSerie GZDWCombina conversión CA/CC, gestión de carga de baterías, distribución de CC, monitoreo de aislamiento y supervisión inteligente del sistema en un solo gabinete.
A diferencia de un simple gabinete de carga de CC, elsistema GZDWestá diseñado como una solución completa de energía operativa de CC. Proporciona energía CC estable para protección de relés, operación de aparamenta, equipos de automatización, sistemas de comunicación y otros circuitos secundarios que requieren disponibilidad de energía continua.
El sistema admite múltiples configuraciones de batería, que incluyen:
Panel de fuente de alimentación CC de plomo-ácido GZDW
Panel de fuente de alimentación CC de litio GZDW
Panel de fuente de alimentación CC de Ni-Cd GZDW
También es configurable comoGabinetes de carga de 48 V CC, Gabinetes de carga de 110 V CCyGabinetes de carga de 220 V CCsegún los requisitos de voltaje de diferentes aplicaciones.
Con unidades de carga modulares, monitoreo inteligente y múltiples opciones de comunicación, elSerie GZDWproporciona una plataforma de energía CC flexible para proyectos EPC nacionales y extranjeros.
En las subestaciones y sistemas eléctricos industriales modernos, la confiabilidad de la energía CC afecta directamente el funcionamiento de los relés de protección, los disyuntores y los equipos de automatización.
ElPanel de fuente de alimentación CC GZDWIntegra las siguientes secciones funcionales:
Entrada y rectificación de CA.
El sistema convierteCA380Venergía de entrada en salida CC estable a través de módulos de carga de alta eficiencia. Múltiples módulos de carga pueden operar en paralelo para mejorar la redundancia y la flexibilidad de mantenimiento.
Carga y gestión de baterías.
El sistema admite funciones de carga flotante, carga de ecualización y gestión de batería. Se pueden seleccionar diferentes tipos de baterías según los requisitos del proyecto, incluidas baterías de plomo-ácido, litio y Ni-Cd.
Distribución CC
La salida de CC se distribuye a través de circuitos alimentadores independientes con funciones de protección y monitoreo, proporcionando energía confiable para equipos secundarios.
Supervisión del sistema
La unidad de monitoreo inteligente registra continuamente las condiciones de operación, alarmas y eventos históricos, lo que ayuda a los operadores a identificar el estado del sistema y los requisitos de mantenimiento.
ElHG-E5(7 pulgadas) yHG-E6(10,4 pulgadas) los sistemas de monitoreo representan la evolución de HAGOE desde los tradicionales sistemas de CC operados con llave hasta plataformas inteligentes de control táctil industrial.
El sistema de monitoreo admite diferentes arquitecturas de sistemas DC:
Batería simple con cargador simple, Batería simple con cargadores dobles, Baterías dobles con cargador simple, Baterías dobles con cargadores dobles
La pantalla táctil a color de calidad industrial proporciona una interfaz más clara para el funcionamiento, la configuración de parámetros y el análisis de fallos.
Las principales funciones de monitoreo incluyen:
Monitoreo del módulo de carga, Inspección de la batería, Monitoreo del aislamiento de derivaciones, Monitoreo del estado del interruptor, Registro histórico de fallas, Gestión de comunicaciones
El sistema puede almacenarMás de 500.000 registros históricos de fallos y operaciones., proporcionando valioso soporte de datos para el análisis de mantenimiento.
Interfaces de comunicación disponibles:
RS232
RS485
Ethernet RJ45
Los protocolos de comunicación opcionales incluyen:
MODBUS
IEC61850
CDT
Compatible con diferentes requisitos de fuente de alimentación de CC
ElSerie GZDWSe puede configurar con diferentes tecnologías de batería según los requisitos de la aplicación.

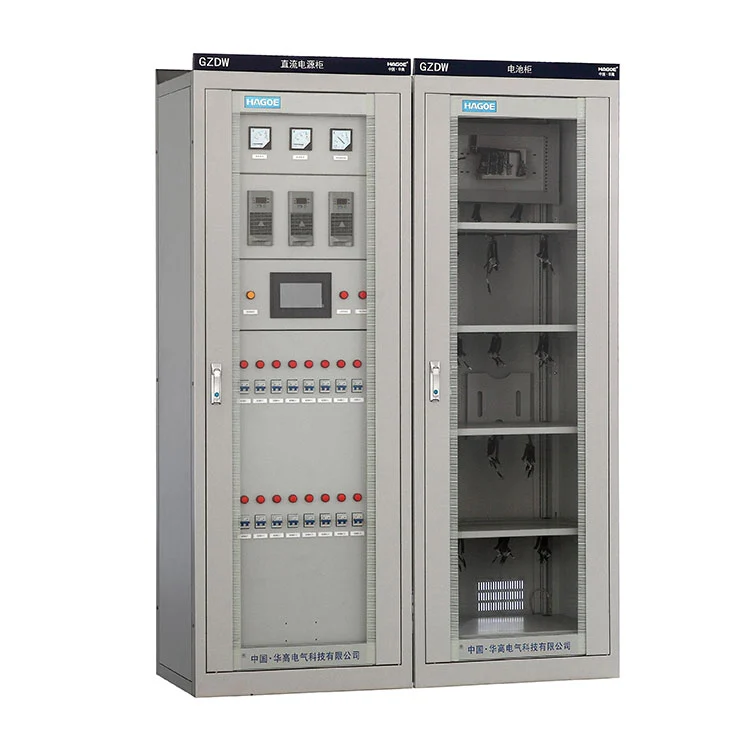

ElPanel de fuente de alimentación CC de plomo-ácido GZDWSigue siendo una configuración ampliamente utilizada para subestaciones convencionales y aplicaciones industriales debido a su tecnología madura, rendimiento estable y ventaja de costos.

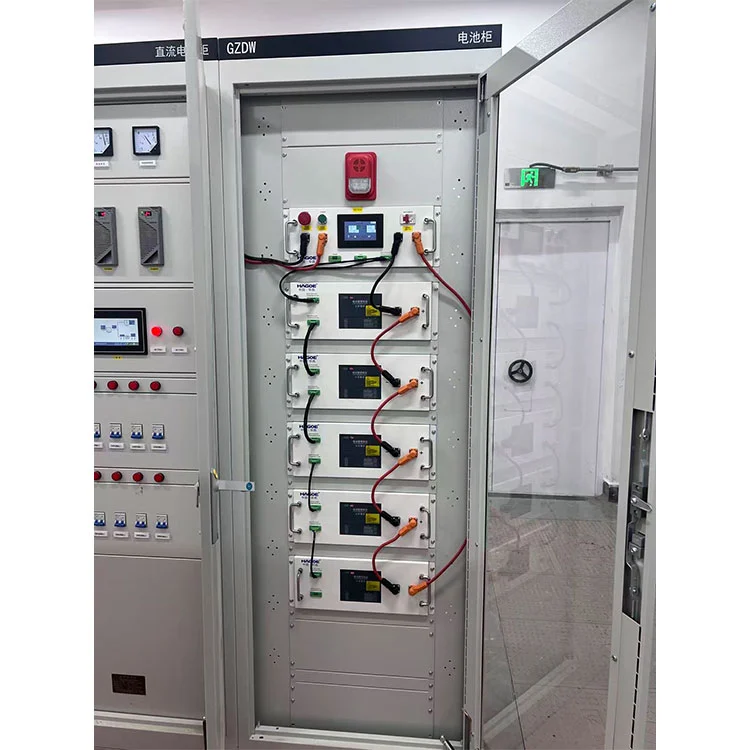

ElPanel de fuente de alimentación CC de litio GZDWes adecuado para proyectos que requieren mayor densidad de energía, requisitos de mantenimiento reducidos y espacio de instalación compacto.
Sistema de gestión de batería (BMS) la integración se puede considerar según las especificaciones del proyecto.

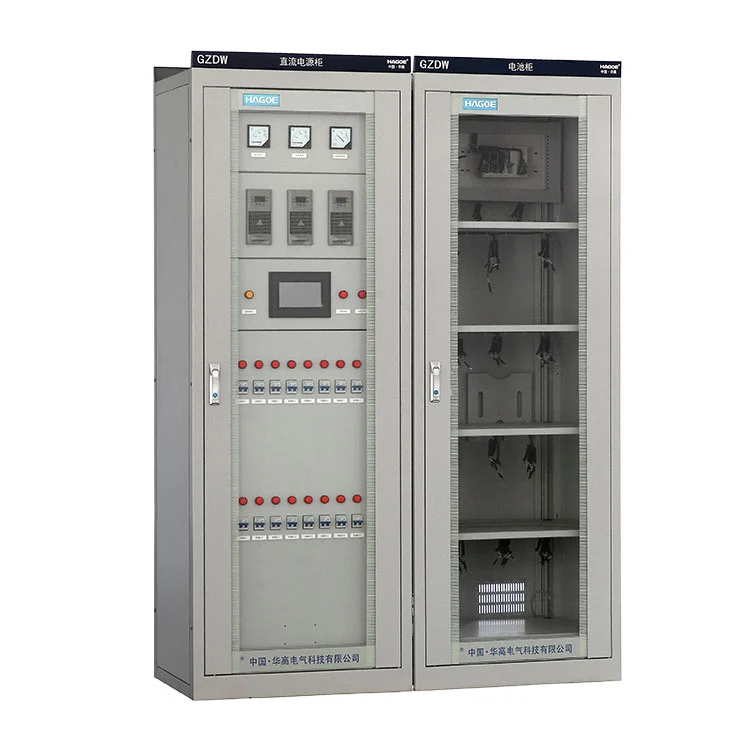

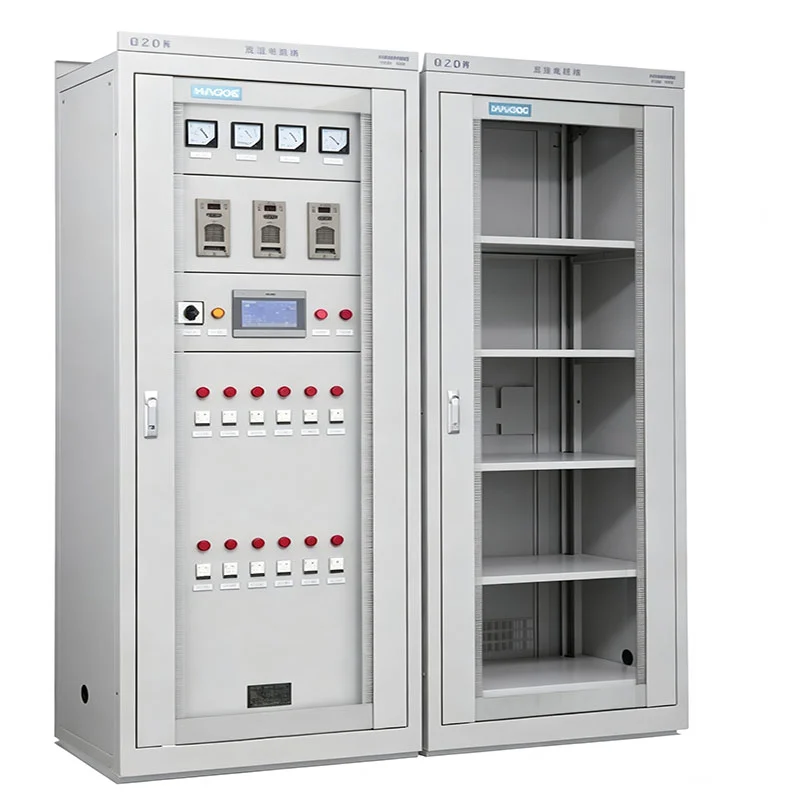

ElPanel de fuente de alimentación CC de Ni-Cd GZDWSe puede aplicar en entornos exigentes donde una amplia tolerancia a la temperatura y una larga vida útil son factores importantes.
HAGOE puede recomendar la configuración adecuada de la batería según el nivel de voltaje, el entorno de instalación, las condiciones de funcionamiento y los requisitos de mantenimiento.
| Parámetro | Especificación |
|---|---|
| Voltaje de entrada nominal | CA 380 V ±20 % |
| Frecuencia nominal | 50Hz ±10% |
| Tensión de salida nominal | CC 110 V/CC 220 V |
| Rango de voltaje de salida | CC 90–130 V/CC 180–260 V |
| Módulos de carga | HG-T, HG-Z, HG-F |
| Corriente del módulo de carga | 10A, 20A, 30A; 5A, 10A, 20A, 30Adependiendo del módulo |
| Módulo de inspección de batería | HG-X, hasta 4 módulos |
| Monitoreo del aislamiento de sucursales | HG-J, hasta 16 módulos |
| Módulo inversor | HG-N1K, 1K / 2K / 3K / 5K |
| Módulo de valor de conmutación | HG-K, hasta 16 módulos |
| Pantalla de monitoreo | HG-E57 pulgadas /HG-E610,4 pulgadas |
| Interfaces de comunicación | RS232/RS485/RJ45 |
| Protocolos de comunicación | MODBUS, IEC61850, CDTopcional |
| Registros históricos | Más de 500.000registros de fallas y operaciones |
| Dimensiones del gabinete | 800 × 600 × 2260 mm / 2360 mm |
| Configuración del gabinete | Dimensiones no estándar disponibles bajo pedido |
Para una configuración específica del proyecto, la capacidad de carga final, la capacidad de la batería, la cantidad de circuitos alimentadores y módulos de monitoreo deben determinarse a partir de la lista de carga de CC y el diseño del sistema en lugar de seleccionarse únicamente a partir de la especificación nominal del gabinete.

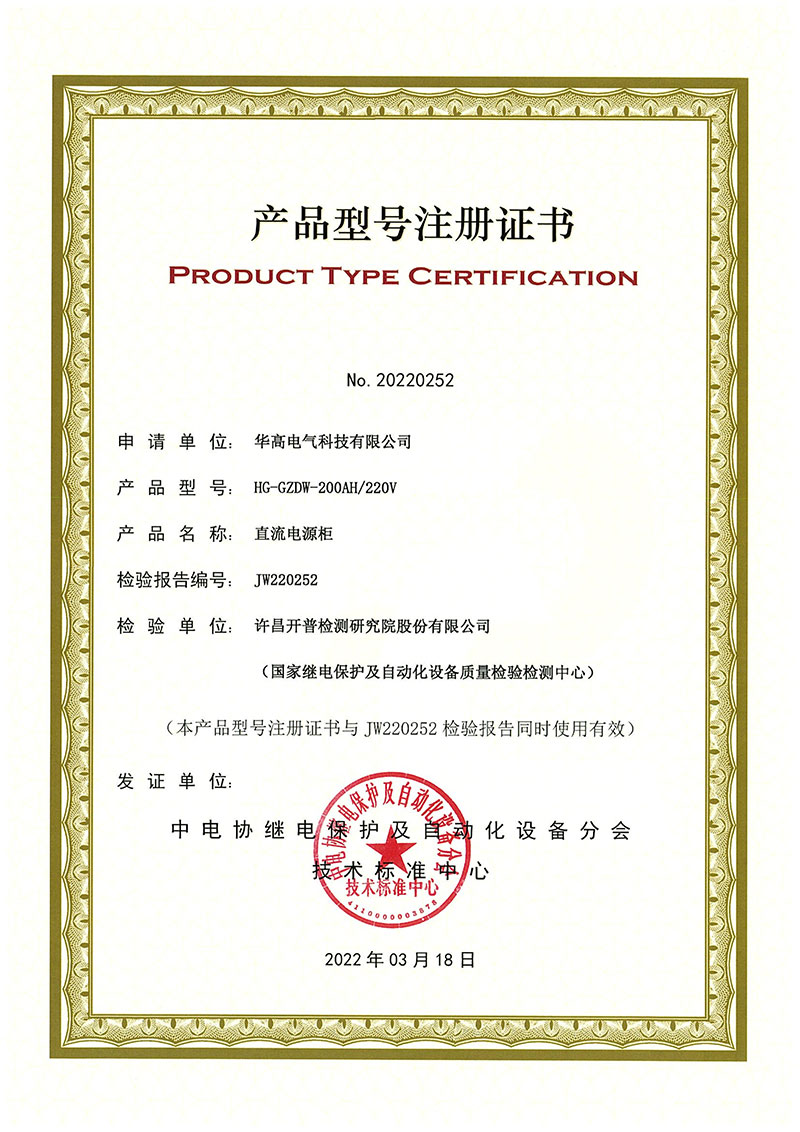

ElPanel de fuente de alimentación CC HG-GZDW-200AH/220Vha sido sometido a pruebas de tipo porInstituto de Investigación y Pruebas Xuchang Kaipu Co., Ltd.La muestra de prueba fue identificada comoCA 380 V/CC 220 V/40 A., con una unidad enviada para prueba.
La prueba se realizó desde9 de marzo al 14 de marzo de 2022, bajo el informe No.JW220252. La prueba fue clasificada comoprueba de tipo, con la base de prueba incluyendoDL/T 459-2017, Equipos de suministro de energía eléctrica CC, junto conGB/T 17626.18-2016para pruebas de inmunidad a ondas oscilatorias amortiguadas.
Según la conclusión del informe, los elementos probadosCumplió con los requisitos de las normas de prueba aplicables..
| Artículo | Información del informe de prueba |
|---|---|
| Producto | Panel de fuente de alimentación CC |
| Modelo | HG-GZDW-200AH/220V |
| Especificación de muestra | CA 380 V/CC 220 V/40 A. |
| Cantidad de muestra | 1 unidad |
| Informe No. | JW220252 |
| Tipo de prueba | Prueba de tipo |
| Período de prueba | 9 al 14 de marzo de 2022 |
| Estándar de prueba | DL/T 459-2017 |
| Bases de la prueba EMC | GB/T 17626.18-2016 |
| Laboratorio de pruebas | Instituto de Investigación y Pruebas Xuchang Kaipu Co., Ltd. |
| Conclusión de la prueba | Los artículos probados cumplieron con los requisitos aplicables. |
Este informe proporcionaevidencia de prueba específica del modelopara la configuración HG-GZDW-200AH/220V y se puede consultar durante la evaluación técnica y la adquisición del proyecto. El informe de prueba debe considerarse junto con la configuración actual del producto y los requisitos técnicos específicos del proyecto.
Resumen del informe de prueba
El panel de fuente de alimentación de CC HG-GZDW-200AH/220 V pasó la prueba de tipo en Xuchang Kaipu Testing and Research Institute Co., Ltd. en marzo de 2022. Todos los elementos probados cumplieron con los requisitos de DL/T 459-2017 y GB/T 17626.18-2016.
El informe No. JW220252 está disponible para referencia técnica y documentación de adquisiciones del proyecto.
Construido en torno a la experiencia en fabricación de equipos de energía CC de HAGOE
HAGOE Tecnología eléctrica Co., Ltd.se estableció en2008en Wenzhou, China, con experiencia en fabricación que abarca gabinetes de suministro de energía de CC, sistemas de energía integrados de CA/CC, sistemas UPS, aparamenta, subestaciones y conjuntos eléctricos de bajo voltaje.
Para los proyectos GZDW, la fabricación implica más que el montaje del gabinete. Los módulos de carga, los componentes de monitoreo, los dispositivos de protección, el cableado interno y las secciones de distribución de CC deben funcionar como un sistema coordinado.
El control de calidad de la producción cubre etapas clave que incluyen:

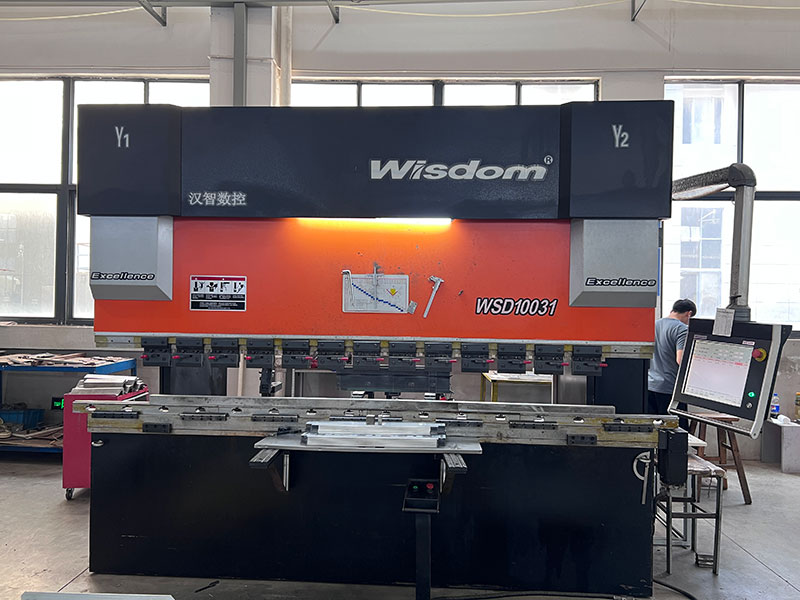

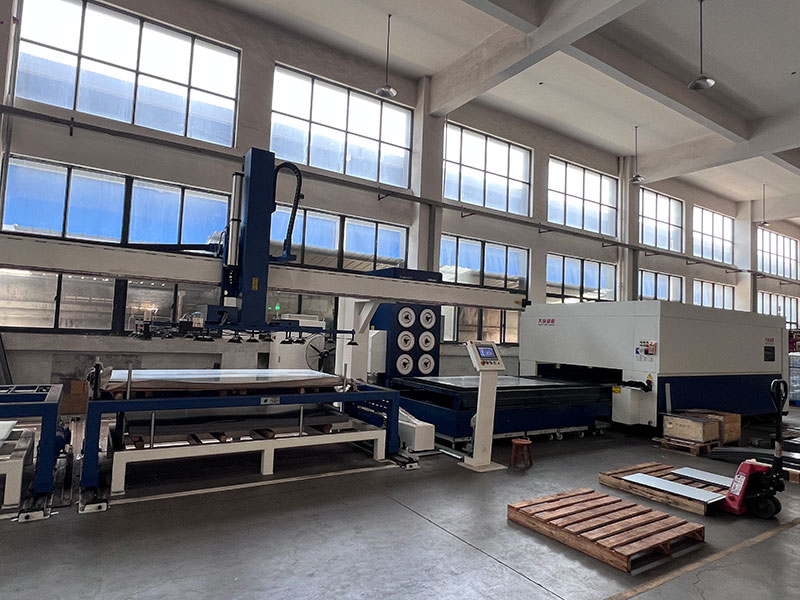

Fabricación y acabado de gabinetes.— El procesamiento de la chapa, el montaje del gabinete y el tratamiento de la superficie se completan de acuerdo con los planos del gabinete aprobados.
montaje electrico— Las barras colectoras, módulos de carga, unidades de monitoreo, componentes de protección y terminales se instalan de acuerdo con la configuración eléctrica aprobada.
Verificación de cableado— El cableado interno, la identificación de terminales y las conexiones del circuito se verifican con los dibujos aprobados antes de realizar la prueba.
Inspección funcional— Las funciones de carga, interfaces de monitoreo, señales de alarma, interfaces de comunicación y funciones de conmutación relevantes se verifican de acuerdo con los requisitos del proyecto.
HAGOE opera bajoNorma Norma ISO 9001:2015, ISO 14001:2015yISO 45001:2018sistemas de gestión certificados. El alcance de fabricación certificado cubre gabinetes de suministro de energía de CC y otros equipos de energía eléctrica, lo que proporciona una base de gestión de calidad documentada para la producción del proyecto.
ElSerie GZDWestá destinado principalmente a aplicaciones donde la energía CC debe permanecer disponible para protección, control y equipos auxiliares.
El sistema puede proporcionar energía operativa de CC para protección de relés, operación de disyuntores, equipos de automatización, señalización y otros sistemas secundarios.110 V y 220 V CCLas configuraciones cubren los requisitos comunes de voltaje CC de las subestaciones.
Las fábricas, minas, instalaciones metalúrgicas, plantas químicas y otros sitios industriales pueden utilizar elsistema GZDWcomo fuente de CC dedicada para circuitos de control y protección.
El transporte ferroviario y otros proyectos de infraestructura pueden requerir energía CC centralizada para equipos de control, señalización y comunicaciones. La arquitectura de monitoreo modular permite configurar el sistema de acuerdo con los requisitos del proyecto.
Para aplicaciones que utilizan sistemas CC de baja tensión, HAGOE puede desarrollar las configuraciones correspondientes, comoGabinetes de carga de 48 V CC, sujeto a las especificaciones de carga y batería requeridas.
La configuración final de la aplicación depende de la carga de CC, el requisito de autonomía de la batería, la capacidad de carga y el esquema de protección del proyecto.
Elegir un proveedor de GZDW no se trata solo de obtener un gabinete con la etiqueta de voltaje correcta. Para un sistema de energía de CC diseñado, el proveedor debe comprender la relación entre el cargador, la batería, la distribución de CC, el monitoreo y la aplicación del sitio.
HAGOE ha estado fabricando suministros de energía y equipos eléctricos durante casi dos décadas, y su gama de productos cubre sistemas de energía de CC y equipos eléctricos relacionados.
Elplataforma GZDWSe puede configurar para sistemas de baterías de plomo-ácido, litio o Ni-Cd según los requisitos del proyecto.
Los módulos de carga, la capacidad de la batería, los circuitos alimentadores, los módulos de monitoreo, las interfaces de comunicación y las dimensiones del gabinete se pueden especificar de acuerdo con el diseño eléctrico del cliente.
ElHG-E5yHG-E6Los sistemas de monitoreo proporcionan una interfaz integrada para la supervisión del sistema, registros históricos y comunicación.
HAGOE puede trabajar a partir de los SLD del cliente, listas de carga y especificaciones técnicas para preparar configuraciones y documentación personalizadas para la adquisición del proyecto.
HAGOE opera bajoNorma Norma ISO 9001, ISO 14001yISO 45001Sistemas de gestión certificados, que respaldan la fabricación controlada y procedimientos de calidad documentados.
HAGOE Tecnología eléctrica Co., Ltd.
Fundada en 2008, HAGOE es un fabricante profesional de sistemas de suministro de energía CC, aparamenta de bajo voltaje y equipos eléctricos relacionados. Con sistemas de gestión certificados ISO 9001, ISO 14001 e ISO 45001, HAGOE ofrece soluciones eléctricas confiables para subestaciones, instalaciones industriales y proyectos de infraestructura en todo el mundo.
Elplataforma GZDWse puede configurar paraplomo-ácido, litio y Ni-Cdsistemas de baterías. La selección de la batería debe considerar la carga de CC, el tiempo de respaldo requerido, la temperatura ambiente, las condiciones de mantenimiento y las especificaciones del proyecto.
Sí. HAGOE puede proporcionar configuraciones para diferentes requisitos del sistema DC. Los datos suministrados cubren específicamenteCC110V y CC220V, mientrasGabinetes de carga de 48 V CCSe puede diseñar de acuerdo con las especificaciones de carga y batería requeridas.
Un gabinete de carga se enfoca principalmente en la conversión CA/CC y la carga de baterías. ElGZDWes un sistema de alimentación de CC integrado que puede combinar módulos de carga, baterías, distribución de CC, monitoreo de aislamiento, inspección de baterías, alarmas y comunicación del sistema.
Sí. La capacidad de carga, configuración de la batería, circuitos alimentadores, módulos de monitoreo, funciones de comunicación y dimensiones del gabinete se pueden configurar de acuerdo con las necesidades del proyecto.SLD, lista de carga y requisitos técnicos.
Dependiendo de la configuración seleccionada, el sistema de monitoreo puede supervisar los módulos de carga, el estado de la batería, el aislamiento de las ramas, las señales de conmutación, las alarmas y los registros operativos. También puede comunicarse con sistemas externos a través deRS232, RS485 o RJ45interfaces.
Sí.MODBUS, IEC61850 y CDTestán disponibles como opciones de protocolo de comunicación. La interfaz y el protocolo reales deben confirmarse de acuerdo con los requisitos del sistema de automatización o SCADA del cliente.
La capacidad de carga debe determinarse a partir de la carga de CC, la capacidad de la batería, los requisitos de tiempo de carga y la redundancia del sistema. HAGOE puede recomendar la cantidad adecuada del módulo de carga y la clasificación actual después de revisar los datos de carga de CC del proyecto.
Para una cotización de ingeniería, la información más útil incluye laVoltaje del sistema de CC, lista de carga, tipo y capacidad de la batería, tiempo de respaldo requerido, cantidad de alimentadores de CC, requisitos de monitoreo y protocolo de comunicación. UnSLDo especificación técnica es preferible cuando esté disponible.
