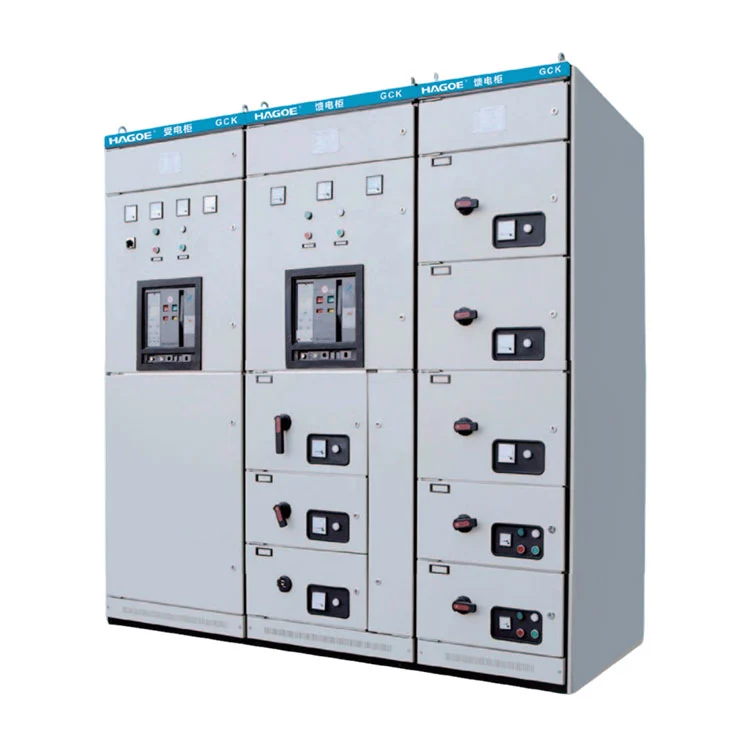

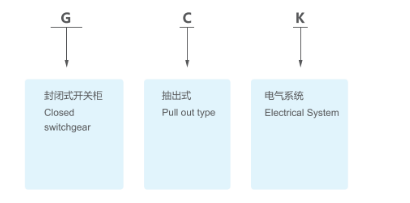

El diseño extraíble del tablero de distribución de bajo voltaje GCK permite combinaciones flexibles de diferentes unidades funcionales, integrando más circuitos de distribución, control y protección de energía dentro de un espacio de gabinete limitado. Es adecuado para centrales eléctricas, subestaciones, empresas industriales y mineras y proyectos de automatización industrial. La mayor diferencia entre este y los cuadros fijos de baja tensión ordinarios radica en su diseño de unidad funcional extraíble.
Para proyectos industriales, los equipos de distribución de bajo voltaje a menudo no solo distribuyen energía sino que también controlan numerosos motores, bombas, ventiladores, transportadores y cargas de líneas de producción. Si todos los circuitos utilizan una estructura de instalación fija, el mantenimiento o reemplazo de un circuito en particular podría provocar cortes de energía y tiempos de operación prolongados.
El sistema GCK incorpora dos grandes secciones funcionales:
Se utiliza para recibir, distribuir y alimentar energía eléctrica de bajo voltaje. Los circuitos alimentadores entrantes, acopladores de bus y salientes se pueden configurar de acuerdo con el esquema de distribución del proyecto.
Diseñado para conmutación, control, protección y distribución de motores. Las cargas típicas incluyen bombas, ventiladores, compresores, transportadores y motores utilizados en los sistemas de producción.
Esta arquitectura PC + MCC permite a GCK abordar los requisitos de distribución de energía y control de motores dentro de un sistema de aparamenta integrado de bajo voltaje.
Un sistema MCC industrial puede contener docenas de circuitos de motor, y cada motor tiene diferentes potencias nominales, métodos de arranque y requisitos de protección. Las unidades funcionales extraíbles permiten organizar los circuitos de acuerdo con los requisitos de carga reales manteniendo al mismo tiempo una disposición interna estructurada.
Para el personal de mantenimiento, la arquitectura también puede reducir interferencias innecesarias con otros circuitos y permitir que las unidades funcionales individuales sean inspeccionadas, reparadas o reemplazadas de manera más eficiente.
Por lo tanto, al evaluar un tablero de distribución de bajo voltaje GCK, los compradores deben mirar más allá de las dimensiones del gabinete y la corriente nominal y considerar:
Configuración de Unidad Funcional → Enclavamiento Eléctrico → Disposición de Barras → Coordinación de Protección → Accesibilidad de Mantenimiento
|
Frecuencia de funcionamiento nominal (Hz) |
|
50 |
|
Tensión de funcionamiento nominal V) |
|
380.660 |
|
Corriente de aislamiento nominal (V) |
|
660 |
|
Corriente de funcionamiento nominal (A) |
Barra colectora horizontal |
400-1600 |
|
Barra colectora vertical |
6300 |
|
|
Corriente nominal soportada de corta duración |
Barra colectora horizontal |
80kA/1s |
|
Barra colectora vertical |
50kA/1s |
|
|
Corriente nominal máxima soportada |
Barra colectora horizontal |
176kA/0,1s |
|
Barra colectora vertical |
110 kA/0,1 s |
|
|
Conector del circuito principal |
|
200 400 630 |
|
Conector de circuito auxiliar |
|
10 |
|
Resistencia a la frecuencia eléctrica 1 minuto (V) |
|
2500 |
|
Nivel de protección |
|
IP30 IP40 |
|
Modo de operación |
|
En el lugar, muy lejos, automáticamente |
El tablero de distribución de bajo voltaje GCK cuenta con una alta capacidad de corte y está diseñado para brindar estabilidad térmica y dinámica en sistemas de distribución de energía de bajo voltaje.
Cuando ocurre una falla de cortocircuito, el tablero no solo debe considerar la corriente de operación normal sino también soportar los efectos térmicos y electrodinámicos generados durante el cortocircuito.
Por lo tanto, se requiere un diseño eléctrico completo, que abarque la estructura del gabinete, el sistema de barras colectoras, el espaciado del aislamiento, los métodos de conexión y los componentes de protección.
HAGOE implementa un control completo del proceso sobre el equipo durante la fabricación, incluido el procesamiento de chapa, la instalación de barras colectoras, el ensamblaje de componentes, el cableado secundario y las pruebas generales del gabinete.
| Artículo | Aparamenta extraíble GCK | Aparamenta fija de baja tensión GGD |
|---|---|---|
| Estructura principal | Unidades funcionales extraíbles | Estructura de gabinete fijo |
| Enfoque principal | Distribución + control de motores | Distribución de energía |
| Aplicación MCC | Muy adecuado | Posible dependiendo de la configuración |
| Densidad del circuito | Alto | Convencional |
| Mantenimiento | Se pueden retirar unidades funcionales individuales | Mantenimiento principalmente de componentes fijos |
| Flexibilidad | Alto | Relativamente convencional |
| Proyectos típicos | Plantas industriales, sistemas MCC, líneas de producción. | Distribución general de BT |
| Voltaje del sistema | Hasta 660V según datos suministrados | Normalmente 380 V según los datos GGD suministrados |
| Corriente máxima | Hasta 3150A según datos suministrados | Dependiente de la configuración |
Si el proyecto implica principalmente la distribución general de energía de bajo voltaje, una estructura fija como el GGD (Dispositivo de distribución de gas) suele ser suficiente.
Si el proyecto incluye una gran cantidad de circuitos de motor y pone mayor énfasis en la densidad del circuito, la gestión de unidades funcionales y la facilidad de mantenimiento, el tablero de distribución de bajo voltaje GCK (controlador de distribución de gas) es generalmente una mejor opción.
El GCK no es simplemente una "versión mejorada del GGD"; Ambos se adaptan mejor a diferentes arquitecturas de distribución de energía.
GCK se puede utilizar para líneas de producción, maquinaria, sistemas de bombas, ventiladores y equipos de fabricación automatizados donde se requiere distribución de energía centralizada y control de motores.
Para instalaciones de tratamiento de agua y estaciones de bombeo que contienen múltiples bombas, motores y cargas auxiliares, las unidades funcionales MCC se pueden organizar según circuitos de motor individuales.
Las instalaciones mineras, metalúrgicas y de la industria pesada suelen contener altas concentraciones de cargas de motores. GCK se puede configurar para distribución centralizada, control y protección de motores.
GCK puede respaldar los requisitos de control de motores y distribución centralizada de bajo voltaje en grandes edificios, infraestructura municipal y proyectos relacionados con el transporte.
La aparamenta de baja tensión GCK es adecuada para entornos eléctricos industriales generales:
Altitud de instalación: ≤2.000 metros
Temperatura ambiente: -5°C a +40°C
Temperatura media de 24 horas: ≤ +35°C
Humedad relativa a +40°C: ≤50%
Humedad relativa a +20°C: hasta 90%
Ángulo de inclinación de instalación: ≤5° (dirección vertical)
No apto para lugares con riesgo de incendio o explosión, contaminación severa, corrosión química o vibración severa.
Transporte y almacenamiento: Las condiciones de transporte/almacenamiento son de -25°C a +55°C, con temperaturas de exposición a corto plazo de hasta +70°C. Si las condiciones reales del sitio exceden los límites anteriores, como gran altitud, alta humedad, ambientes corrosivos o temperaturas anormales, se deben especificar circunstancias específicas durante la fase de adquisición para la evaluación técnica y la configuración.
Hagoe Electric Technology Co., Ltd. se estableció en2008y tiene más de18 años de experiencia en transmisión de energía, sistemas de distribución, electrónica de potencia y soluciones eléctricas de nuevas energías..
Para equipos completos de bajo voltaje como GCK, la capacidad de fabricación implica más que la fabricación del gabinete. incluyeingeniería eléctrica, procesamiento de chapa metálica, sistemas de barras colectoras, instalación de componentes, cableado secundario y pruebas de gabinete completo.
HAGOE opera un equipo profesional de I+D y una base de fabricación moderna, con un capital registrado de51 millones de yuanesymás de 34 patentes nacionales.

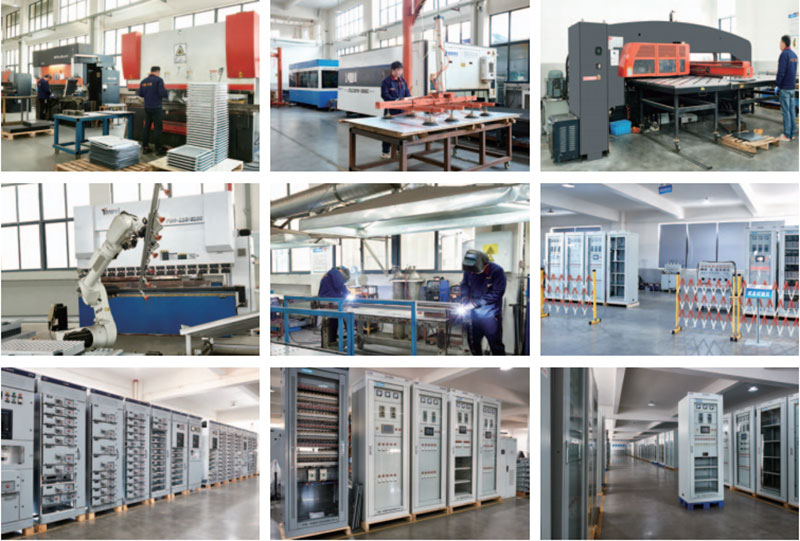

El equipo de fabricación incluye:
Estas capacidades respaldan la precisión de la fabricación de gabinetes, la consistencia de la producción y el control de calidad para conjuntos completos de tableros de distribución.
GCK se utiliza principalmente para distribución de energía de bajo voltaje, control de motores y distribución de iluminación en plantas de energía, subestaciones, instalaciones de fabricación, minería, tratamiento de agua y proyectos de infraestructura.
El voltaje máximo de trabajo es de 660 V CA, diseñado para sistemas de distribución de CA de bajo voltaje de 50 Hz.
La corriente nominal puede alcanzar los 3150 A, y la configuración final está determinada por los requisitos de entrada, barra colectora y alimentador.
GCK utiliza unidades funcionales extraíbles e incorpora un centro de control de motores MCC, lo que permite configurar los circuitos del motor según la potencia del motor, los métodos de arranque y los requisitos de protección.
GGD es un gabinete de distribución fijo de bajo voltaje comúnmente utilizado para la distribución de energía convencional. GCK utiliza unidades funcionales extraíbles y se adapta mejor a sistemas industriales que requieren múltiples alimentadores, circuitos de control de motores y mayor flexibilidad de mantenimiento.
