Resumen del artículo:Unfuente de alimentación de CAEs una parte fundamental de la infraestructura eléctrica moderna, pero seleccionar la configuración correcta implica mucho más que igualar las clasificaciones de voltaje y corriente. El tipo de carga, la estrategia de protección, el gabinete, el entorno de instalación, la disposición de los cables, el acceso para mantenimiento y los requisitos de expansión futura pueden afectar la confiabilidad del sistema. Este artículo explica cómo funciona una fuente de alimentación de CA en aplicaciones industriales y de infraestructura, qué componentes se utilizan comúnmente, cómo seleccionar una solución adecuada y cómo un sistema diseñado adecuadamente puede reducir los riesgos eléctricos, simplificar el mantenimiento y respaldar el funcionamiento estable del equipo. HAGOE proporciona paneles de suministro de energía de CA y cajas de paneles de CA que se pueden configurar para diferentes requisitos del proyecto, incluidos equipos industriales, infraestructura, telecomunicaciones, energía renovable y distribución de energía localizada.
Unfuente de alimentación de CAes un sistema o conjunto eléctrico diseñado para recibir energía de corriente alterna y entregarla de manera segura y confiable a equipos, circuitos o sistemas eléctricos posteriores. En aplicaciones industriales prácticas, el término puede referirse a más que una fuente básica de energía eléctrica. Un conjunto de fuente de alimentación de CA diseñado adecuadamente puede combinar distribución de energía, aislamiento de circuitos, protección contra sobrecorriente, medición, conmutación, control y conexiones de terminales en una solución coordinada.
Esta distinción es importante porque las cargas eléctricas rara vez funcionan de forma aislada. Una fábrica puede tener motores, equipos de automatización, sistemas de control, iluminación, equipos de comunicación y dispositivos auxiliares que comparten la misma infraestructura eléctrica. Sin una distribución y protección adecuadas, un problema en un circuito derivado puede afectar a otros equipos y provocar tiempos de inactividad innecesarios.
Por lo tanto, los equipos modernos de suministro de energía de CA deben diseñarse en torno a la aplicación completa en lugar de una clasificación eléctrica única. Antes de especificar el equipo, se deben considerar el voltaje, la corriente, las características de la carga, las condiciones de falla, la exposición ambiental, los requisitos del gabinete, el enrutamiento de los cables y el acceso para mantenimiento.
HAGOE desarrolla soluciones de suministro de energía CA para equipos industriales, proyectos de infraestructura, instalaciones de telecomunicaciones, sistemas de energía renovable y otras aplicaciones que requieren una distribución de energía CA controlada y protegida.
El proceso operativo básico de un conjunto de fuente de alimentación de CA puede entenderse como una ruta controlada entre la fuente eléctrica entrante y las cargas conectadas.
Esta arquitectura crea una interfaz eléctrica más organizada. En lugar de conectar numerosas cargas directamente a un suministro no controlado, el sistema proporciona circuitos definidos con puntos de protección y aislamiento adecuados.
La disposición exacta depende del proyecto. Es posible que una caja compacta montada en una máquina necesite solo una pequeña cantidad de circuitos protegidos, mientras que un panel de energía auxiliar industrial puede requerir múltiples circuitos derivados, medidores, aisladores, contactores y otros componentes.
La configuración interna de una fuente de alimentación de CA debe seleccionarse según los requisitos eléctricos y el entorno operativo. Los componentes comunes incluyen:
| Componente | Función primaria | Consideración típica |
|---|---|---|
| Disyuntor principal | Proporciona protección y conmutación del circuito primario. | Corriente nominal, tensión y capacidad de interrupción. |
| Disyuntores derivados | Proteger los circuitos aguas abajo individuales | Corriente de carga y coordinación. |
| Aislador | Proporciona aislamiento eléctrico para operación o mantenimiento. | Requisitos de aislamiento y método de instalación. |
| Fusible | Proporciona protección contra sobrecorriente | Tipo de fusible, clasificación y aplicación |
| contactor | Permite la conmutación y el control eléctricos. | Tipo de carga y frecuencia de conmutación. |
| Metro | Proporciona medición eléctrica. | Voltaje, corriente, potencia u otros parámetros monitoreados |
| Bloques de terminales | Organizar las conexiones del cableado de campo | Tamaño del conductor y disposición de conexión. |
| barra colectora | Distribuye energía eléctrica dentro del conjunto. | Capacidad actual, aislamiento y espacio libre. |
| Recinto | Protege los componentes eléctricos y el cableado. | Material, dimensiones, entorno y nivel de protección. |
No todas las fuentes de alimentación de CA requieren todos estos componentes. Un diseño eficaz evita complejidades innecesarias al tiempo que proporciona las funciones requeridas por la aplicación.

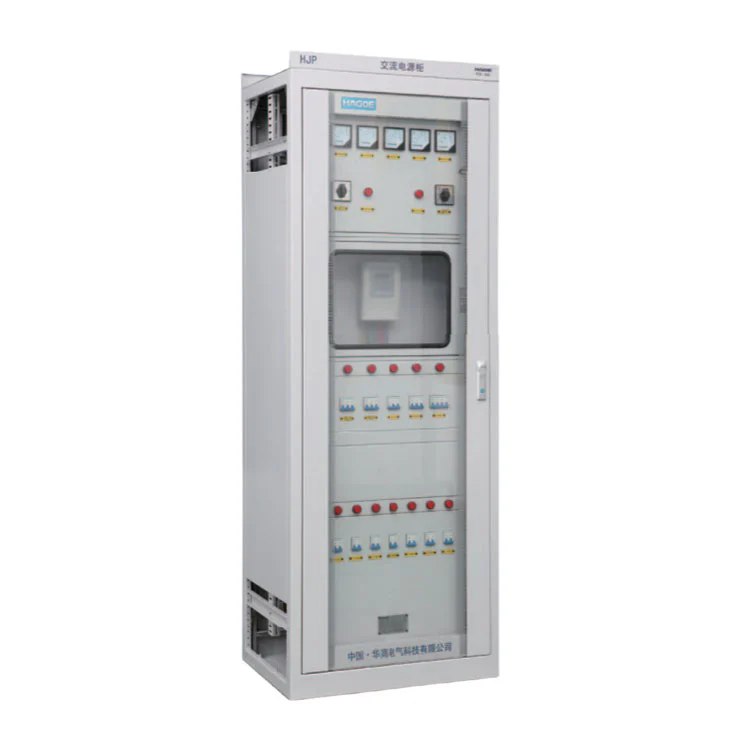

Dos configuraciones comunes son un panel de fuente de alimentación de CA y una caja de panel de CA. Aunque sus funciones se superponen, su forma física y su instalación prevista pueden ser diferentes.
Para una instalación industrial grande, puede ser preferible un panel porque puede acomodar múltiples circuitos y una disposición de componentes más amplia. Para un fabricante de máquinas o un integrador de equipos, una caja de panel compacta puede simplificar el cableado localizado y reducir el espacio necesario para los componentes eléctricos.
La elección correcta depende de la cantidad de circuitos, la ubicación de instalación, el espacio disponible, el tendido de cables, los requisitos de mantenimiento y las condiciones ambientales.
Elegir una fuente de alimentación de CA basada únicamente en el voltaje y la corriente nominales puede crear problemas más adelante. Un mejor enfoque es evaluar la aplicación eléctrica completa antes de finalizar la especificación.
Para adquisiciones basadas en proyectos, proporcionar un diagrama unifilar, una lista de carga, especificaciones de equipos, planos de instalación y requisitos de cables puede hacer que el proceso de ingeniería sea mucho más preciso.
Diferentes cargas eléctricas crean diferentes demandas en una fuente de alimentación de CA. Un calentador resistivo, por ejemplo, se comporta de manera diferente a un motor o un sistema de control electrónico.
| Tipo de carga | Característica típica | Atención al diseño |
|---|---|---|
| Cargas resistivas | Demanda actual generalmente predecible | Carga térmica y de corriente continua. |
| Cargas inductivas | Puede implicar potencia reactiva y efectos de conmutación. | Selección de dispositivos de protección y conmutación. |
| motores | La corriente de arranque puede exceder la corriente de funcionamiento | Condiciones de arranque, protección y conmutación. |
| Equipos electronicos | Puede ser sensible a la calidad de la energía y a las interrupciones. | Protección, monitoreo y compatibilidad del sistema |
| Cargas industriales mixtas | Varios tipos de carga funcionan simultáneamente | Cálculo de carga, separación de circuitos y coordinación. |
Ignorar la corriente de arranque o las condiciones transitorias puede provocar disparos molestos o un sistema de tamaño insuficiente. Por el contrario, un sobredimensionamiento excesivo puede aumentar el costo del equipo y las dimensiones del gabinete sin proporcionar beneficios operativos significativos.
Por lo tanto, un diseño equilibrado debería considerar tanto las condiciones operativas actuales como los requisitos futuros realistas.
La protección eléctrica es una de las funciones más importantes de un conjunto de fuente de alimentación de CA. Los dispositivos de protección ayudan a aislar los circuitos anormales y reducir el impacto potencial de las fallas eléctricas.
Sin embargo, la protección es sólo una parte del diseño general. El gabinete también juega un papel importante porque determina cómo se protegen los componentes eléctricos del entorno circundante y con qué seguridad el personal puede interactuar con el equipo.
Las consideraciones importantes sobre el recinto incluyen:
Las soluciones de suministro de energía CA de HAGOE se pueden configurar según las condiciones de instalación, los requisitos del gabinete, la disposición de los cables y las especificaciones eléctricas específicas del proyecto. Esto es particularmente útil cuando el equipo estándar disponible en el mercado no se ajusta a las limitaciones físicas o eléctricas del sitio.
Los equipos de suministro de energía de CA se utilizan en una amplia gama de industrias porque la mayoría de los sistemas eléctricos industriales y comerciales requieren una interfaz controlada entre la fuente entrante y las cargas individuales.
Manufactura Industrial:Las instalaciones de producción utilizan conjuntos de suministro de energía de CA para maquinaria, sistemas de automatización, equipos de control, cargas auxiliares y distribución eléctrica localizada. La organización adecuada del circuito puede facilitar la resolución de problemas y reducir el impacto de fallas eléctricas individuales.
Energía e infraestructura:Los proyectos de infraestructura pueden requerir energía auxiliar confiable para equipos de campo, sistemas de control, cuartos eléctricos y otras instalaciones de soporte. Es posible que el equipo deba satisfacer planos de proyecto específicos y requisitos ambientales.
Telecomunicaciones:Las instalaciones de telecomunicaciones contienen equipos sensibles de comunicación y control que dependen de una distribución eléctrica organizada. Los conjuntos de fuente de alimentación de CA pueden proporcionar interfaces de alimentación protegidas para equipos y sistemas auxiliares.
Energía Renovable:Los proyectos fotovoltaicos y de almacenamiento de energía contienen múltiples subsistemas eléctricos. Los equipos de suministro de energía de CA se pueden utilizar para circuitos auxiliares, equipos de control local, funciones de protección y otras aplicaciones del lado de CA.
Maquinaria y Equipo:Las cajas de paneles de CA compactas se pueden integrar o instalar junto a la maquinaria para proporcionar puntos de conexión, conmutación y protección local. Esto puede ayudar a los fabricantes de equipos a crear una arquitectura eléctrica más organizada.
HAGOE Electric Technology Co., Ltd. ha estado involucrada en la fabricación e ingeniería de equipos eléctricos desde 2008. Sus capacidades cubren investigación y desarrollo, diseño de ingeniería, fabricación, pruebas, ventas y servicios de exportación.
Para los clientes que compran equipos de suministro de energía de CA, el valor del fabricante no se limita al gabinete físico. Los requisitos del proyecto a menudo implican configuración eléctrica, dibujos, selección de componentes, dimensiones del gabinete, documentación, embalaje y coordinación técnica. Un fabricante capaz de respaldar estas etapas puede ayudar a reducir las brechas de comunicación entre los equipos de adquisiciones, ingeniería, instalación y puesta en servicio.
HAGOE admite tanto productos estandarizados como soluciones personalizadas. Su gama de fuentes de alimentación de CA incluye paneles de alimentación de CA y cajas de paneles de CA que se pueden configurar según los requisitos del proyecto.
Para los contratistas, distribuidores, fabricantes de equipos y usuarios industriales de EPC en el extranjero, este enfoque orientado a proyectos puede resultar especialmente útil cuando las dimensiones estándar o las configuraciones eléctricas estándar no son suficientes.
Incluso una fuente de alimentación de CA bien diseñada requiere una instalación correcta y una inspección de rutina. Antes de la energización, el personal eléctrico calificado debe verificar que la instalación coincida con los planos aprobados y los requisitos locales aplicables.
Un programa de inspección práctico puede incluir:
Los intervalos de mantenimiento deben determinarse según el equipo, el entorno operativo, el ciclo de trabajo, las recomendaciones del fabricante y las regulaciones aplicables. Cualquier inspección o reparación que involucre equipos eléctricos energizados debe ser realizada únicamente por personal debidamente calificado siguiendo los procedimientos de seguridad del sitio.
Varios errores evitables pueden hacer que una fuente de alimentación de CA sea más costosa o menos confiable de lo necesario.
1. ¿Qué es una fuente de alimentación de CA?
Una fuente de alimentación de CA es una fuente o conjunto eléctrico diseñado para recibir, controlar, proteger, distribuir o entregar energía de corriente alterna al equipo conectado. Los paneles de suministro de energía CA industriales pueden combinar funciones de distribución, protección, conmutación, medición y conexión.
2. ¿Cuál es la diferencia entre un panel de alimentación de CA y una caja de panel de CA?
Un panel de suministro de energía de CA generalmente está diseñado para una disposición más completa de circuitos de control, protección, distribución y entrada de CA. Una caja de panel de CA suele ser más compacta y adecuada para la distribución o el control de energía a nivel de equipo localizado.
3. ¿Qué información debo proporcionar al solicitar una fuente de alimentación de CA?
La información útil incluye voltaje del sistema, corriente nominal, número de circuitos, tipos de carga, entorno de instalación, requisitos del gabinete, dirección de entrada del cable, método de montaje, requisitos de monitoreo, estándares aplicables y dibujos del proyecto. Un diagrama unifilar y una lista de cargas pueden facilitar mucho la evaluación técnica.
4. ¿Se puede personalizar una fuente de alimentación de CA?
Sí. Dependiendo del proyecto, una fuente de alimentación de CA se puede configurar según las clasificaciones eléctricas, la cantidad de circuitos, los dispositivos de protección, las dimensiones del gabinete, la disposición de los componentes, la entrada de cables, la disposición de montaje, las funciones de monitoreo, las placas de identificación y los requisitos de documentación.
5. ¿Dónde se utilizan habitualmente los paneles de suministro de energía de CA?
Las aplicaciones típicas incluyen fabricación industrial, infraestructura, telecomunicaciones, proyectos de energía renovable, sistemas de automatización, sistemas de energía auxiliar e integración de maquinaria.
6. ¿Por qué es importante la selección del gabinete?
El gabinete protege los componentes eléctricos y el cableado de condiciones ambientales y mecánicas. Al seleccionar el gabinete se deben considerar el polvo, la humedad, la temperatura, la ubicación de la instalación, el enrutamiento de los cables y el acceso para mantenimiento.
7. ¿Puede HAGOE apoyar proyectos en el extranjero?
HAGOE brinda soporte de ingeniería y exportación para proyectos aplicables, incluida consulta técnica, fabricación personalizada, documentación de calidad, embalaje de exportación, coordinación logística, orientación de instalación y soporte técnico posventa.
Un confiablefuente de alimentación de CAes más que un recinto que contiene componentes eléctricos. Es una interfaz importante entre la fuente de energía ascendente y el equipo descendente, que combina distribución de energía, protección, aislamiento, conmutación, monitoreo y cableado organizado de acuerdo con los requisitos de la aplicación.
La solución más eficaz comienza con una comprensión clara de la carga eléctrica y el entorno de instalación. El voltaje y la corriente son puntos de partida esenciales, pero también se deben evaluar las características de la carga, las condiciones de falla, los requisitos del gabinete, el enrutamiento de los cables, el acceso para mantenimiento, las necesidades de monitoreo y la futura expansión.
Para usuarios industriales, fabricantes de equipos, contratistas EPC, desarrolladores de infraestructura, instalaciones de telecomunicaciones y proyectos de energía renovable, trabajar con un fabricante experimentado puede simplificar este proceso.HAGOEcombina ingeniería eléctrica, fabricación, pruebas, personalización y soporte de exportación para desarrollar soluciones de suministro de energía de CA para diferentes condiciones de proyectos.
Si está evaluando un panel de suministro de energía de CA, una caja de panel de CA o una solución personalizada de distribución de energía de CA, proporcione sus especificaciones eléctricas, información de carga, dibujos y requisitos de instalación a HAGOE.Contáctenospara analizar los requisitos de su proyecto y encontrar una configuración práctica de fuente de alimentación de CA para su aplicación.
