La diferencia entre unSAI modularesy un UPS tradicional tipo torre no es simplemente el diseño del gabinete. Implica un enfoque diferente para la configuración, la redundancia y el mantenimiento de la capacidad.
Un SAI convencional normalmente se configura como una unidad de potencia completa. Cuando la carga aumenta, es posible que el usuario necesite agregar otro sistema UPS o reemplazar la unidad existente con un modelo más grande. ASAI modularesintegra módulos de potencia, sistemas de control y funciones relacionadas en una arquitectura ampliable, lo que permite configurar la capacidad de acuerdo con la carga actual y el plan de expansión futuro.
Para los centros de datos y salas de comunicaciones, esto puede cambiar la adquisición de UPS, desde dimensionar todo el sistema para la demanda máxima futura al principio hasta expandir la capacidad progresivamente a medida que aumenta la carga real.

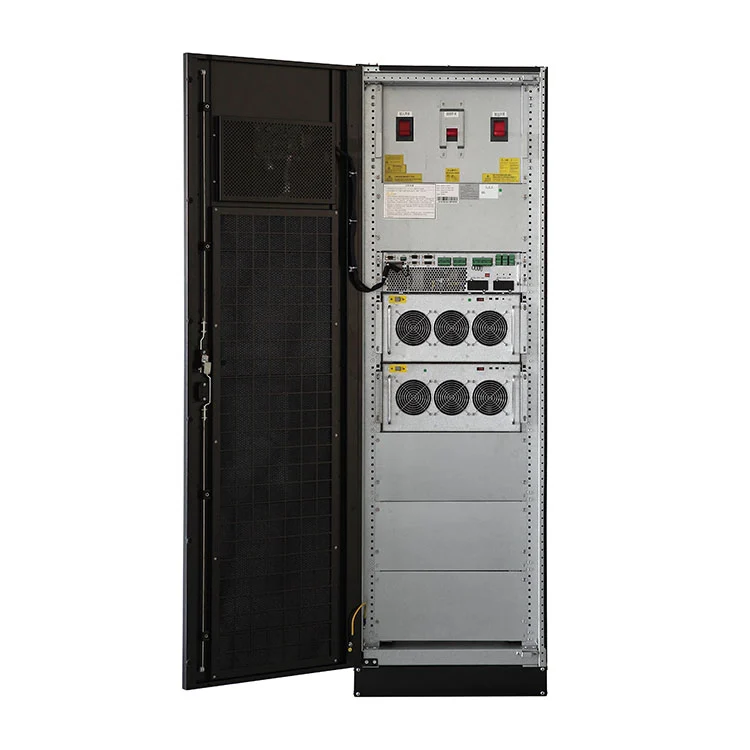

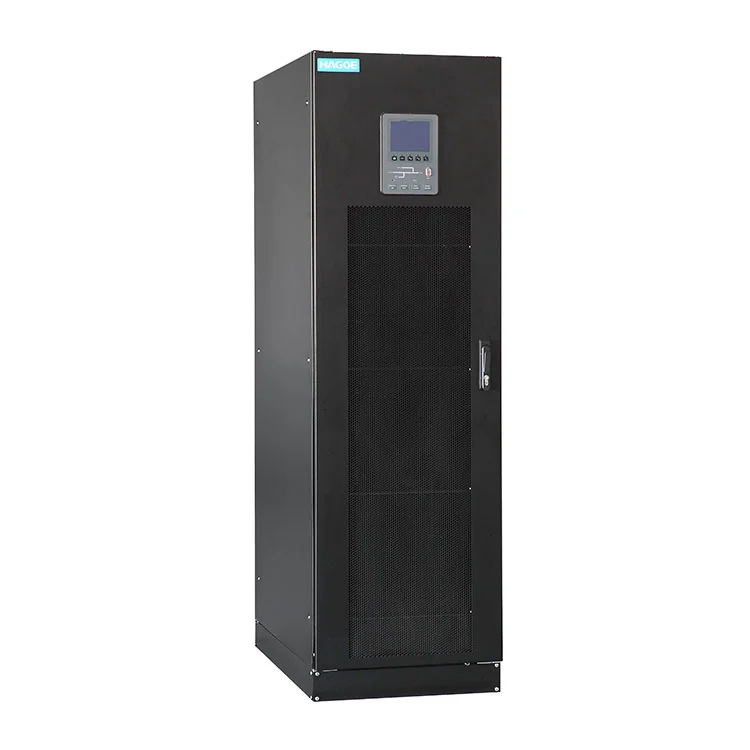

Fuente de alimentación SAI modularCombina las características técnicas de los sistemas UPS tradicionales de tipo torre con los requisitos de modularización de los centros de datos y salas de equipos modernos. adoptaTecnología de control digital DSPy unDiseño modular redundante N+X, lo que permite a los usuarios configurar el sistema de manera flexible según los requisitos de carga reales. Un solo módulo proporciona una capacidad de20KVA, mientras que una capacidad de hasta200KVA por gabineteEsto se puede lograr conectando varios módulos en paralelo.
Al realizar un diseño modular, el sistema mejora significativamente la confiabilidad, aplicabilidad y capacidad de mantenimiento de los equipos de energía críticos, lo que lo convierte en una opción adecuada para diversas industrias con requisitos de suministro de energía de alta confiabilidad.
| Categoría | Parámetro | Especificación |
|---|---|---|
| Modelo | Modelo | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Entrada principal | Voltaje de entrada | 380 VCA / 400 VCA / 415 VCA |
| Frecuencia de entrada | 50/60Hz | |
| Factor de potencia | >0,99 | |
| Tasa de distorsión actual | THDi <3% | |
| Rango de voltaje | -40%~+25%; -40%~-20% con reducción de frecuencia lineal | |
| Rango de frecuencia | 40–70 Hz | |
| Derivación | Voltaje de derivación | 380 VCA / 400 VCA / 415 VCA |
| Rango de voltaje | -20%~+15% | |
| Capacidad de sobrecarga | 135%, trabajo a largo plazo | |
| Capacidad de sobrecarga | 135%-150%, 6 minutos | |
| Capacidad de sobrecarga | Carga >150%, tiempo de trabajo<100 ms | |
| Producción | Voltaje de salida | 380 VCA / 400 VCA / 415 VCA |
| Precisión de voltaje | ±1%(carga equilibrada);±1,5%(carga desequilibrada) | |
| Relación de distorsión de voltaje | Distorsión armónica total <1,5%(carga lineal);Distorsión armoniosa <5%(carga no lineal) | |
| Factor de potencia | 0.8 | |
| Precisión trifásica | 120°±0,5° | |
| Relación de valor máximo | 3:1 | |
| Capacidad de sobrecarga | 110%, 1 hora, cambiar a bypass | |
| Capacidad de sobrecarga | 125%, 10 min, cambiar a bypass | |
| Capacidad de sobrecarga | 150%, 200 ms, cambiar a bypass | |
| Capacidad de sobrecarga | >150%,200 ms, cambiar a bypass | |
| Sistema | Eficiencia del sistema | Módulo normal:95% |
| Eficiencia del sistema | Módulo económico:98% | |
| Eficiencia de la batería | 95% | |
| Mostrar | LCD + LED, pantalla táctil + teclado | |
| Nivel de protección | IP20 | |
| Interfaz de comunicación | RS232, RS485, contacto seco, tarjeta SNMP, EPO, interfaz de generador | |
| Modo de conexión | Admite conexión superior e inferior | |
| Temperatura de funcionamiento | 0–40°C | |
| Temperatura de almacenamiento | -25–70°C | |
| Humedad relativa | 0–95%(sin condensación) | |
| Ruido | <55dB | |
| Batería | Voltaje de la batería | ±240 VCC(Se pueden configurar de 32 a 44 secciones) |
| Configuración de la batería | 20% de potencia del sistema | |
| Tolerancia de voltaje de la batería | ±1% | |
| Peso | Módulo de potencia | 10KVA:20kg |
| Módulo de potencia | 15KVA:21kg | |
| Módulo de potencia | 20KVA:25 kilos | |
| Módulo de potencia | 25KVA:30kg | |
| Módulo de potencia | 30KVA:34kg | |
| Tamaño | Gabinete de 6 Módulos | 600 × 900 × 1600 mm |
| Gabinete de 10 Módulos | 600 × 900 × 2000 mm | |
| Módulo de potencia | 440 × 590 × 134 mm(10KVA/15KVA/20KVA) | |
| Peso del gabinete | Gabinete de 6 Módulos | Modelo: HM060-10, HM090-15, HM120-20;150 kilos |
| Gabinete de 10 Módulos | Modelo: HM100-10, HM150-15, HM200-20;180kg |
Una de las ventajas clave de un UPS modular es que la capacidad del UPS puede adaptarse a los requisitos de carga reales.
Por ejemplo, una sala de máquinas recién construida puede tener una carga inicial relativamente baja, pero podría agregar servidores, sistemas de almacenamiento, equipos de red u otras cargas de TI en el futuro. Con una arquitectura modular, la configuración del UPS se puede ampliar según el crecimiento real del proyecto en lugar de comprar toda la capacidad futura al principio.
Para cargas críticas, la selección de UPS no se trata solo de cumplir con la capacidad requerida. El sistema también debe considerar si el sistema restante puede continuar funcionando si un módulo de alimentación deja de estar disponible.
El UPS Modular HAGOE adopta unDiseño modular redundante N+X. En esta arquitectura,"NORTE"representa el número de módulos necesarios para soportar la carga real, mientras que"INCÓGNITA"representa módulos redundantes adicionales. Una configuración de redundancia adecuada puede reducir el impacto de la falla de un módulo individual en el sistema de suministro de energía general.
La configuración real de N+X debe determinarse según la capacidad de carga, el nivel de confiabilidad requerido y los requisitos de diseño del proyecto.
| Comparación | SAI modulares | UPS de torre tradicional |
|---|---|---|
| Arquitectura | Arquitectura de energía modular | Unidad UPS integrada |
| Configuración de capacidad | Configuración flexible basada en módulos | Generalmente se fija según la capacidad de la unidad UPS |
| Expansión | Añadir módulos según demanda | Puede requerir unidades UPS adicionales o reemplazo |
| Redundancia | Se puede configurar la redundancia N+X | Generalmente basado en redundancia completa de UPS |
| Mantenimiento | Los módulos defectuosos se pueden manejar de forma independientedependiendo del diseño | El mantenimiento puede involucrar la unidad UPS completa. |
| Crecimiento de carga futuro | Muy adecuado para una expansión gradual | Requiere una planificación de capacidad más avanzada |
| Instalación | Sistema de gabinete modular | Gabinete UPS convencional |
| Configuración inicial | Se puede igualar a la carga real | A menudo dimensionado según la carga máxima esperada. |
| Idoneidad del centro de datos | Muy adecuado para cargas críticas expandibles | Adecuado para aplicaciones de capacidad fija |
| Enfoque en adquisiciones | Escalabilidad, redundancia, mantenibilidad | Capacidad, confiabilidad y configuración inicial del sistema. |
Esto no significa que un UPS modular sea siempre mejor que un UPS tradicional tipo torre.
Cuando la carga es estable, la capacidad requerida está claramente definida y es poco probable una futura expansión, un UPS convencional puede seguir siendo una solución sencilla.
Cuando el proyecto implica expansión continua, crecimiento de carga, construcción de centro de datos por fases o requisitos de alta disponibilidad, la escalabilidad y redundancia de un UPS modular pueden proporcionar un mayor valor.
Por lo tanto, la adquisición de UPS debe considerar todo el ciclo de vida del proyecto, en lugar de centrarse únicamente en el precio de compra inicial.
Según la información de producto de HAGOE, un solo módulo puede proporcionar una capacidad de20KVA. La arquitectura modular permite a los usuarios configurar el sistema según los requisitos de carga reales en lugar de depender completamente de una unidad UPS de gran capacidad.
A través de la conexión paralela de módulos dentro de un solo gabinete, el sistema puede lograr una configuración de capacidad de hasta200KVA. Esto permite que el sistema aborde diferentes requisitos que van desde cargas críticas de tamaño mediano hasta sistemas de energía de sala de máquinas más grandes.
Nota de ingeniería:La cantidad final de módulos, el nivel de redundancia N+X, la configuración de la batería y la capacidad del sistema deben confirmarse de acuerdo con la carga real y los requisitos del proyecto.
Los centros de datos a menudo experimentan un crecimiento progresivo de la carga a medida que se agregan servidores, sistemas de almacenamiento y equipos de red. Un UPS modular puede adaptarse a los cambios en la demanda de energía a través de una configuración modular, lo que lo hace adecuado para arquitecturas de energía de centros de datos expandibles.
Las salas de telecomunicaciones y comunicaciones requieren altos niveles de continuidad de energía y disponibilidad de equipos. Se puede configurar según el tamaño de carga de la sala mientras se utiliza una arquitectura redundante para mejorar la disponibilidad de energía para los equipos de comunicación críticos.
Los sistemas PLC, controladores, equipos de monitoreo y dispositivos de comunicación utilizados en la automatización industrial pueden requerir energía continua y estable. Puede proporcionar energía de respaldo y protección de la calidad de la energía para cargas de control críticas.
Las instituciones financieras, los centros comerciales y los sistemas de TI empresariales requieren un funcionamiento confiable de servidores y equipos de red. Puede proporcionar una arquitectura de energía de respaldo escalable para cargas de TI críticas.
Para personal de adquisiciones y proyectos EPC, se recomienda aclarar los siguientes detalles durante la etapa de consulta:
1. Confirme la capacidad requerida
Especifique la carga actual, la carga máxima y la capacidad de expansión futura, en lugar de simplemente proporcionar una cifra genérica de capacidad del UPS.
2. Definir el requisito de redundancia
Especifique claramente si el proyecto requierenorte, norte+1, u otroN+Xarquitectura de redundancia.
3. Confirmar la autonomía de la batería
Especifique la duración requerida para que el UPS mantenga la operación de carga después de un corte de energía eléctrica.
4. Confirmar las condiciones de instalación
Proporcione información sobre el espacio de la sala de servidores, los métodos de entrada/salida de cables, la temperatura ambiente y las rutas de acceso para mantenimiento.
5. Solicitar Documentos Técnicos
Exigir a los proveedores que proporcionen especificaciones de productos, propuestas de sistemas, diagramas de cableado, documentos de certificación, informes de pruebas y manuales de instalación/mantenimiento.
6. Evaluar la capacidad de ingeniería del proveedor
Cuando se trata de sistemas UPS modulares, no se centre únicamente en el precio del producto; También evalúe las capacidades del proveedor con respecto a la configuración del sistema, el diseño del sistema paralelo, las pruebas, la guía de instalación y el mantenimiento posventa.
Establecido en2008, HAGOE tiene más de 18 años de experiencia en la fabricación de electrónica de potencia y fuentes de alimentación. Para los sistemas UPS modulares que involucran módulos paralelos, redundancia y operación continua, la compañía aplica un proceso de producción y verificación que cubre el ensamblaje electrónico y las pruebas de unidades completas.
Las instalaciones de fabricación están equipadas conMáquinas de corte por láser TRUMPF, Dobladoras CNC AMADA, líneas de producción SMT y equipos de punzonado de torreta automatizados. Los recursos de prueba incluyenEquipos inteligentes de envejecimiento, EMC, protección IP y pruebas ambientales.para verificar el rendimiento eléctrico, la estabilidad operativa y la adaptabilidad ambiental.

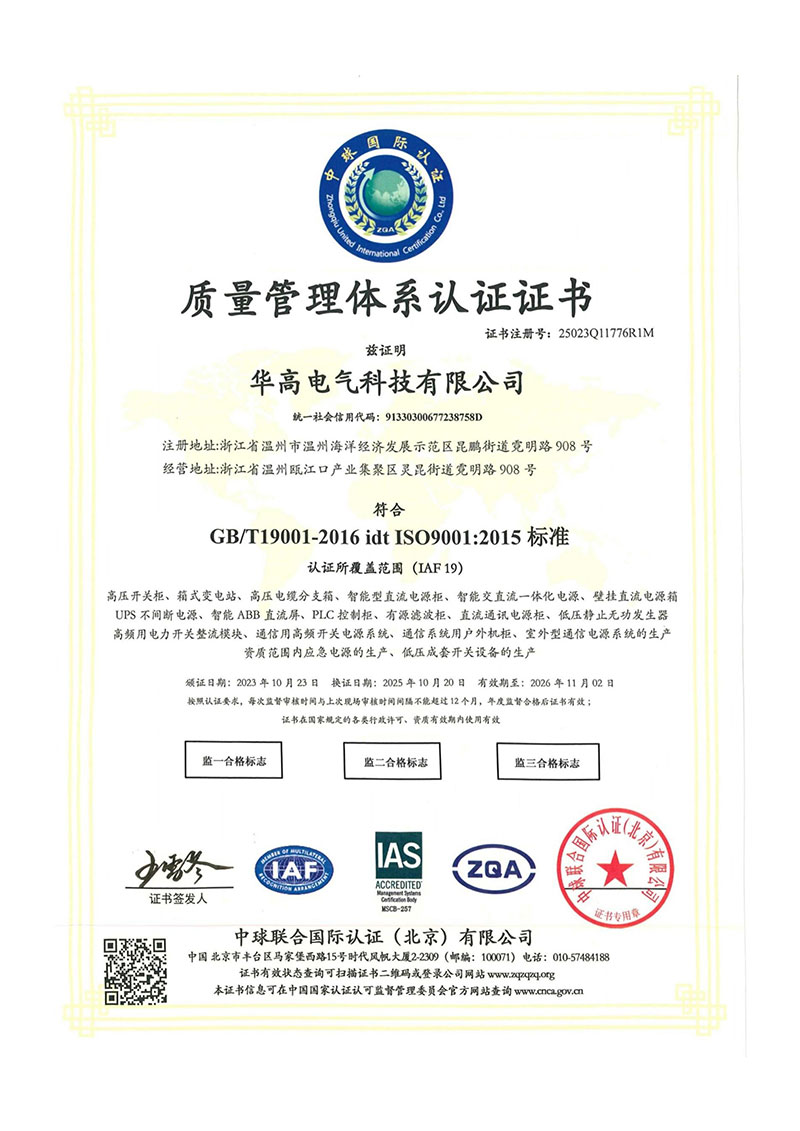

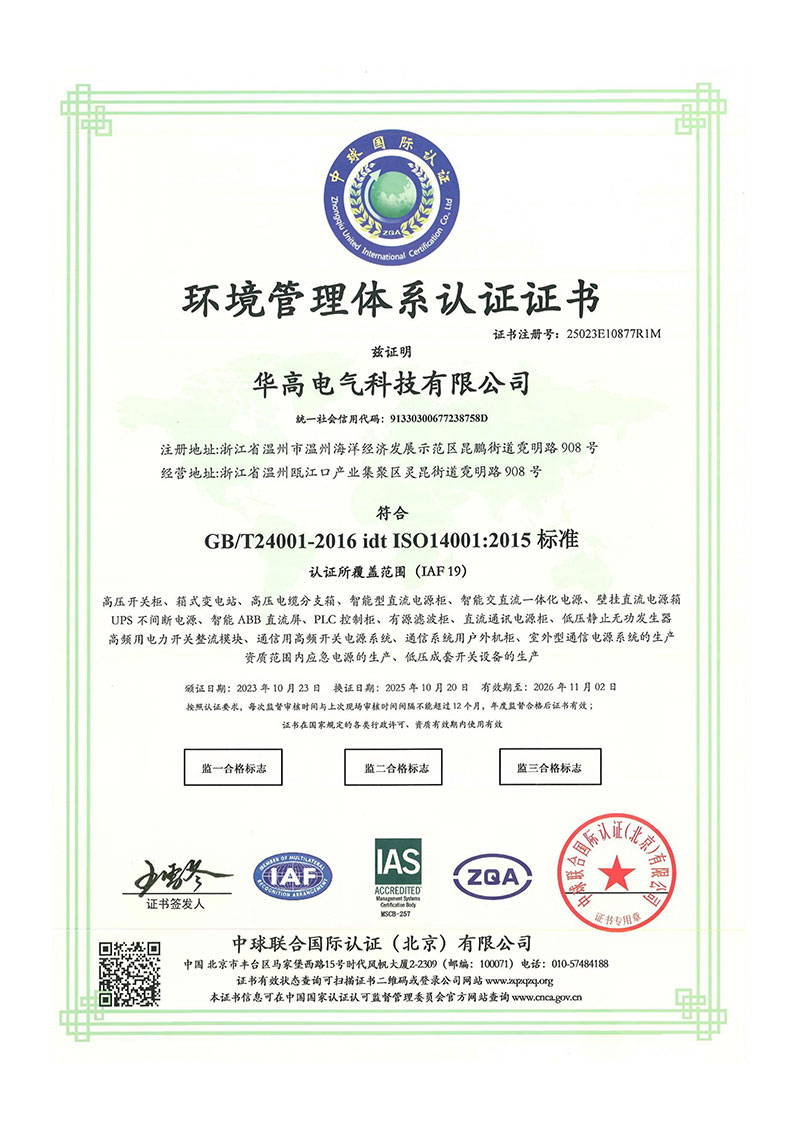

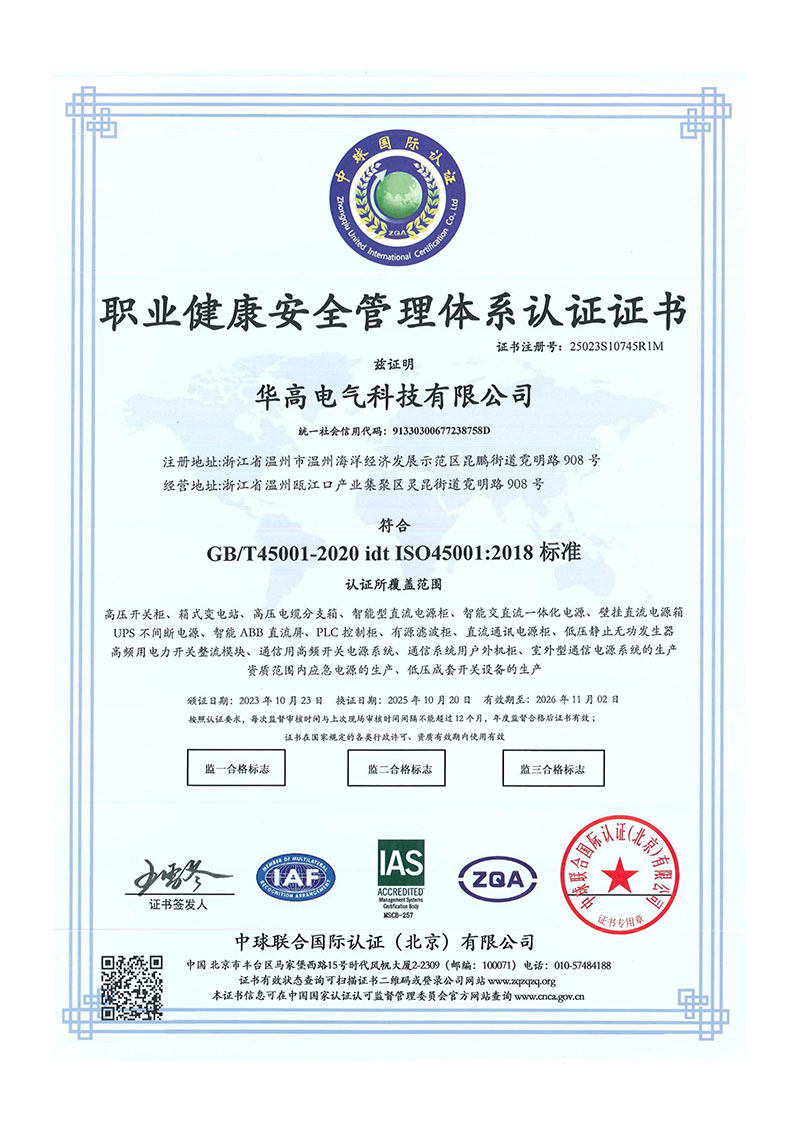

HAGOE opera bajoISO9001, ISO14001 e ISO45001sistemas de gestión y bodegasMás de 34 patentes nacionales. Su cartera de productos también cubre sistemas de energía CC GZDW, UPS/EPS, equipos de distribución de energía y sistemas eléctricos de nueva energía, brindando experiencia de fabricación relevante para el desarrollo de UPS modulares y la integración de sistemas.
La capacidad del UPS debe calcularse en función de la carga real, el factor de potencia, los requisitos de expansión futuros y el nivel de redundancia requerido. En lugar de simplemente sumar la potencia nominal de todos los equipos, se deben considerar tanto las cargas actuales como las planificadas antes de determinar la potencia requerida.Nmódulos yXmódulos redundantes.
Nrepresenta el número mínimo de módulos necesarios para soportar la carga real, mientras queXrepresenta módulos redundantes adicionales. Por ejemplo, agregar un módulo redundante a la capacidad requerida crea unaN+1configuración. El nivel de redundancia final debe determinarse de acuerdo con los requisitos de confiabilidad del proyecto y la criticidad de la carga.
Cuando el sistema está configurado conRedundancia N+X, los módulos restantes disponibles pueden continuar soportando la carga crítica dentro del rango operativo diseñado si un módulo deja de estar disponible. Que toda la carga pueda permanecer en línea depende del nivel de carga, la cantidad de módulos redundantes y la estrategia de control del sistema.
Sí. Uno de los propósitos clave de una arquitectura de sistema de alimentación ininterrumpida modular es la escalabilidad de la capacidad. Se pueden agregar módulos de energía adicionales a medida que aumenta la carga, en lugar de reemplazar todo el sistema UPS. Antes de la expansión, se deben verificar las posiciones de los módulos disponibles, la capacidad del sistema, la distribución ascendente/descendente y los requisitos de redundancia.
Según la información actual del producto, un solo módulo puede proporcionar hasta20KVA, mientras que un solo gabinete puede lograr una configuración de capacidad de hasta200KVAmediante conexión en paralelo. La capacidad real del sistema y la cantidad de módulos deben determinarse de acuerdo con la configuración de carga y redundancia.
El UPS no debe simplemente dimensionarse para que coincida con la carga real actual a plena capacidad. El diseño debe considerar los requisitos futuros de expansión y redundancia, con un margen de capacidad adecuado basado en el plan de crecimiento de carga del proyecto. Para centros de datos y otras cargas críticas, la capacidad utilizable despuésN+XTambién se debe considerar la redundancia.
La capacidad de la batería depende principalmente delpotencia de carga del UPS, tiempo de respaldo requerido, voltaje del sistema de batería, características de descarga y temperatura ambiente. La capacidad de la batería no debe seleccionarse únicamente a partir de la clasificación de KVA del UPS; En el cálculo también se debe incluir el tiempo de autonomía requerido.
