Los sistemas de 35 kV se utilizan comúnmente en grandes instalaciones industriales, subestaciones regionales, instalaciones de generación de energía y otras aplicaciones que requieren una mayor capacidad de transmisión y distribución de energía. En comparación con los sistemas de 10 kV, los cuadros de 35 kV requieren mayor atención a la coordinación del aislamiento, la distancia de fuga, el rendimiento de la conmutación, la confiabilidad mecánica y la seguridad operativa.

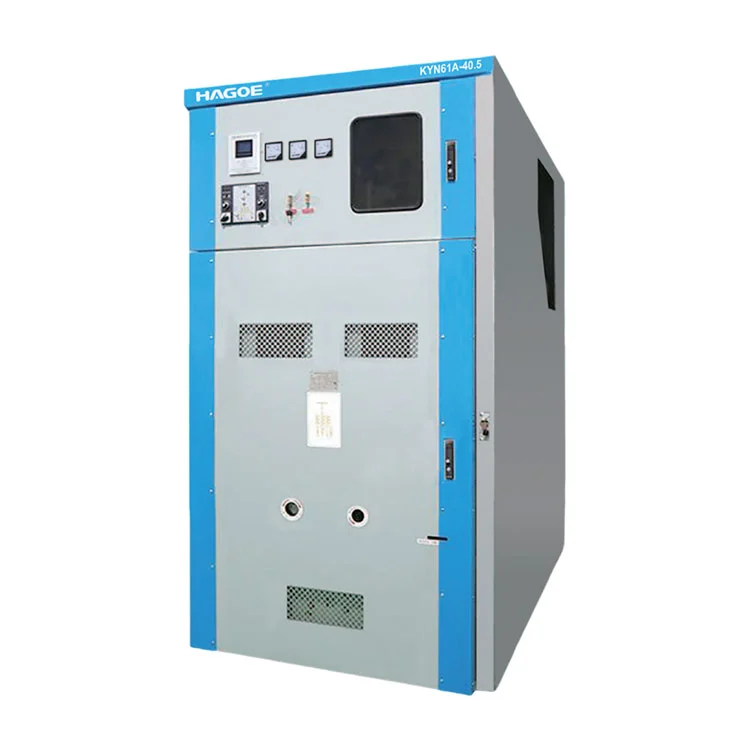

Electricidad HagoeDispositivo de distribución de alto voltaje KYN61-40.5 35kVAdopta una construcción blindada, extraíble y cerrada de metal. Las secciones funcionales principales, incluidos el disyuntor, la barra colectora, la conexión de cables y los compartimientos de control, están dispuestas como áreas funcionales separadas para respaldar la operación y el mantenimiento organizados.
La construcción extraíble es particularmente adecuada para sistemas de distribución que requieren conmutación y mantenimiento regulares. El carro del disyuntor se puede mover entre las posiciones de operación y prueba de acuerdo con los requisitos de operación y mantenimiento, lo que ayuda a reducir el impacto del servicio del equipo en el sistema de distribución general.
El diseño del tablero de distribución de alto voltaje de 35 kV se centra no solo en la protección del gabinete sino también en la gestión interna de las áreas funcionales de alto voltaje a través deCerramiento metálico, separación blindada y construcción extraíble..
Para aplicaciones de ingeniería, esta configuración aborda tres requisitos prácticos.
Separación funcional:Las barras colectoras de alto voltaje, los disyuntores y las áreas de conexión de cables están dispuestas como secciones dedicadas, lo que ayuda a mantener una separación clara entre las diferentes funciones eléctricas.
Acceso de mantenimiento:El carro con disyuntor extraíble permite a los operadores y al personal de mantenimiento mover el disyuntor a la posición requerida para inspección o servicio sin desmantelar todo el gabinete del tablero.
Seguridad operativa:La construcción cerrada de metal proporciona separación física de los componentes internos energizados. La disposición mecánica también se puede coordinar con los requisitos de enclavamiento eléctrico y mecánico del proyecto.
Diseñado para recepción, distribución y protección de energía.Una aparamenta de 35 kV es más que un armario de distribución convencional. Dependiendo del diseño eléctrico principal, se puede configurar para alimentadores entrantes, alimentadores salientes, acopladores de bus y otros circuitos funcionales. Trabaja junto con relés de protección, sistemas de medición, monitoreo y automatización para controlar y distribuir energía eléctrica.
Las aplicaciones típicas incluyen:
Para proyectos grandes, Hagoe Electric puede hacer coincidir la configuración del tablero con la capacidad del sistema, los parámetros de cortocircuito, la disposición del alimentador, los requisitos de protección y el espacio de instalación disponible en lugar de seleccionar el gabinete basándose únicamente en el voltaje nominal.
|
Principales parámetros técnicos de las máquinas accionadas por resorte |
|
|
|
|
Nombre |
|
Unidad |
Valor numérico |
|
Tensión de funcionamiento nominal |
Bobina abierta |
V |
CC220/110 CA220/110 |
|
Bobina de cierre |
|||
|
Corriente de funcionamiento nominal |
Bobina abierta |
A |
0,96(220V) 1,05(110V) |
|
Bobina de cierre |
|||
|
Potencia del motor de almacenamiento de energía. |
Bobina abierta |
W |
230 |
|
Tensión nominal del motor de almacenamiento de energía. |
Bobina de cierre |
V |
CC220/110 CA220/110 |
|
Tiempo de almacenamiento de energía |
Bobina de cierre |
S |
≤ 12 |
En el ámbito de la ingeniería, ni los equipos de distribución de alta tensión fijos ni los extraíbles son universalmente superiores. La configuración adecuada depende deestrategia de mantenimiento, continuidad operativa, frecuencia de conmutación y requisitos de servicio.
Las principales ventajas de una configuración extraíble de 35 kV incluyen:
Flexibilidad de mantenimiento mejorada:El carro del disyuntor se puede retirar de la posición de operación para inspección y servicio.
Configuración funcional modular:Se pueden configurar varios paneles para alimentadores entrantes, alimentadores salientes, acopladores de bus y otros circuitos dentro del mismo proyecto.
Idoneidad para sistemas de distribución más grandes:Se pueden organizar múltiples paneles de distribución en un sistema de distribución integrado para subestaciones, parques industriales y grandes instalaciones industriales.
Por esta razón, la selección de aparamenta de alta tensión de 35 kV debe considerartensión nominal, corriente nominal, capacidad de corte en cortocircuito, corriente soportada de corta duración, corriente soportada máxima, requisitos de aislamiento, condiciones de instalación y configuración de protección, en lugar de comparar únicamente las dimensiones del gabinete o el precio de compra.

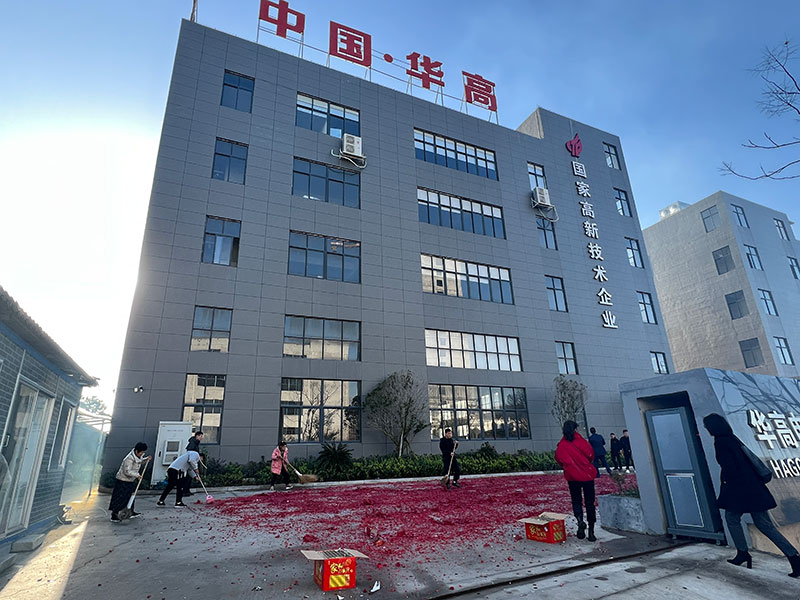

Desde su creación en 2008,Hagoe tecnología eléctrica Co., Ltd.se ha centrado en la transmisión y distribución de energía, electrónica de potencia y equipos eléctricos de nueva energía. ConMás de 18 años de experiencia en la industria y más de 34 patentes nacionales., la empresa ha desarrollado un sistema integrado de I+D, fabricación, pruebas y servicio internacional.
Para proyectos de aparamenta de 35 kV, nuestro soporte de ingeniería cubre más que la fabricación de equipos. Según la información principal del sistema del cliente, nuestro equipo técnico puede ayudar con:
Parámetros del sistema → Configuración del cuadro → Esquema primario → Protección secundaria → Disposición del panel → Condiciones de instalación → Pruebas en fábrica → Entrega del proyecto
La base de fabricación está equipada conMáquinas de corte por láser Trumpf, máquinas dobladoras CNC AMADA, equipos de punzonado automatizados y equipos de pruebas eléctricas., apoyando la fabricación de gabinetes, la producción estructural y las pruebas de productos.
Hagoe Electric también opera bajo los sistemas de gestión ISO9001, ISO14001 e ISO45001 y mantiene capacidades de cumplimiento de productos que incluyen CCC, CE, CB y RoHS, proporcionando documentación de respaldo para proyectos en diferentes mercados.
El tablero de distribución de alto voltaje de 35 kV es un tablero de distribución de alto voltaje con envolvente metálica de CA extraíble y blindado diseñado para sistemas de CA trifásicos de 40,5 kV y 50 Hz. Se utiliza principalmente para recepción, distribución, control, protección y monitoreo de energía.
Las aplicaciones típicas incluyen plantas de energía, subestaciones, grandes instalaciones industriales, operaciones mineras y otras instalaciones que requieren recepción y distribución de energía de clase 35 kV.
El diseño extraíble facilita el mantenimiento, las pruebas y el reemplazo de los disyuntores, al tiempo que admite la gestión de equipos estandarizados en sistemas de distribución más grandes.
Las condiciones de funcionamiento estándar incluyen una altitud de hasta 2000 m y un rango de temperatura ambiente de -15 °C a +40 °C, junto con condiciones ambientales y de humedad específicas. Los entornos especiales deben confirmarse durante la ingeniería del proyecto.
Sí. La configuración del gabinete, las disposiciones de los alimentadores entrantes y salientes, los esquemas eléctricos primarios, el control secundario y las configuraciones de protección se pueden adaptar a los requisitos del proyecto.
Dependiendo de los requisitos del proyecto, Hagoe Electric puede proporcionar documentación técnica, documentos de certificación, informes de inspección, documentación de fábrica y archivos de ingeniería relevantes para revisión técnica, adquisiciones y aceptación del proyecto.
