La aparamenta de 10kV realiza las funciones esenciales de recibir, distribuir, controlar y proteger la energía eléctrica de media tensión. A diferencia de los equipos de distribución de bajo voltaje de 380 V o 660 V utilizados en la distribución aguas abajo, un sistema de 10 kV requiere mayor atención al aislamiento, la interrupción de fallas, el enclavamiento mecánico, la compartimentación y la seguridad del operador.

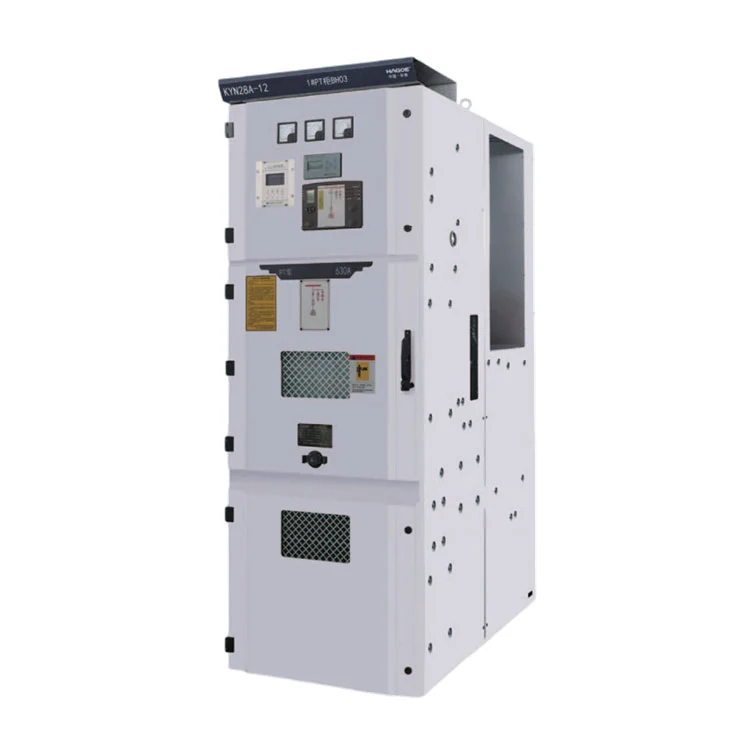

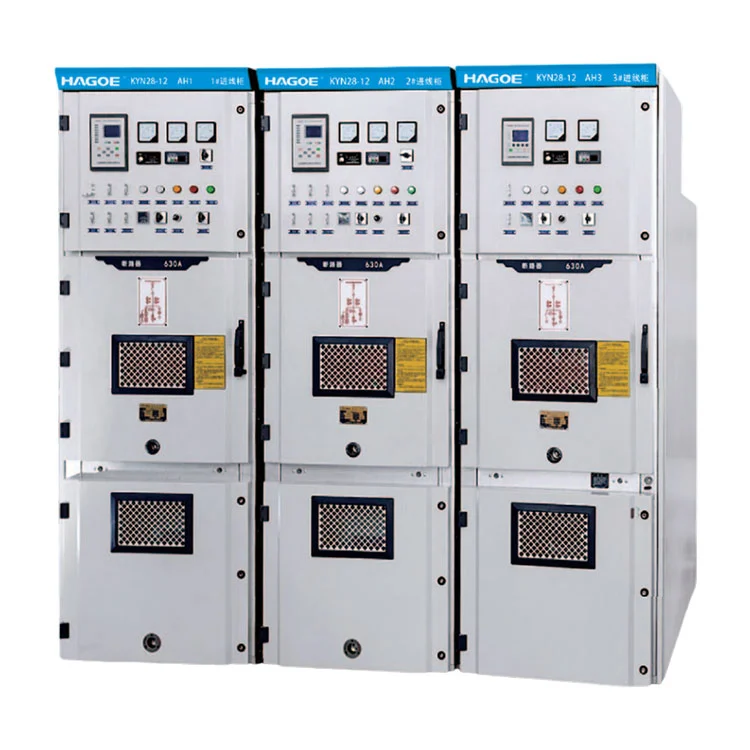

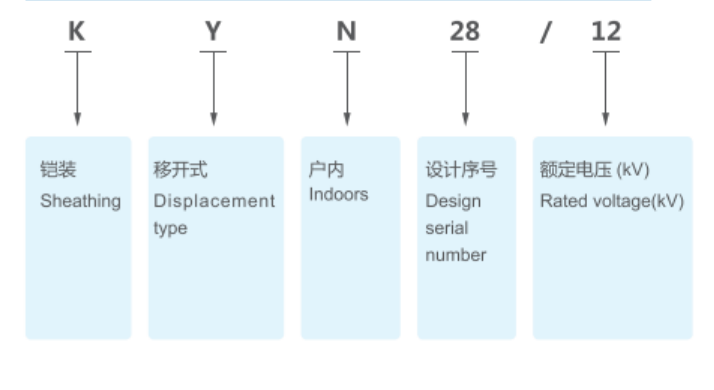

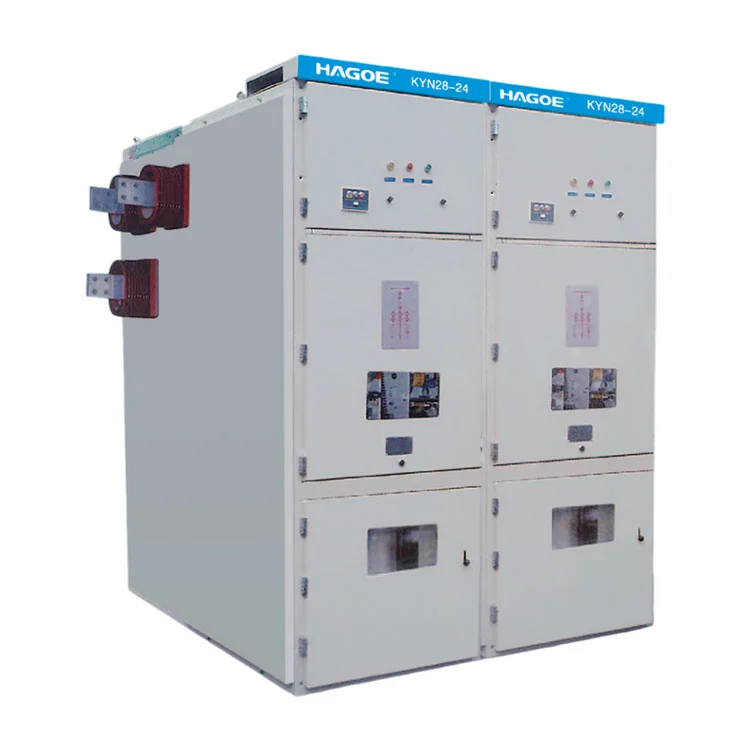

El tablero de distribución de alto voltaje HAGOE KYN28-12 de 10 kV utiliza una estructura metálica extraíble blindada que separa el disyuntor, la barra colectora, el cable y las áreas de control de bajo voltaje en compartimentos funcionales dedicados. La línea se puede configurar para alimentadores entrantes, alimentadores salientes, acopladores de bus, aplicaciones PT y otros requisitos del sistema primario.
Para plantas industriales, subestaciones, grandes edificios e infraestructuras que requieren un suministro de energía de 10 kV, la configuración correcta de la aparamenta de media tensión es importante no solo para el funcionamiento normal sino también para el aislamiento y el mantenimiento de fallas.
Una de las características clave de KYN28-12 es sucamión con disyuntor extraíble.
En lugar de montar permanentemente el disyuntor dentro del gabinete, el disyuntor se instala como una unidad funcional móvil independiente. Para proyectos que requieren inspecciones periódicas, pruebas o reemplazo de disyuntores, el diseño extraíble puede reducir el trabajo de desmontaje en campo y mantener el equipo de conmutación principal funcionalmente separado de otras áreas del gabinete.
El cuadro consta principalmente de unCarrocería fija y carro extraíble.. El cerramiento y las particiones funcionales internas se ensamblan mediante conexiones atornilladas para crear áreas internas claramente definidas.
Dependiendo de la configuración del proyecto, el tablero puede acomodar carros con disyuntores en vacío o interruptores de carga fija.
|
|
|
Mesa |
|||||||||
|
Proyectos |
Unidad |
Datos |
|||||||||
|
Tensión nominal |
kV |
|
|
|
3.6 |
7.2 |
12 |
|
|
|
|
|
Frecuencia nominal |
Hz |
|
|
|
50 |
||||||
|
Clasificación actual del disyuntor |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
Corriente nominal de la aparamenta |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
Corriente estable dinámica nominal 4S |
ka |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
Valor máximo de corriente constante nominal |
ka |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
Corriente nominal de corte en cortocircuito |
ka |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
Corriente nominal máxima de cierre de cortocircuito |
ka |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
Nivel de aislamiento nominal |
1 Tensión soportada de frecuencia eléctrica mínima |
kV |
24 |
32 |
|
|
|
|
|
42 |
|
|
Tensión soportada al impulso del rayo |
kV |
40 |
60 |
|
|
|
|
|
75 |
|
|
|
Nivel de protección |
La carcasa IP4X, la sala de aislamiento y la puerta de la sala de interruptores son IP2X cuando se abren |
||||||||||
Para equipos de 10 kV, el diseño mecánico no es simplemente una cuestión de fabricación del gabinete.Enclavamiento y secuencias de funcionamiento controladas.son elementos importantes del diseño de aparamenta de media tensión.
KYN28-12 incorpora un dispositivo de enclavamiento mecánico que coordina la posición del camión, el estado del disyuntor y el funcionamiento de la puerta del gabinete, lo que ayuda a reducir el riesgo de un funcionamiento incorrecto.
Esto es particularmente importante en sistemas de media tensión porque las operaciones de conmutación incorrectas pueden provocar daños al equipo, interrupciones de energía o riesgos graves para la seguridad. Por lo tanto, al especificar aparamenta de 10 kV, los compradores deben evaluar más que el voltaje y la corriente nominales, incluidos:
Tipo de disyuntor
disposición entrelazada
Disposición de puesta a tierra
Nivel de aislamiento
Diseño de compartimentos
Esquema de protección y control.
KYN28-12 utiliza unconstrucción blindada y cerrada de metal, con el cerramiento del gabinete y las particiones internas ensambladas mediante pernos.
El gabinete estándar proporciona unaClasificación de protección IP4X, mientras que el nivel de protección del compartimento del disyuntor es IP2X cuando la puerta del compartimento está abierta.
La construcción interna compartimentada mantiene las áreas de barra colectora, disyuntor y cable funcionalmente separadas y ayuda a limitar el acceso a los componentes energizados.
La superficie del gabinete tiene un acabado con un revestimiento plástico para mejorar la resistencia al impacto mecánico y la corrosión. Los materiales del gabinete y los requisitos de tratamiento de superficies también se pueden revisar según las condiciones del proyecto.
El tablero de distribución de vacío de media tensión KYN28-12 se puede configurar con diferentes tipos de disyuntores de vacío según los requisitos del proyecto, incluidosVD4, VVS1, VH1, VK y ZN28interruptores en serie.
Los disyuntores de vacío son adecuados para conmutación y protección contra fallas en sistemas de media tensión. A diferencia de los disyuntores de aceite tradicionales, los interruptores de vacío no utilizan aceite aislante como medio de extinción del arco, lo que genera diferentes requisitos en cuanto al tamaño del equipo, el mantenimiento y las condiciones de operación.
HAGOE puede configurar el disyuntor según la marca especificada por el cliente, las especificaciones técnicas del proyecto y los requisitos del mercado objetivo en lugar de forzar una configuración de disyuntor para cada proyecto.
KYN28-12 se puede aplicar en:
Sistemas de barra única
Una configuración relativamente simple para sistemas de distribución convencionales de 10kV.
Sistemas seccionalizados de barra única
La seccionalización de barras colectoras puede mejorar la flexibilidad operativa y permitir que el sistema funcione de acuerdo con diferentes condiciones de carga y suministro.
Sistemas de doble barra
Adecuado para proyectos que requieren mayor flexibilidad en los arreglos de conmutación y operación de la fuente de alimentación.
La configuración apropiada de la barra colectora debe ser determinada por el diseño de la subestación primaria, la clasificación de la carga, la disposición de la energía de respaldo y la filosofía operativa en lugar de simplemente seleccionar la configuración más compleja.
Cuando un proyecto distribuye energía desde una red de 10 kV a un sistema de bajo voltaje de 380 V/400 V, el tablero de 10 kV y el tablero de bajo voltaje normalmente funcionandiferentes funciones en diferentes niveles de la red eléctrica.
Por ejemplo:
Dispositivo de distribución de alto voltaje de 10 kV
Recibe, distribuye, controla y protege el suministro eléctrico de media tensión.
Transformador
Convierte tensión media de 10 kV al voltaje requerido por los sistemas de baja tensión posteriores.
Aparamenta de baja tensión GGD / GCS / MNS
Maneja distribución de bajo voltaje, control de MCC y cargas de potencia y motores aguas abajo.
Por lo tanto, el cuadro de 10 kV no debe verse simplemente como una “versión de mayor voltaje” de un gabinete de bajo voltaje. Pertenece a un nivel de voltaje y arquitectura de protección diferente dentro del sistema de distribución eléctrica.
Las condiciones de servicio estándar incluyen:
Para ubicaciones a gran altitud, zonas costeras, plataformas marinas u otros entornos especiales, los requisitos de aislamiento, aumento de temperatura, protección contra la corrosión y adaptación ambiental deben reconfirmarse durante la preparación del acuerdo técnico.
El control de calidad de las aparamentas de media tensión no puede depender únicamente de una inspección visual final. HAGOE opera bajoISO9001, ISO14001 e ISO45001sistemas de gestión y aplica el control de procesos desde los materiales entrantes y la fabricación mecánica hasta el ensamblaje de componentes y las pruebas del gabinete completo.
Para aparamenta de alto voltaje KYN28-12 de 10 kV, los puntos de control clave incluyen:
Dimensiones del gabinete y resistencia mecánica
Clasificación de protección y construcción del compartimento
Operación del camión con disyuntor
Conexiones de barra colectora y primaria
Cableado de control secundario
Sistema de puesta a tierra
Espacio libre de aislamiento
Pruebas eléctricas de fábrica
La documentación de diseño del producto cubre los aspectos aplicables.IEC, GB y requisitos de estándares internacionales relevantes. Los estándares específicos y los elementos de prueba se pueden confirmar de acuerdo con el mercado de destino y las especificaciones técnicas del proyecto.
El tablero de distribución de alto voltaje de 10 kV se utiliza para recibir, distribuir, controlar, monitorear y proteger energía de media tensión en subestaciones, plantas industriales, proyectos de infraestructura y otras aplicaciones de distribución de 10 kV.
KYN28-12 es un tablero de distribución extraíble blindado con gabinete metálico diseñado para sistemas de CA trifásicos de 3,6 a 12 kV y típicamente equipado con carros disyuntores de vacío extraíbles.
Sí. La distribución de 10 kV es una aplicación típica para KYN28-12. Los paneles de entrada, salida, acoplador de bus y otros paneles funcionales se pueden configurar de acuerdo con el sistema primario de la subestación.
Según la configuración del producto, KYN28-12 puede acomodar disyuntores de vacío VD4, VVS1, VH1, VK y ZN28, así como interruptores de carga fija según los requisitos del proyecto.
La carcasa estándar proporciona una clasificación de protección IP4X. El compartimento del disyuntor proporciona protección IP2X cuando la puerta está abierta.
KYN28-12 se puede configurar para sistemas de barra colectora única, de barra colectora simple seccionada y de barra colectora doble, dependiendo de la confiabilidad del suministro de energía y la disposición operativa requeridas.
