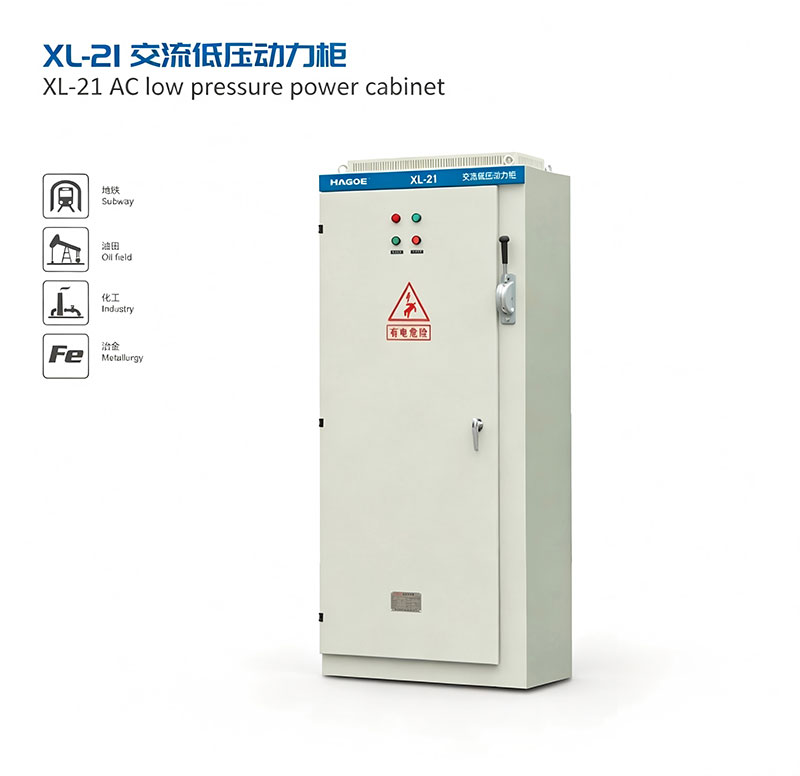

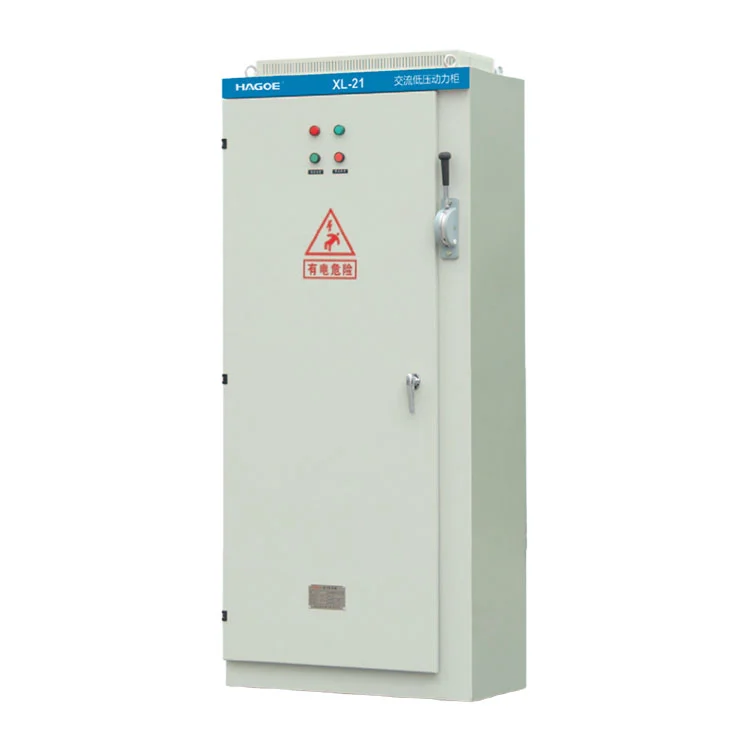

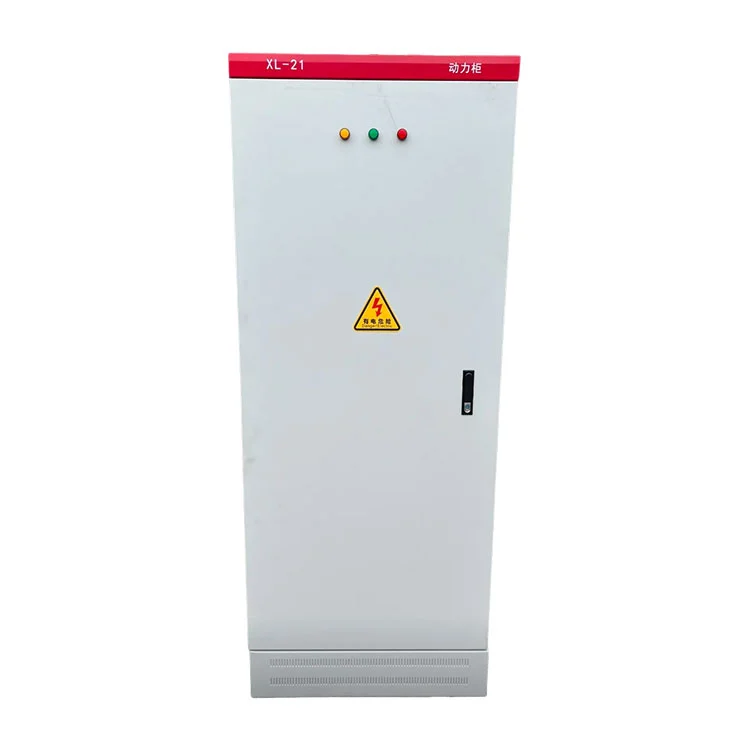

HAGOE XL-21AC Panel Box es una solución de distribución de energía CA de bajo voltaje diseñada para aplicaciones industriales, comerciales y de infraestructura. Con una carcasa de acero laminado en frío, barras colectoras de cobre y componentes modulares, se puede personalizar para proyectos EPC, fábricas, estaciones de telecomunicaciones y sistemas de energía renovable.

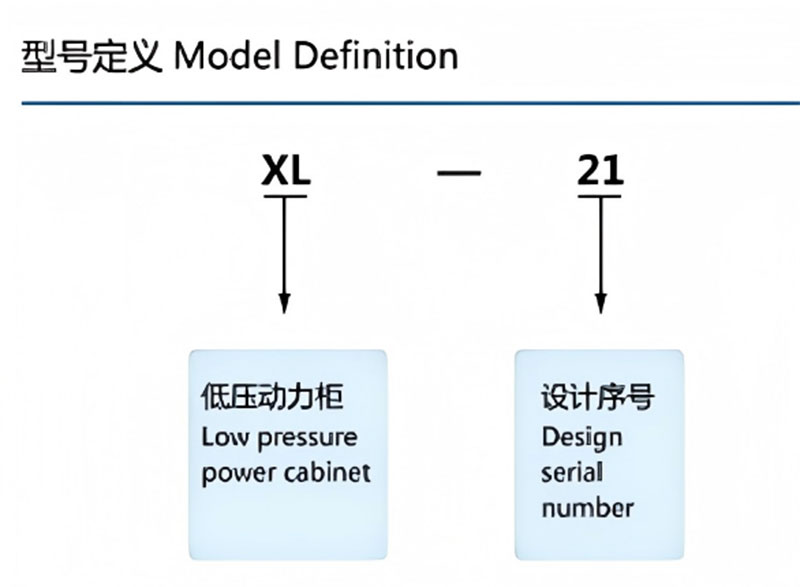

ElHAGOE XL-21AC Panel Box es un panel de distribución de CA de bajo voltaje de tipo fijo diseñado para distribución de energía regional y terminal en fábricas, edificios comerciales, instalaciones de telecomunicaciones, sistemas de energía renovable y aplicaciones de energía auxiliar.
El panel recibe un certificado220V monofásicoo380V trifásicoSuministra CA y distribuye energía a múltiples circuitos salientes a través del dispositivo de protección entrante, el sistema de barras colectoras de cobre y los disyuntores derivados. Dependiendo de los requisitos del proyecto, el montaje interno puede incluirMCCB, MCB, RCCB, SPD, contadores y módulos de comunicación.
La carcasa está fabricada en acero laminado en frío con un tratamiento superficial con recubrimiento en polvo. SeparadoBarras N y PESe puede proporcionar un dispositivo para mantener una disposición neutral y protectora de tierra clara.IP30es adecuado para instalaciones interiores estándar, mientras queIP54/IP55Se pueden especificar configuraciones para aplicaciones que requieren una mayor protección del gabinete.
La caja del panel de CA no se limita a una única configuración de gabinete fijo. HAGOE puede determinar las dimensiones del gabinete, la capacidad entrante, la cantidad del circuito saliente, la disposición de la entrada de cables y la selección de componentes de acuerdo con las necesidades del cliente.diagrama unifilar (SLD), lista de carga, condiciones de instalación y especificaciones técnicas.
Esta configuración basada en proyectos hace que el producto sea adecuado paracontratistas EPC, integradores de sistemas eléctricos, usuarios industriales y clientes OEM que requieren más que una caja de distribución estándar.
El panel de distribución de energía CA recibe el suministro de CA de bajo voltaje aguas arriba y lo distribuye a través del dispositivo de protección principal y el sistema de barras colectoras de cobre a múltiples circuitos salientes independientes.
Los circuitos individuales pueden alimentar equipos de producción, sistemas de iluminación, equipos de control, equipos de telecomunicaciones y otras cargas auxiliares. Para proyectos de fábrica, las capacidades y cantidades del circuito saliente se pueden seleccionar de acuerdo con la lista de carga del equipo.
El panel también se puede utilizar como unidad de distribución de CA local en el lado de salida delSistemas UPSoinversores solares, siempre que los parámetros eléctricos y los requisitos de protección coincidan adecuadamente.

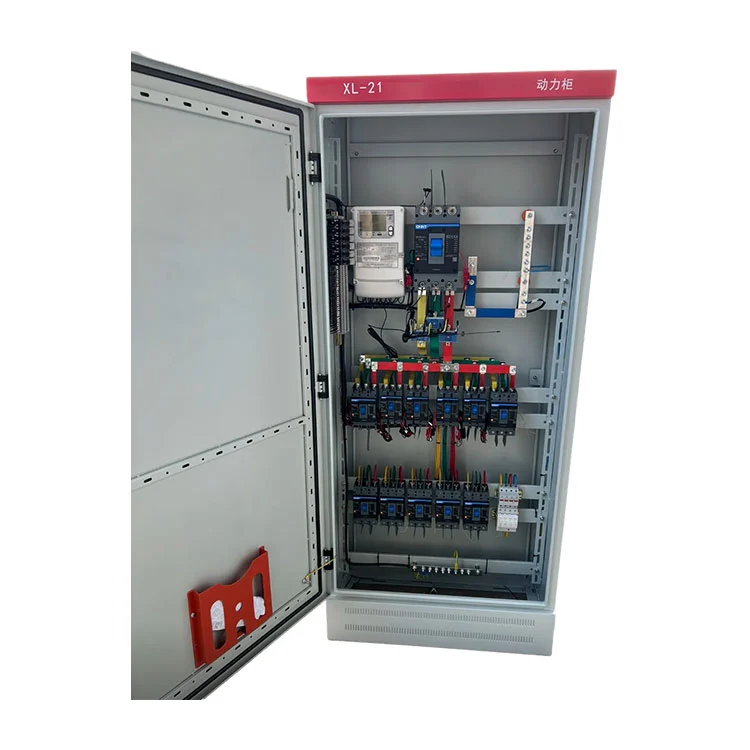

El panel puede equiparse conMCCB, MCBy otros dispositivos de protección de circuitos según el esquema de protección del proyecto. El disyuntor de entrada principal proporciona aislamiento y protección para la unidad de distribución, mientras que los disyuntores de salida protegen los circuitos individuales contra condiciones de sobrecarga y cortocircuito.
RCCBSe puede agregar protección cuando se requiere protección de corriente residual. Las marcas de componentes se pueden seleccionar según las especificaciones del cliente, los estándares del proyecto y los requisitos de adquisición.
Para aplicaciones domésticas, los componentes eléctricos con las correspondientesCertificación CCCse puede especificar. Para proyectos de exportación, se pueden seleccionar marcas chinas o internacionales de acuerdo con el estándar técnico requerido.
La caja de distribución de CA se puede configurar conBarras N y PEpara mantener una disposición clara de neutro y tierra protectora. La carcasa metálica está conectada al sistema de protección a tierra como parte de la configuración de conexión a tierra del panel.
Para instalaciones de telecomunicaciones, gabinetes de energía para exteriores, sistemas de control y aplicaciones de energía renovable,SPDSe puede agregar protección contra sobretensiones de acuerdo con los requisitos del proyecto.
El tipo y la configuración del SPD se deben seleccionar según el sistema eléctrico, la disposición de puesta a tierra, el entorno de instalación y las normas locales aplicables.
ElXL-21Es un dispositivo de distribución de CA de bajo voltaje y no realiza transformación de voltaje.
Soporte de configuraciones estándar:
El panel debe instalarse en un sistema eléctrico donde ya se haya establecido la tensión de alimentación. Si se requiere transformación de voltaje o aislamiento eléctrico, HAGOE puede proporcionar el transformador o equipo de suministro de energía correspondiente por separado.
Para proyectos que requieren adquisición de datos eléctricos, elXL-21Puede integrar voltímetros, amperímetros, contadores de energía o elHAGOE HG-ZJMódulo de monitoreo de CA.
Dependiendo de la configuración seleccionada, el sistema de monitoreo puede recopilar parámetros que incluyen voltaje, corriente, frecuencia, potencia y consumo de energía. ConRS485/MODBUScomunicación, los datos recopilados se pueden conectar aBMS, SCADAu otras plataformas de seguimiento industrial.
Esta opción es adecuada para fábricas, salas de telecomunicaciones, instalaciones de automatización y otras instalaciones donde se requiere monitoreo eléctrico centralizado.
| Número de serie | Proyectos | Unidad | Datos |
|---|---|---|---|
| 1 | Tensión nominal del circuito principal | V | CA 380 |
| 2 | Clasificación de voltaje del circuito auxiliar | V | CA 220, 380 |
| 3 | Frecuencia nominal | Hz | 50 |
| 4 | Tensión nominal de aislamiento | V | 660 |
| 5 | Corriente nominal | A | ≤800 |
Nota:Si las condiciones de funcionamiento reales exceden los requisitos anteriores, consulte con nuestra empresa para obtener confirmación técnica.
La caja de panel de CA se puede utilizar para la distribución regional de energía en talleres de producción, salas de equipos e instalaciones auxiliares. Distribuye energía desde el sistema de bajo voltaje aguas arriba hasta los equipos de producción, iluminación, controles y cargas auxiliares.
Para proyectos de fábrica más grandes, las capacidades y cantidades de los circuitos salientes se pueden configurar de acuerdo con la lista de carga del equipo.
Para salas de telecomunicaciones y gabinetes de energía de comunicación al aire libre, elXL-21Puede servir como entrada de CA y unidad de distribución derivada.
Mayor protección del recinto,SPDy el monitoreo inteligente se puede especificar de acuerdo con el entorno de instalación y los requisitos del proyecto.
ElXL-21Se puede instalar en el lado de CA de los inversores solares, el lado de salida deSistemas UPSy otros sistemas auxiliares de distribución de energía renovable.
La selección adecuada de dispositivos de protección entrantes y salientes proporciona aislamiento y protección del circuito entre los equipos eléctricos y las cargas aguas abajo.
Para proyectos que requieren distribución auxiliar de CA, elXL-21puede realizar tareas de distribución aguas abajo compactas.
Para35kV–500kVsubestaciones y aplicaciones con mayores requisitos de energía de servicio de estación, HAGOE también proporciona laPanel de fuente de alimentación de CA serie HJP, que se posiciona como un sistema de energía CA de servicio de estación dedicado.
HAGOE Tecnología eléctrica Co., Ltd.tiene su sede en Wenzhou, Zhejiang, China. Establecido en2008, la empresa se dedica al desarrollo y fabricación de sistemas de suministro de energía, aparamenta de bajo voltaje y equipos eléctricos relacionados.
HAGOE tiene un capital social de21 millones de RMB, una fuerza laboral de50 a 99 empleadosy34 patentes.

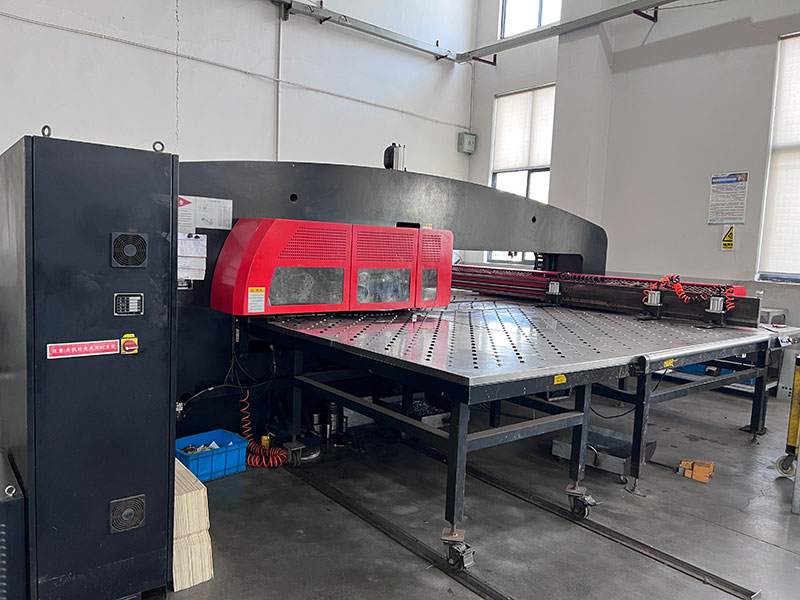

La producción de AC Panel Box cubre procesos clave que incluyen la fabricación de chapa metálica, recubrimiento en polvo, procesamiento de barras colectoras de cobre, instalación de componentes eléctricos, cableado e inspección final.
Mantener estos procesos dentro del sistema de fabricación de HAGOE permite a la empresa ajustar las dimensiones de los gabinetes y las configuraciones internas de acuerdo con los planos del cliente y las listas de materiales del proyecto en lugar de limitar a los compradores a configuraciones estándar fijas.
CadaXL-21El panel se somete a una inspección de rutina de fábrica antes del envío. Dependiendo de la configuración y los requisitos del proyecto, la inspección puede incluir la resistencia del aislamiento, la resistencia dieléctrica, el funcionamiento del interruptor, la verificación del cableado y las comprobaciones funcionales.
Se pueden suministrar documentos relevantes, como diagramas de cableado, registros de pruebas y documentación del proyecto, de acuerdo con los requisitos del pedido para respaldar la instalación, la puesta en servicio y el mantenimiento.
InfobelTaiwánTienda De Tecnología Eléctrica Co., Ltd. De Hagoe.opera sistemas de gestión certificados que cubren gestión de calidad, gestión ambiental y seguridad y salud en el trabajo.
Las certificaciones actuales del sistema de gestión de la empresa incluyen:
El alcance certificado cubre la producción de gabinetes de suministro de energía de CC, sistemas de energía integrados de CA/CC, sistemas UPS, aparamenta, subestaciones, gabinetes de control PLC, sistemas de energía de comunicación y conjuntos de aparamenta de bajo voltaje.
Para proyectos de paneles de alimentación de CA, se pueden seleccionar componentes eléctricos individuales con los correspondientes.Certificación CCCu otros requisitos de cumplimiento especificados por el cliente. El estado de certificación del panel completo debe confirmarse con la configuración real del producto y los documentos de certificación relevantes.
ElXL-21está diseñado paraOEMyEPCclientes que compran equipos de distribución de acuerdo con los requisitos específicos del proyecto.
HAGOE puede configurar el panel en función del cliente:
La personalización puede incluir dimensiones del gabinete, dirección de entrada del cable, clasificación del disyuntor principal, cantidad del circuito saliente, especificación de la barra colectora de cobre, metros,SPD, RCCB, módulos de comunicación, color del gabinete e información de la placa de identificación.
Para proyectos en el extranjero, HAGOE también puede proporcionar marcas neutrales, marcas de clientes, etiquetas multilingües y documentación técnica.
El embalaje de exportación estándar puede incluir película estirable, protectores de esquinas y cajas de madera para reducir el riesgo de daños en el recinto y la superficie durante el transporte.
Para proyectos a granel, el plazo de producción típico es de aproximadamente15 a 25 días laborablesDespués de la confirmación del dibujo técnico. El plazo de entrega real depende de la configuración del panel, la cantidad del pedido, la disponibilidad de los componentes y el calendario de aprobación técnica.
HAGOE apoya términos comerciales internacionales comoENGAÑARyCIFy puede proporcionar parcialERC/SKDSoporte de montaje para proyectos en el extranjero cuando sea necesario.
Paracontratistas EPC, integradores de sistemas y usuarios finales industriales, HAGOE recomienda proporcionar la siguiente información durante la etapa de RFQ:
Después de recibir la información técnica, HAGOE puede preparar la configuración del panel correspondiente y proporcionar dibujos GA, listas de componentes principales, especificaciones técnicas y cotizaciones comerciales.
La producción comienza después de la confirmación del dibujo técnico, seguida de la inspección y prueba de fábrica de acuerdo con la configuración del producto aplicable y los requisitos del proyecto.
ElHAGOE XL-21es un panel de distribución de CA de bajo voltaje configurable diseñado según los requisitos reales del proyecto en lugar de una configuración de caja genérica fija.
Está posicionado para distribución de CA regional y terminal en fábricas, instalaciones de telecomunicaciones, sistemas de energía renovable, edificios comerciales y sistemas de energía auxiliar industrial.
Para aplicaciones que requieren un sistema de alimentación de CA de servicio de estación dedicado, particularmente proyectos de subestaciones, HAGOE proporciona elPanel de fuente de alimentación de CA serie HJPcomo solución de servicio de estación de nivel superior.
Con experiencia en fabricación que se remonta a2008, una base de producción de Wenzhou,ISO 9001/14001/45001sistemas de gestión y una gama más amplia de productos de suministro de energía y aparamenta de bajo voltaje, HAGOE ofrece personalización técnica y soporte OEM para compradores de proyectos nacionales e internacionales.
La clasificación debe basarse en la lista de carga real, la corriente operativa máxima, la expansión futura, la capacidad del cable y la coordinación de protección, no simplemente en la carga total conectada. HAGOE puede configurar el disyuntor entrante, la barra colectora y los circuitos salientes de acuerdo con susSLDy requisitos de carga del proyecto.
Sí. HAGOE configura el panel según el proyectoSLD, lista de carga, espacio de instalación y especificaciones técnicas. Dimensiones del gabinete, clasificaciones de disyuntores, circuitos de salida, entrada de cables, metros,SPD, RCCBy los módulos de comunicación se pueden personalizar.
El poder de corte del interruptor debe coincidir con la corriente de cortocircuito prevista en el punto de instalación. Las configuraciones típicas pueden usar4 kA, 6 kAo10kAinterruptores, pero la selección final debe confirmarse a partir de los requisitos de protección y diseño eléctrico del proyecto.
La caja de panel de CA está diseñada principalmente para distribución de CA regional y terminal de bajo voltaje en fábricas, edificios, telecomunicaciones y sistemas UPS. ElSerie HJPse posiciona como un sistema de energía CA de servicio de estación para subestaciones e instalaciones industriales, con funciones tales como transferencia de fuente dual y distribución de servicio de estación.
Sí. ElXL-21se puede configurar conSPD, RCCB, contadores de energía y elHAGOE HG-ZJmódulo de seguimiento.RS485/MODBUSLa comunicación está disponible para conectar datos eléctricos aBMS, SCADAu otros sistemas de seguimiento.
Sí, sujeto a las condiciones eléctricas y mecánicas del gabinete existente. HAGOE puede evaluar las dimensiones originales, las especificaciones del disyuntor, las posiciones de entrada de cables, la cantidad del circuito ySLDpara determinar si se requiere un reemplazo directo o un gabinete modificado.
Los sistemas de gestión de fabricación de HAGOE están certificados paraNorma Norma Norma ISO 9001:2015, ISO 14001:2015yISO 45001:2018. Los componentes eléctricos individuales también se pueden seleccionar con los correspondientesCertificación CCC. La certificación del panel completo debe confirmarse según la configuración real.
Para obtener una cotización precisa, proporcione el voltaje/frecuencia del sistema,SLD, lista de carga, capacidad entrante, requisitos del circuito saliente, método de instalación, clasificación IP y marcas de componentes preferidas. Luego, HAGOE puede preparar la configuración, los dibujos, la lista de materiales y la cotización adecuados.
